M5735-圆筒件冲底孔模设计-长80 下载积分：50　资料编号： M5735

作品包括:

Word版设计说明书1份

PPT答辩一份

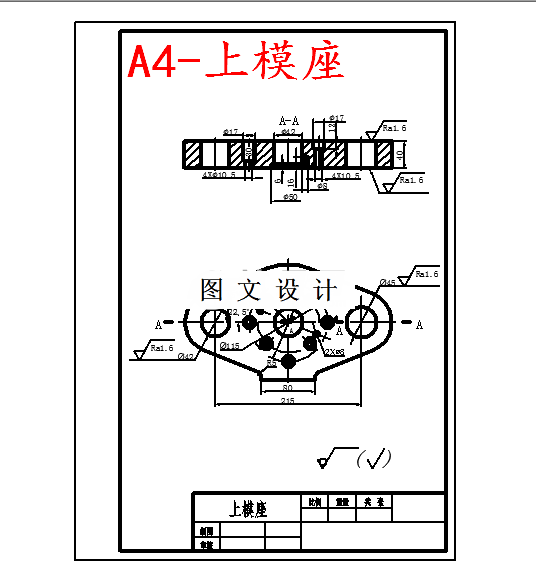

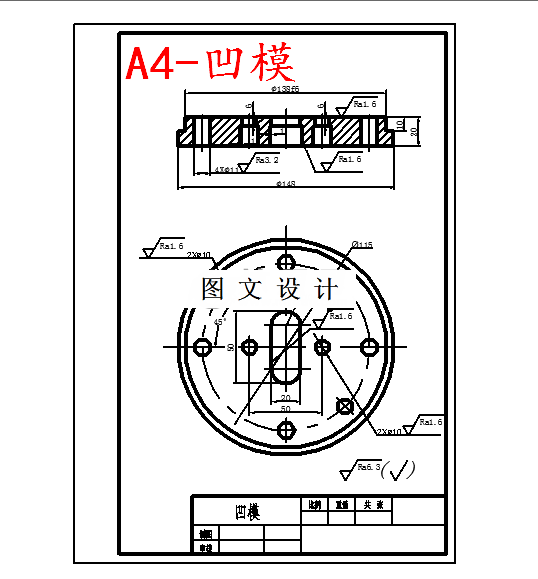

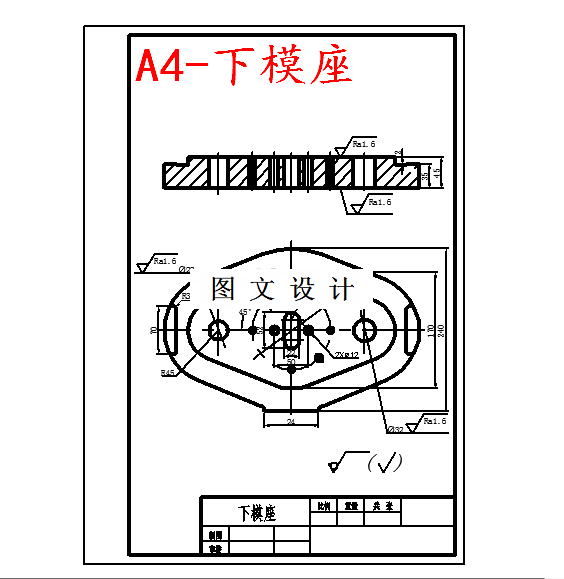

CAD版本图纸，共6张

摘要

本设计圆筒件冲底孔模，材料为Q235，厚度为2mm，精度要求IT10。本文的主要内容是分析它的工艺性并设计它的冲压模具。首先根据该零件的结构特点和所用材料特点进行工艺分析和工艺计算，进而确定出工艺方案。确定的工艺方案,选择落冲孔复模；然后根据工艺计算对模具的具体结构和所需各个零件进行设计和选择，通过计算各所需力，初选用压力机为开式可倾工作台压力机J23-25，其公称压力为250KN；最后在计算机上用CAD绘图软件画出所有的总装图和零件图，并标注各个零件的尺寸，技术要求及其制造标准。642392
