M5781-饭盒盖注塑模具设计-长110 下载积分：50　资料编号： M5781

作品包括:

Word版设计说明书1份

任务书一份

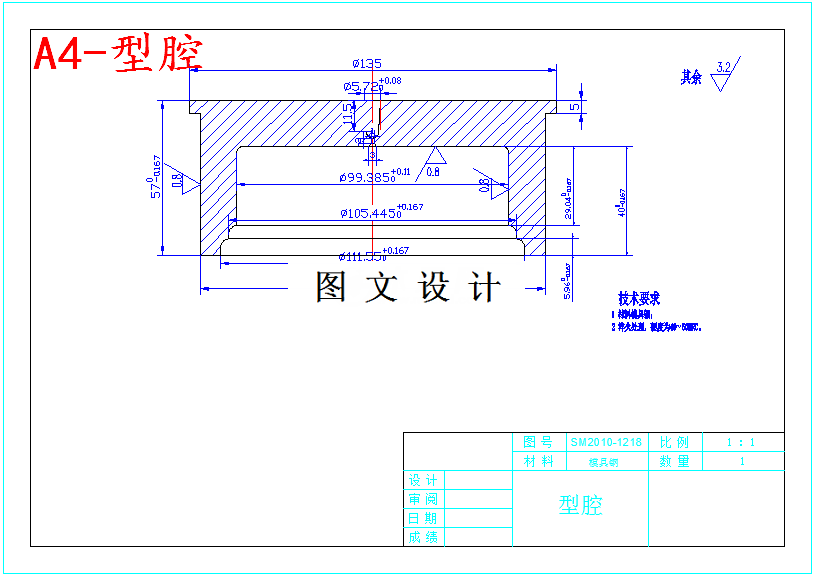

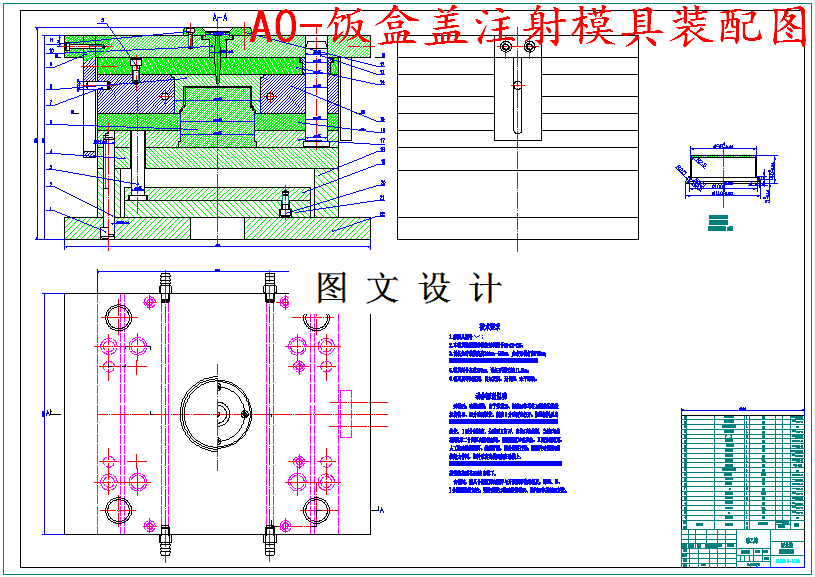

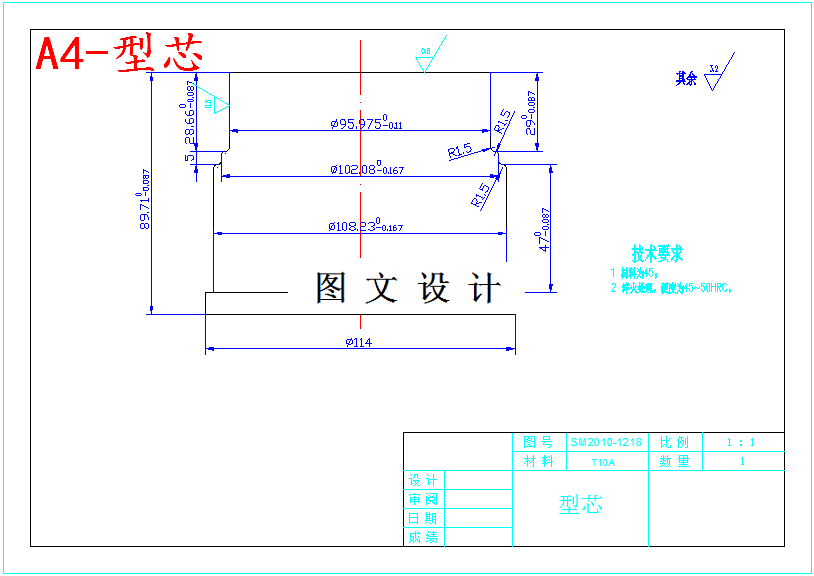

CAD版本图纸，共4张

摘要

开模时，动模后退，由于弹簧18、钢珠16和导柱14组成的锁紧 机构将Ⅱ、Ⅲ分型面锁住，所以Ⅰ分型面先打开，浇道凝料脱出 浇口套11。当销9与拉板5的第一个圆弧台阶接触时，料道板15被 拉住，Ⅰ面分型结束，分型面Ⅱ打开，内浇口被拉断，当销7与拉 板5的第二个圆弧台阶接触时，型腔套板19被拉住，Ⅱ面分型结束， 人工取出浇道凝料。继续开模，Ⅲ分型面打开，因塑件对型芯6的 抱紧力作用，塑件脱离定模而留在动模上。 开模结束后，注塑机推杆通过推板25和推杆24推动推件板20，将 塑件推离型芯6而自由落下。 合模时，模具个模板闭合顺序与开模顺序恰好相反，即Ⅲ、Ⅱ、 Ⅰ分型面依次闭合，型腔套板19推动推件板20、推杆23和推板25复位。
