M5825-转子冲片冲孔落料复合模设计 下载积分：50　资料编号： M5825

作品包括:

Word版设计说明书1份

任务书一份

冲压工艺卡一份

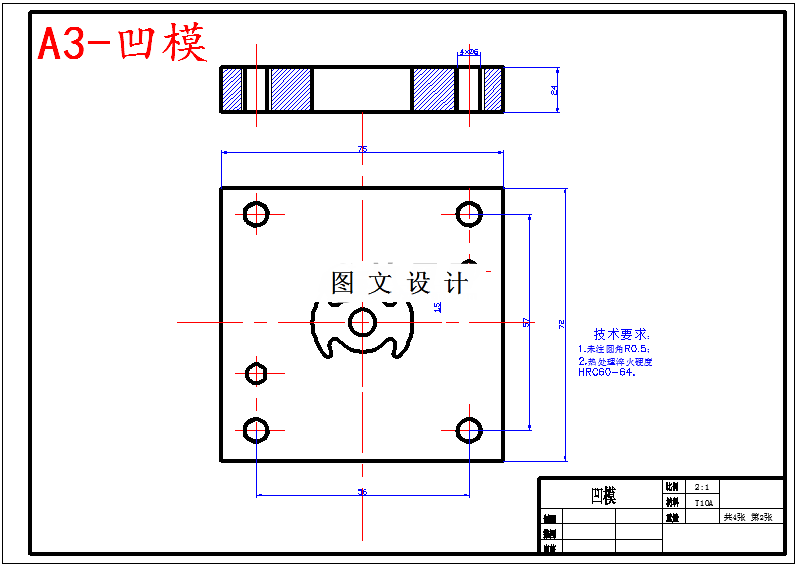

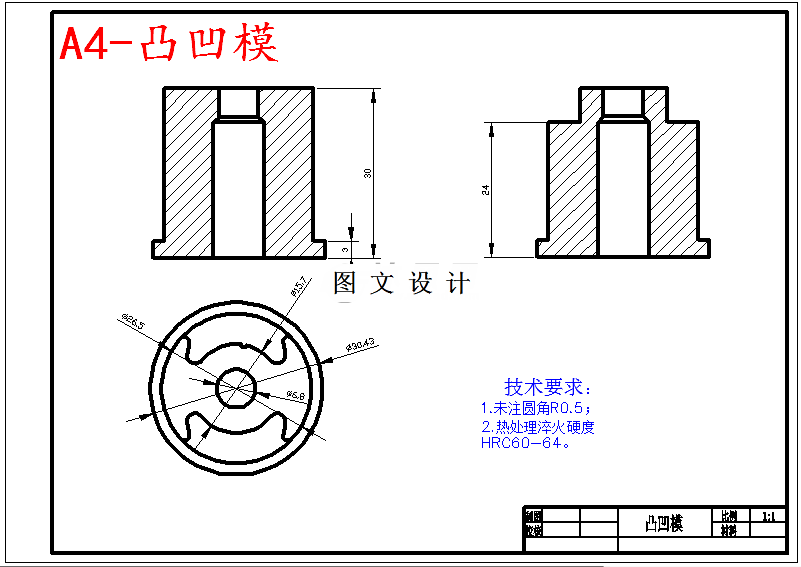

CAD版本图纸，共3张

摘要

该异形垫片采用20号冷轧钢板，板厚1mm。大批量生产。从冲件形状来看，该件需要的工序有下料、落料、冲孔。复合模中落料、冲孔在压力机一次行程中完成，模具结构比单工序模具稍复杂，但生产率可显著提高。由于连续模需要导正销定位，且直径应大于2~5mm，条料厚度一般不小于0.3mm，否则孔的边缘可能被导正销压弯而起不到导正和定位作用，有要冲压的零件材料厚度为1mm，属于薄料类。另外，对于窄长形零件或落料凸模尺寸不大是，为了避免凸模强度过渡减弱，一般都不使用导正销，而改用侧刃来定距。但若采用侧刃的话，与尺寸相对较小的冲压件来说，在很大程度上降低了材料利用率。经过上述分析，确定模具方案为落料、冲孔复合模。
