M5827-弹簧座片拖拽装置落料冲孔复合模设计-长110 下载积分：50　资料编号： M5827

作品包括:

Word版设计说明书1份

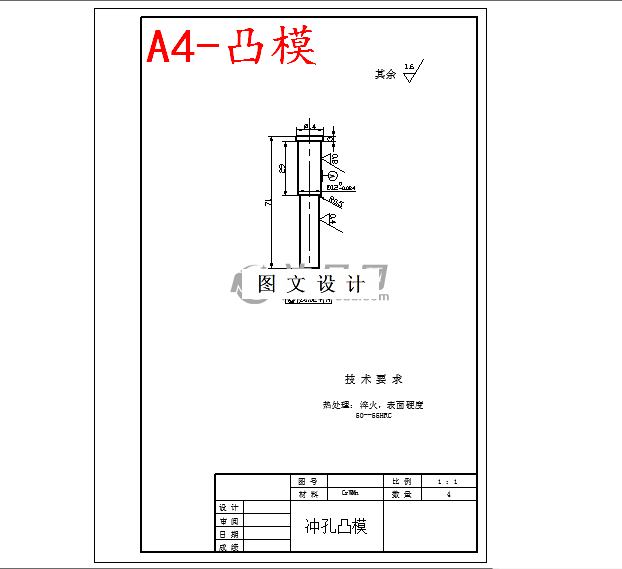

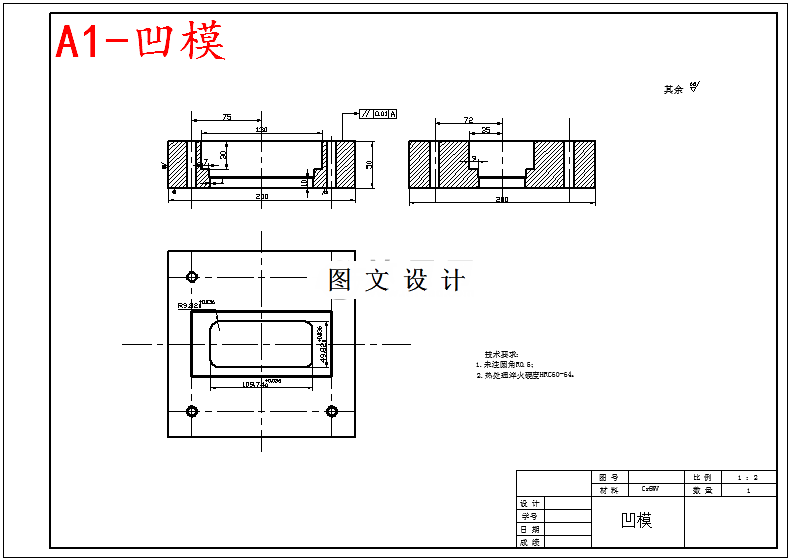

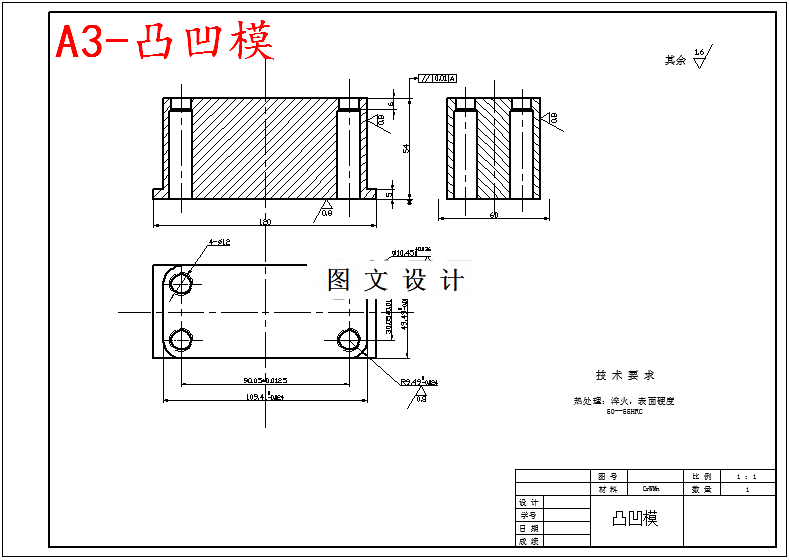

CAD版本图纸，共5张

摘要

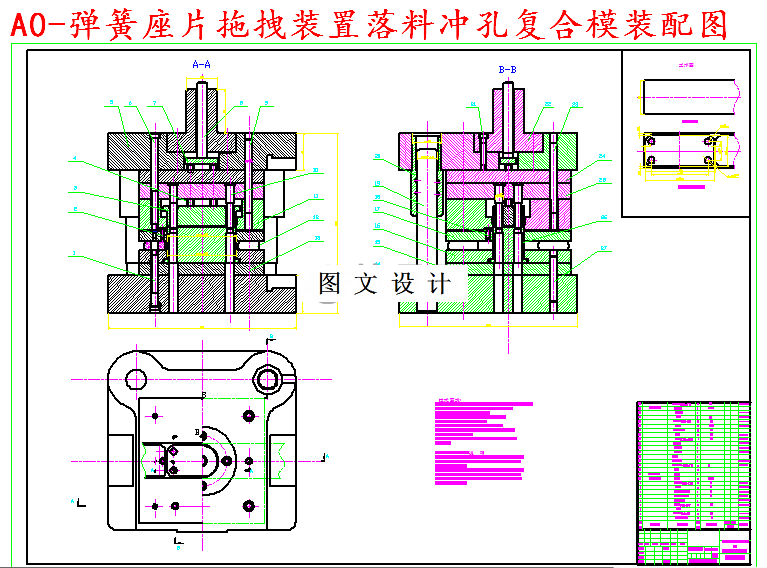

本套模具采用倒装式复合模结构，冲孔废料可以直接从模具写的废料口掉出，模具周围清洁，更重要的是避免了人手工取出废料带来的安全隐患。冲压件的外轮廓是由四个直径相等的圆弧和四条直线组合而成的，所以曲线不多，形状规则，是简单的外部轮廓。内部有圆孔，是规则的形状。所以该件的冲压模具的落料模稍复杂，而冲孔模则简单。另外，冲裁件轮廓图形上，直线与直线用圆弧过渡。这样不仅使模具制造简单，模具磨损慢，而且减少了模具制作工序，提高了生产效率。从冲件形状来看，该件需要的工序有下料、落料、冲孔。
