M5834-山字形件冲裁模具设计-长60 下载积分：50　资料编号： M5834

作品包括:

Word版设计说明书1份

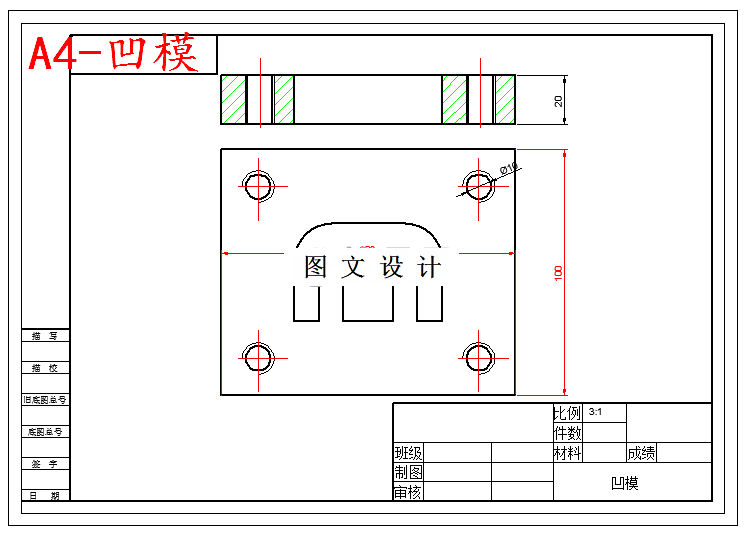

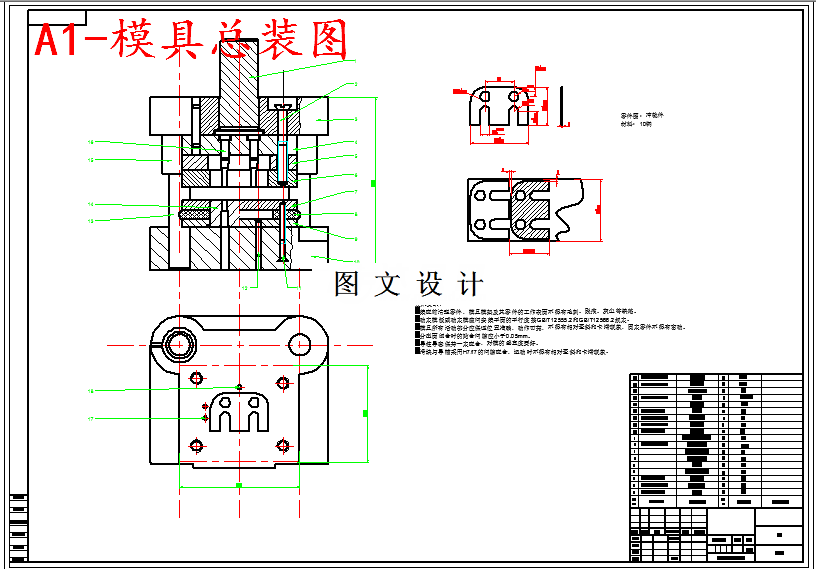

CAD版本图纸，共6张

摘要

工件大批量，材料为10钢，t=1mm设计该工件的冲裁工艺和模具。此工件只具有落料工序，材料为10钢，t=1mm塑性、韧性良好，易冷热加工成形，工艺结构简单。该工件按12级精度补标工件尺寸公差。按“人体”原则把它们逐个改为单向公差（目的是方便与以后的刃口尺寸计算）。经分析，工件尺寸精度要求不高，形状不复杂。且不大，但工件产量较大，根据材料的稍厚（1mm）特点，卸料力较大，为保证较高的生产率，采取刚性卸料、挡料块定位、使用带料（或条料、卷料）和漏料方式的冲裁模结构形式最佳。采用复合模生产。
