M5838-台阶端盖注塑复合模设计-外径80 下载积分：50　资料编号： M5838

作品包括:

Word版设计说明书1份

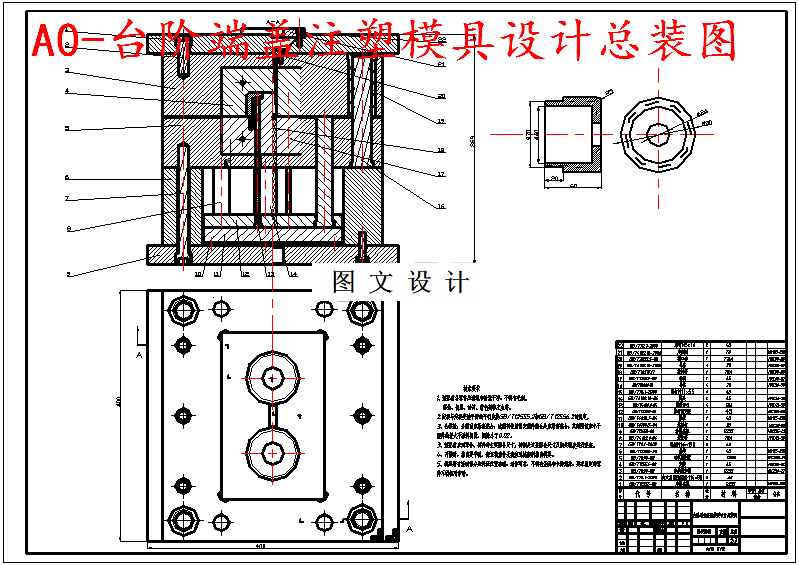

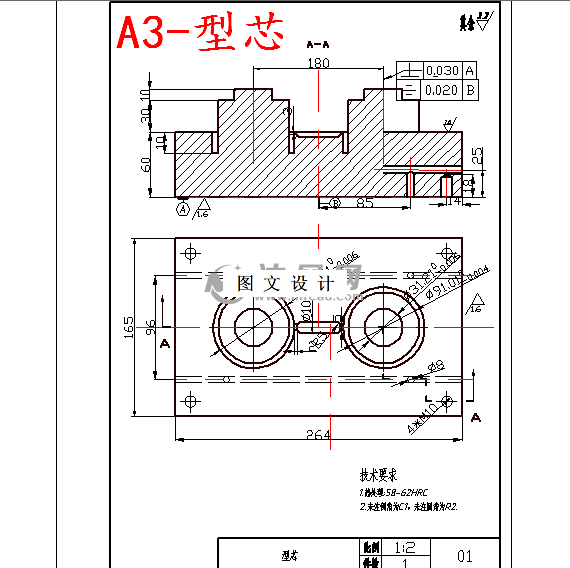

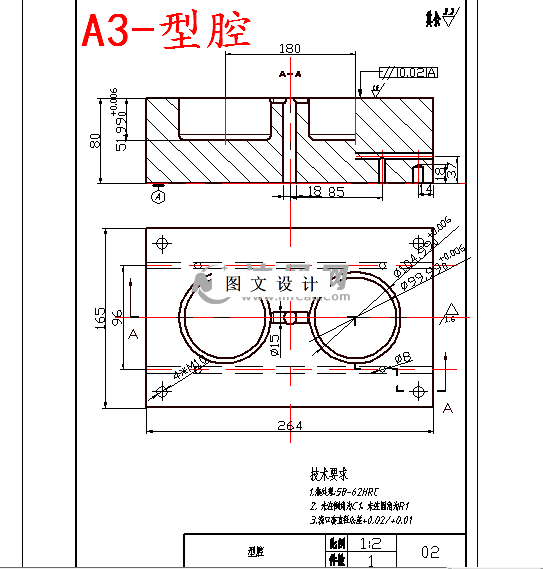

CAD版本图纸，共5张

摘要

本设计初步确定采用一模两腔。该塑件外形尺寸不大，是塑料熔体流程不长，塑件材料为热塑性塑料，流动性为中性，适合于注射成型。零件壁厚基本均匀，所有壁厚均大于塑件的最小壁厚0.8mm，注射成型时不会发生填充不足的现。为使塑件便于脱模，在塑件内外表面沿脱模方向均应设计足够的脱模斜度。分型面的选择应以模具结构简单、分型容易，且不影响塑件的外观和使用为原则。为了便于脱模，分型面的位置设在塑件断面尺寸最大处，根据该塑件的结特征，选定水平分型面。
