M5912-轴承端盖外壳零件成形工艺及模具设计 下载积分：50　资料编号： M5912

作品包括:

Word版设计说明书1份

外文翻译一份

PPT答辩一份

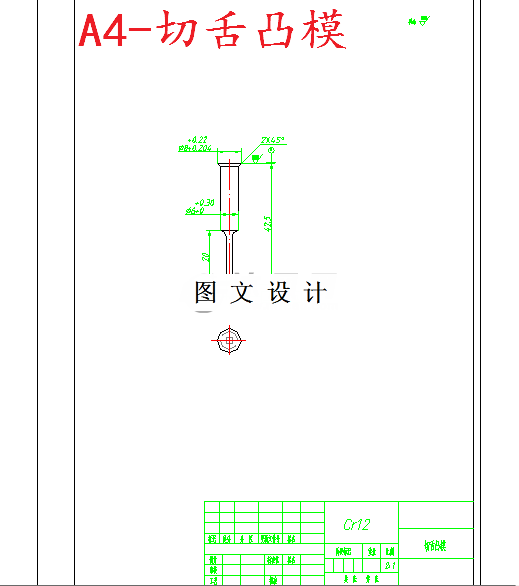

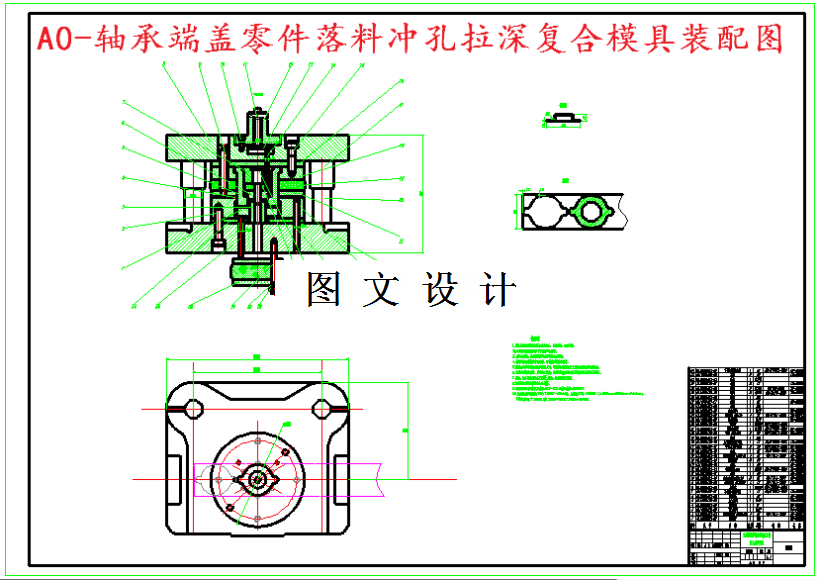

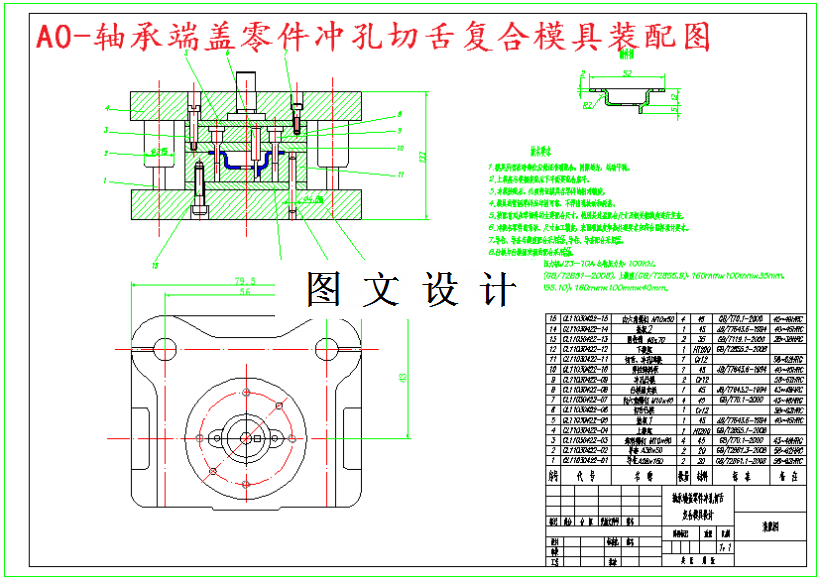

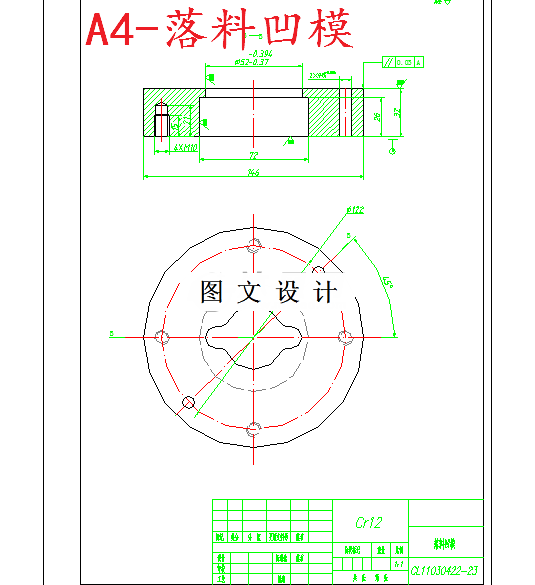

CAD版本图纸，共11张

摘要

本次设计为轴承端盖外壳零件成形工艺及模具设计，通过分析零件的加工需要冲孔、落料、拉深及切舌三个工序。考虑到零件较薄，批量较大，选用冲孔落料拉深复合模和切舌模的工艺方案。利用我们所学的知识，达到学以致用。首先，对轴承端盖外壳零件做全面的研究。内容有：结构分析、零件精度、工序安排。合理的排样，可降低成本，选用合适的方案。工艺的分析计算内容包括合理的方案和工序安排，根据零件计算冲压力，选择合适的压力机。接着进行模具刃口的选择和计算，需要选择合适的凸凹模间隙，这样才可以提高模具寿命，刃口的精度才能得已保证，则零件精度得到保证。根据结构的设计和工作过程分析选用合适的标准件，完成装配图。最后进行校核模具高度和压力机校核，以满足实际生产需求。
