M5925-阶梯圆筒冲压工艺编制及模具设计 下载积分：50　资料编号： M5925

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

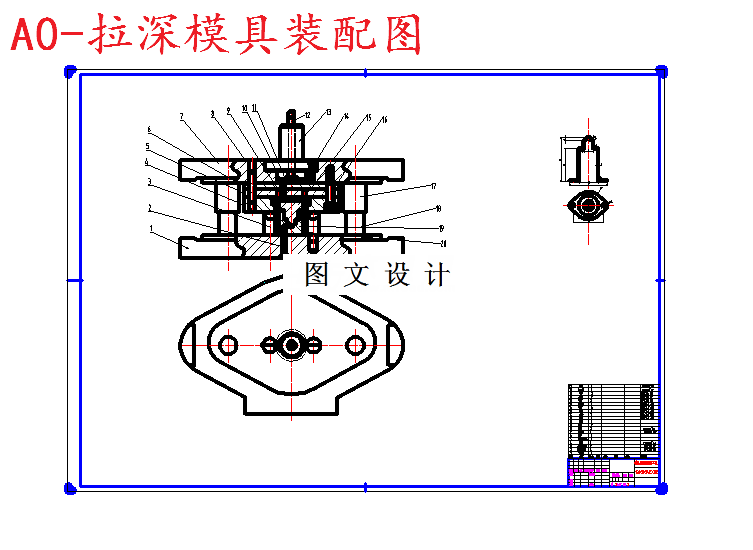

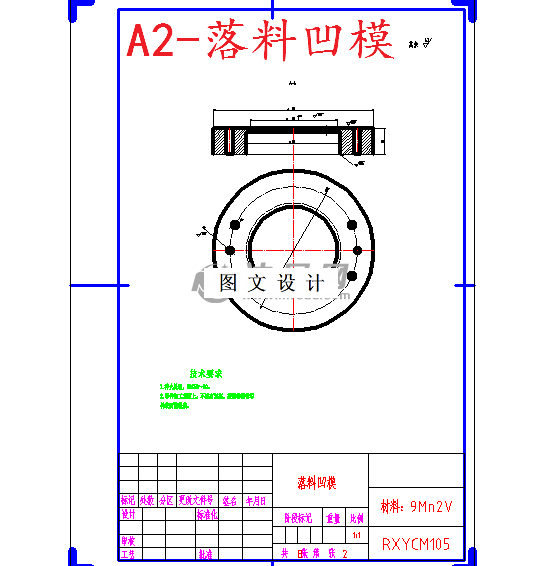

CAD版本图纸，共11张

摘要

本文针对带凸缘的阶梯圆筒形零件的拉深工艺性及拉深工序过程，列举其中一次拉深并完成模具设计。介绍了阶梯圆筒形零件的冷冲压成形过程，经过对阶梯圆筒形零件的批量生产、零件质量、零件结构以及使用要求的分析研究，按照不降低使用性能为前提，将其确定为冲压件，即冲压方法完成零件的加工，且简要分析了坯料形状、尺寸、排样、裁板方案、拉深次数、冲压工序性质、数目和顺序的确定，进行了工艺力、模具工作部分尺寸及公差的计算，并设计出模具。同时具体分析了模具的主要零部件的设计，冲压设备的选用，凸凹模间隙调整，列出了模具所需零件的详细清单，并给出了合理的装配图。
