B241-CA6140型车床进给箱设计 下载积分：50　资料编号： B241

作品包括:

说明书1份，共55页，约15000字左右

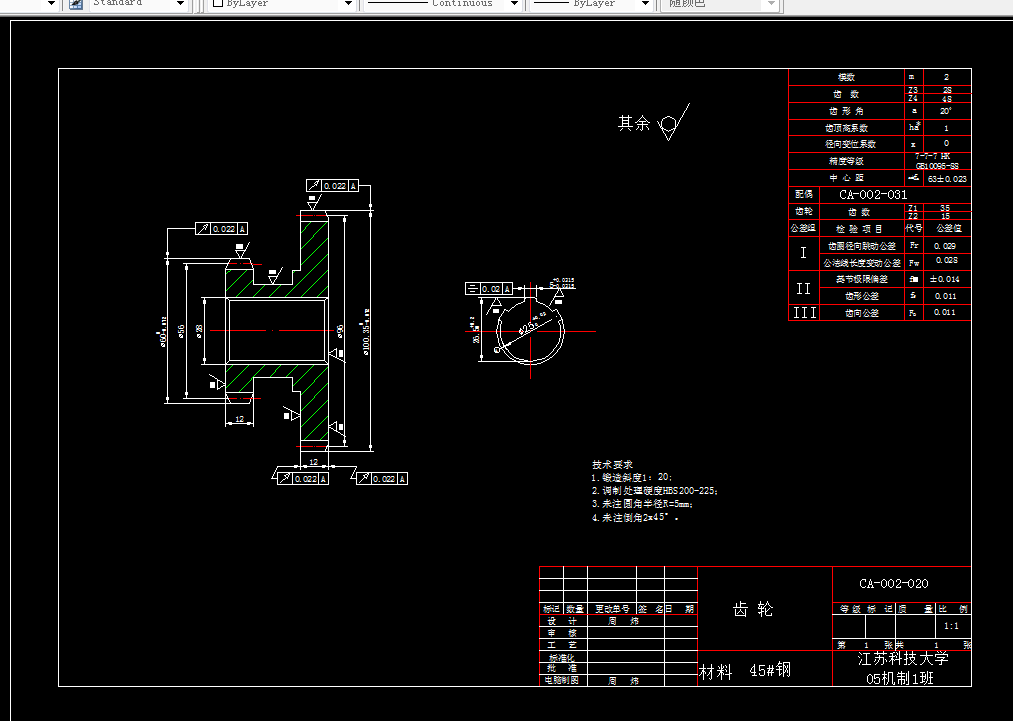

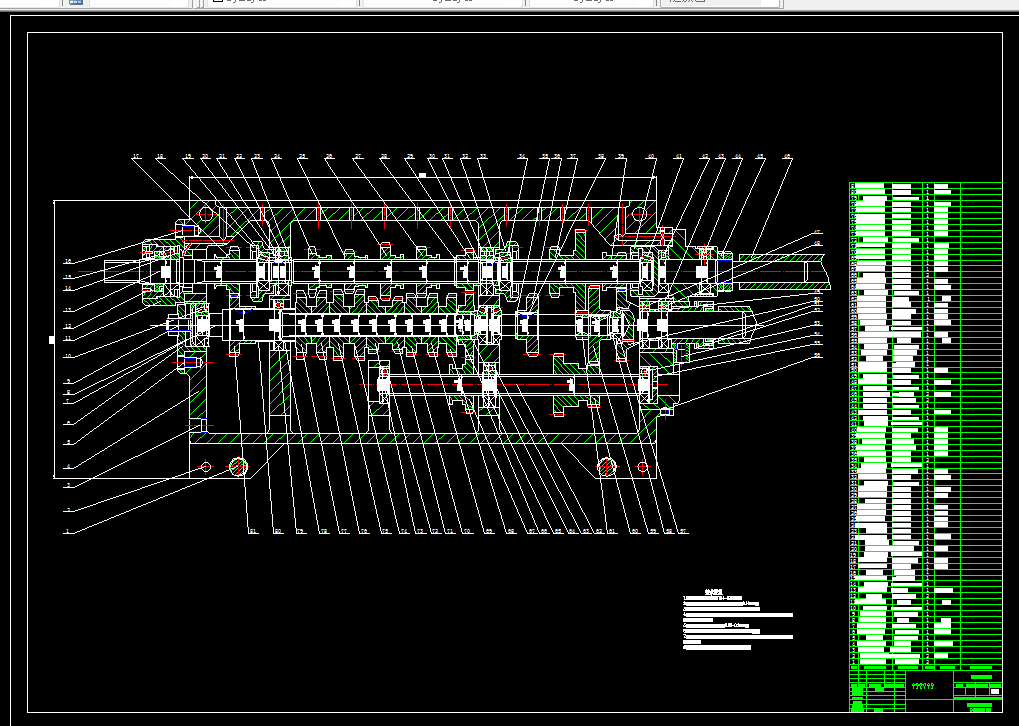

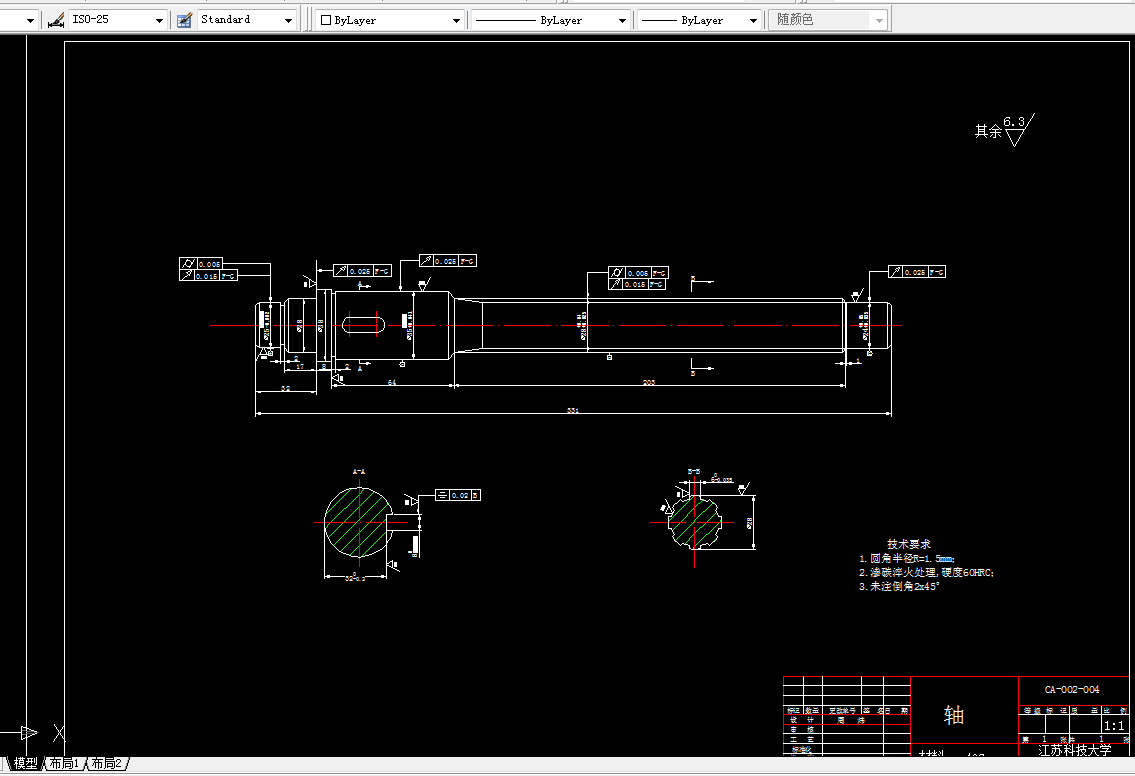

CAD版本本图纸，共8张

摘要

CA6140型卧式车床是普通精度级的万能机床，它的特有功能是车削一定范围内的各种螺纹，包括切削公制螺纹、英制螺纹、模数螺纹和径节螺纹的功能，要求进给传动链的变速机构能严格准确地按照标准螺距数列来变化。CA6140型卧式车床进给箱固定在床身左前面，内有进给运动的变换装置及操纵机构，其功能是改变被加工螺纹的螺距或机动进给的进给量。变换装置包括移换机构，用来实现倒数关系及特殊因子；基本螺距机构，用来实现车削出导程值按等差数列排列的螺纹；倍增机构，用来实现车削螺纹的导程值成倍数关系变化的螺纹。

当U倍 ?=1时发现一条新的传动链，可以提高部分公制及模数螺纹的切削精度，并使传动路线大大缩短。

关键词：进给箱；变换装置；移换机构；基本螺距机构；倍增机构
