N1425-翻盖注塑模设计【含UG三维图】 下载积分：150　资料编号： N1425

作品包括:

Word版设计说明书1份

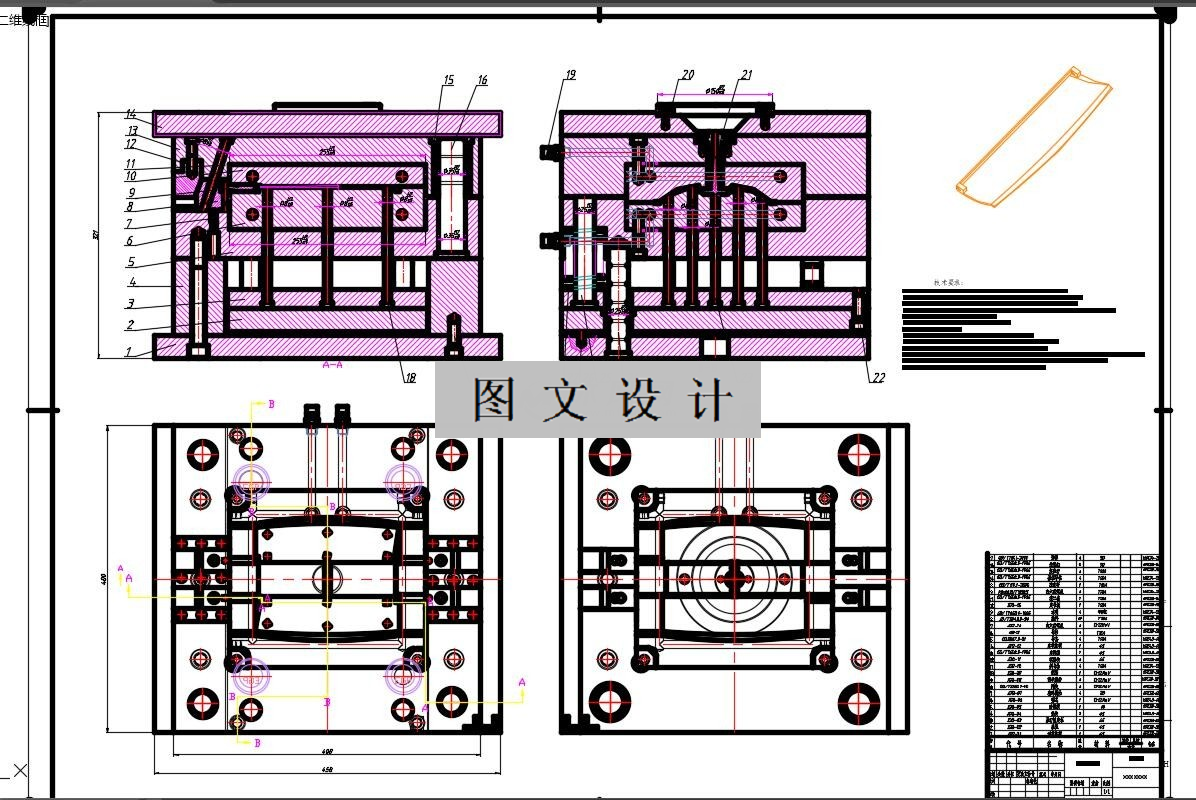

CAD版本图纸，共13张

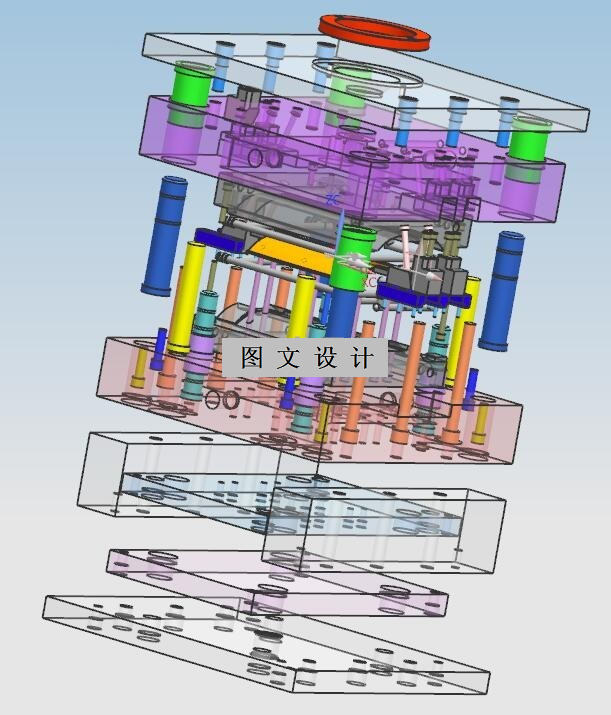

UG三维图一套

摘要

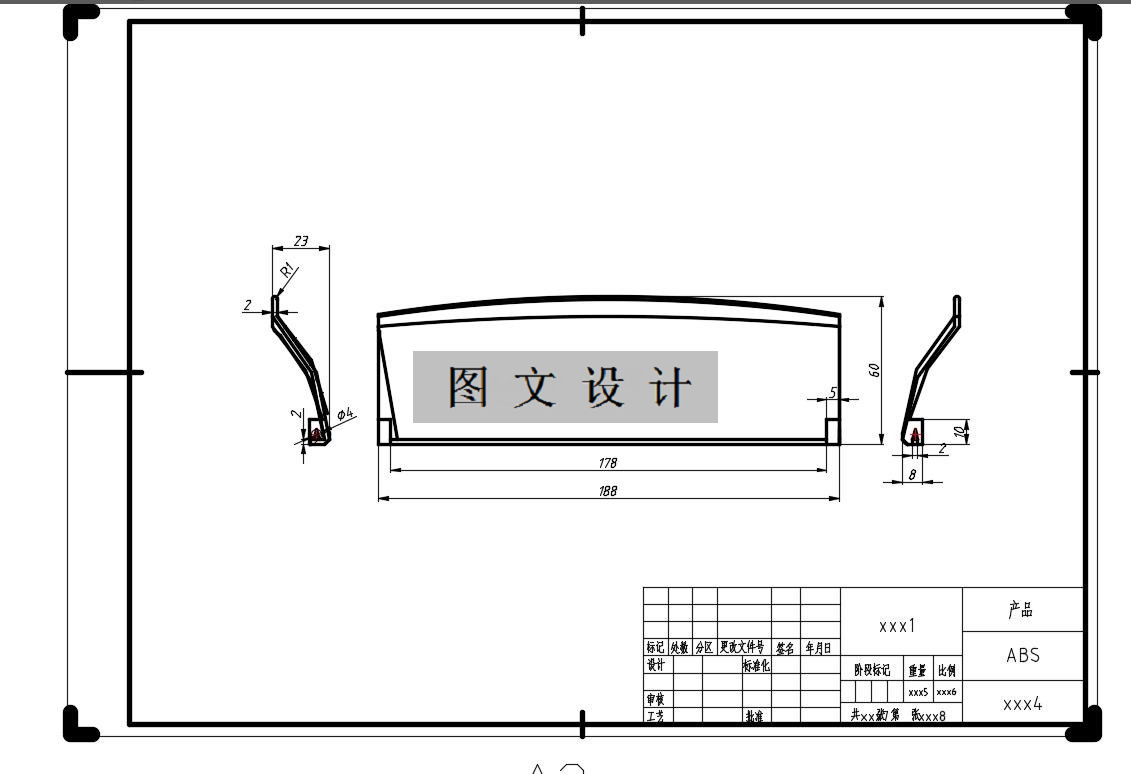

（1）外观要求：外形尺寸为：188mm×60mm× 23mm，属于大产品，该塑件为塑彩笔盒装饰侧板，如图2-1所示。外表面要求有一定的平整光滑性，无翘曲，皱折，裂纹，熔接痕等缺陷。 （2）精度等级：此塑件对精度要求不高，可以采用一般精度3级[3]。（3）脱模斜度：塑件平均壁厚在2mm左右，由参考文献[3]表2-10可知脱模斜度在35′~1°30′之间。该塑件呈黄色，选择ABS塑料，其流动性为中等，为注射充型流畅，取脱模斜度为1°。
