B674-带式输送机二级圆柱齿轮减速器传动系统设计F=1.9KN,V=1.6，D=400 下载积分：50　资料编号： B674

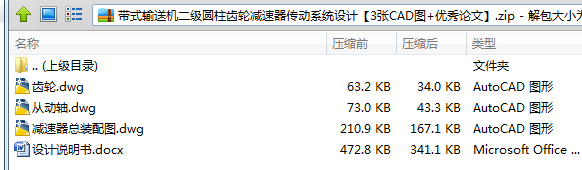

作品包括:

Word版说明书1份，共25页，约6900字

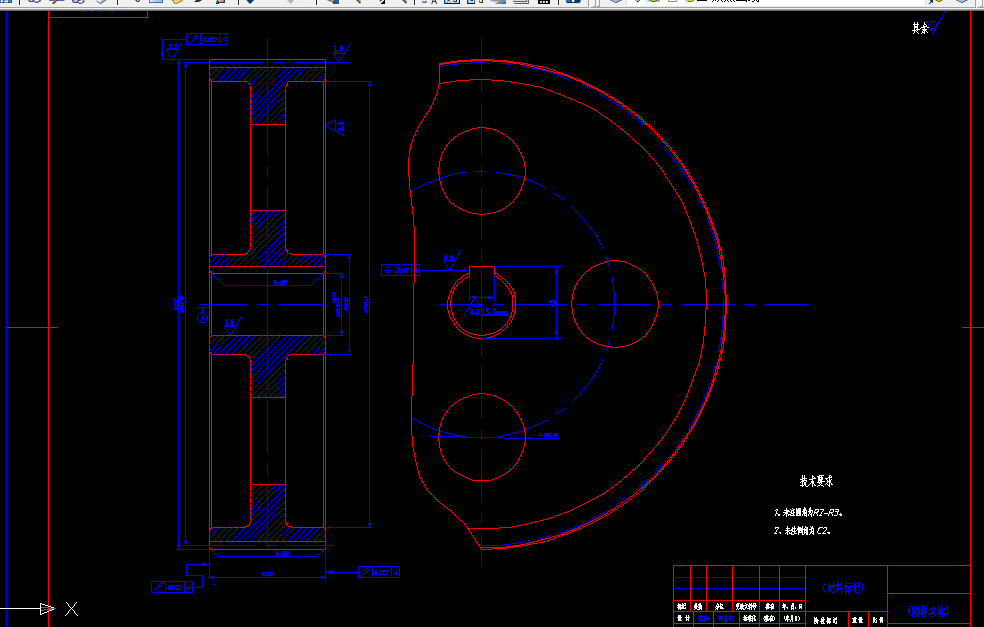

CAD版本图纸，共3张

摘    要

齿轮传动是应用极为广泛和特别重要的一种机械传动形式，它可以用来在空间的任意轴之间传递运动和动力，目前齿轮传动装置正逐步向小型化，高速化，低噪声，高可靠性和硬齿面技术方向发展，齿轮传动具有传动平稳可靠，传动效率高（一般可以达到94%以上，精度较高的圆柱齿轮副可以达到99%），传递功率范围广（可以从仪表中齿轮微小功率的传动到大型动力机械几万千瓦功率的传动）速度范围广（齿轮的圆周速度可以从0.1m/s到200m/s或更高，转速可以从1r/min到20000r/min或更高），结构紧凑，维护方便等优点。因此，它在各种机械设备和仪器仪表中被广泛使用。本次设计的就是一种典型的一级圆柱直齿轮减速器的传动装置。其中小齿轮材料为40Cr（调质），硬度约为280HBS，大齿轮材料为45钢（调质），硬度约为240HBS，齿轮精度等级为7级，轴、轴承、键均选用钢质材料。

关键词：齿轮传动，传动可靠，二级圆柱直齿轮减速器

目录

1总体方案设计 1

2设计要求 2

3设计步骤 3

3.1  传动装置总体设计方案 3

3.2．电动机的选择 3

3.3计算传动装置的传动比i及各轴参数的确定 4

3.4齿轮的设计 5

3.5 V带的设计 8

3.6传动轴的设计 10

3.7滚动轴承设计 16

3.8键的设计 18

3.9联轴器的选择 18

3.10箱体结构的设计 19

3.11润滑密封设计 20

结论与总结 21

参考文献 22
