N2372-自动化生产线翻转装置的结构设计 下载积分：130　资料编号： N2372

作品包括:

Word版设计说明书1份

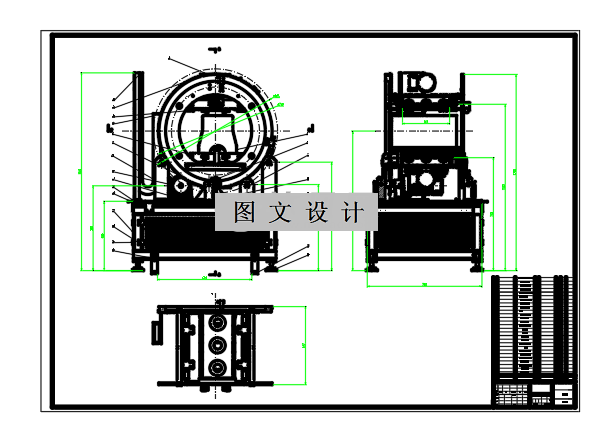

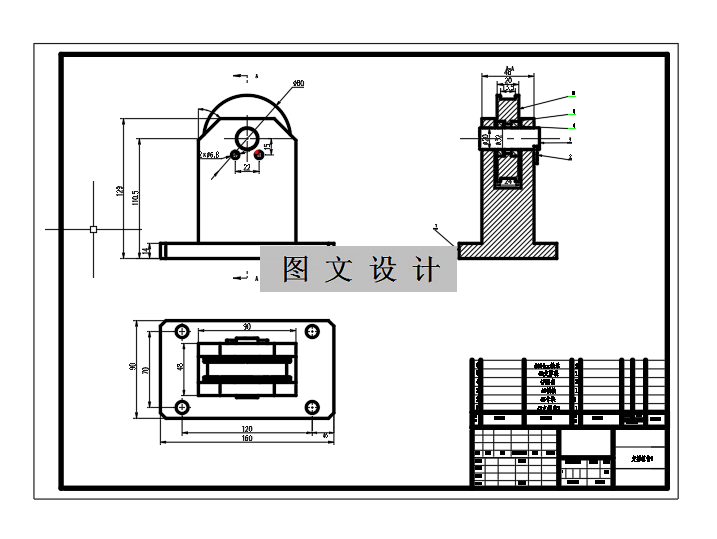

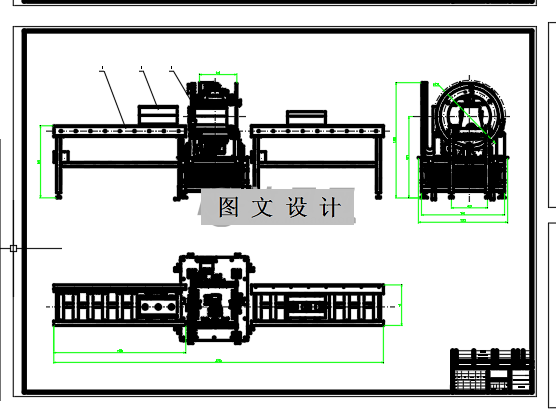

CAD版本图纸，共6张

摘要

本课题以汽车发动机缸体自动化生产线为例，基于机械设计理论，对自动化产线翻转装置进行总体结构方案设计，包括翻转方案、辊道传动方案、夹紧方案等，在确定方案后对传动部分进行设计计算，对主体机架进行结构设计，利用三维软件Solidworks进行模型绘制，并绘制了工程图纸。利用有限元软件ABAQUS对翻转装置的重要零部件进行结构强度校核，检验所设计的机械机构的强度和刚度能否满足实际使用要求。 本次设计发动机缸体生产线翻转是汽车生产行业较为常见的一个辅助设备。该机构的动作实现是通过缸体在辊道运行过程中触碰到行程开关，即触发PLC控制电机，从而带动翻转架正反转，实现发动机缸体的生产线流程。
