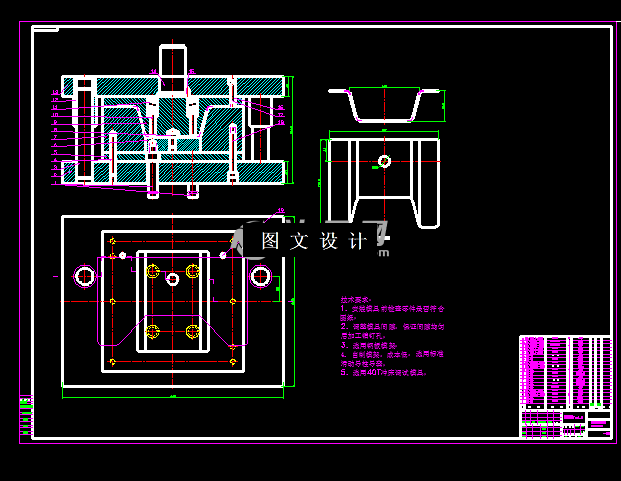

KF1515-横梁连接板复合模具设计 下载积分：160　资料编号： KF1515

2套模具设计作品包括:

Word版设计说明书1份

CAD版本图纸，共9张

摘要

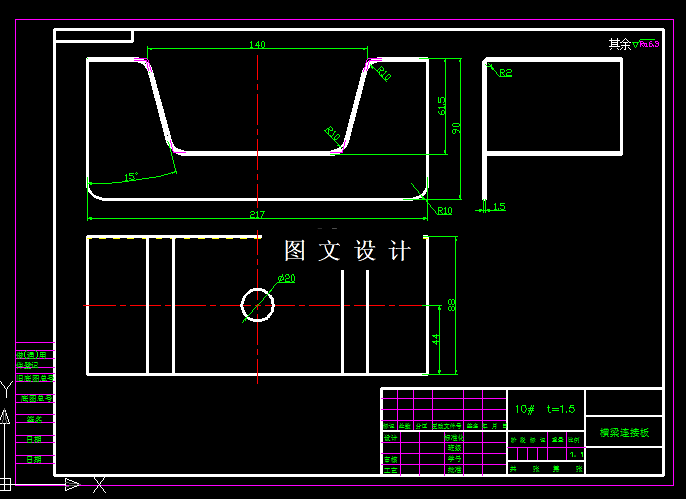

横梁连接板厚度为1.5mm，因为成型横梁连接板需要经过落料、冲孔、翻边、弯曲，才能最后实现产品型，由于产品形状简单，但是翻边高度高，而且翻边形状不规则，展开尺寸需要根据实际弯曲模具，翻边模具的间隙和结构来调试，计算结果仅仅作为参考。 根据产品中性层不变原理计算展开尺寸，形状不规则的需要结合生产调模经验得画出示意图，然后根据此图形不断的调试，最后得出最终的合格产品。 该产品分三道工序，而落料冲孔模，是第一道工序，计算展开尺寸就要从后往前推算，本次设计要先计算出弯曲工序图，然后通过此图在计算出落料工序图。
