N4288-电表面板支架注塑模具设计【含UG三维图】 下载积分：50　资料编号： N4288

作品包括:

Word版设计说明书1份

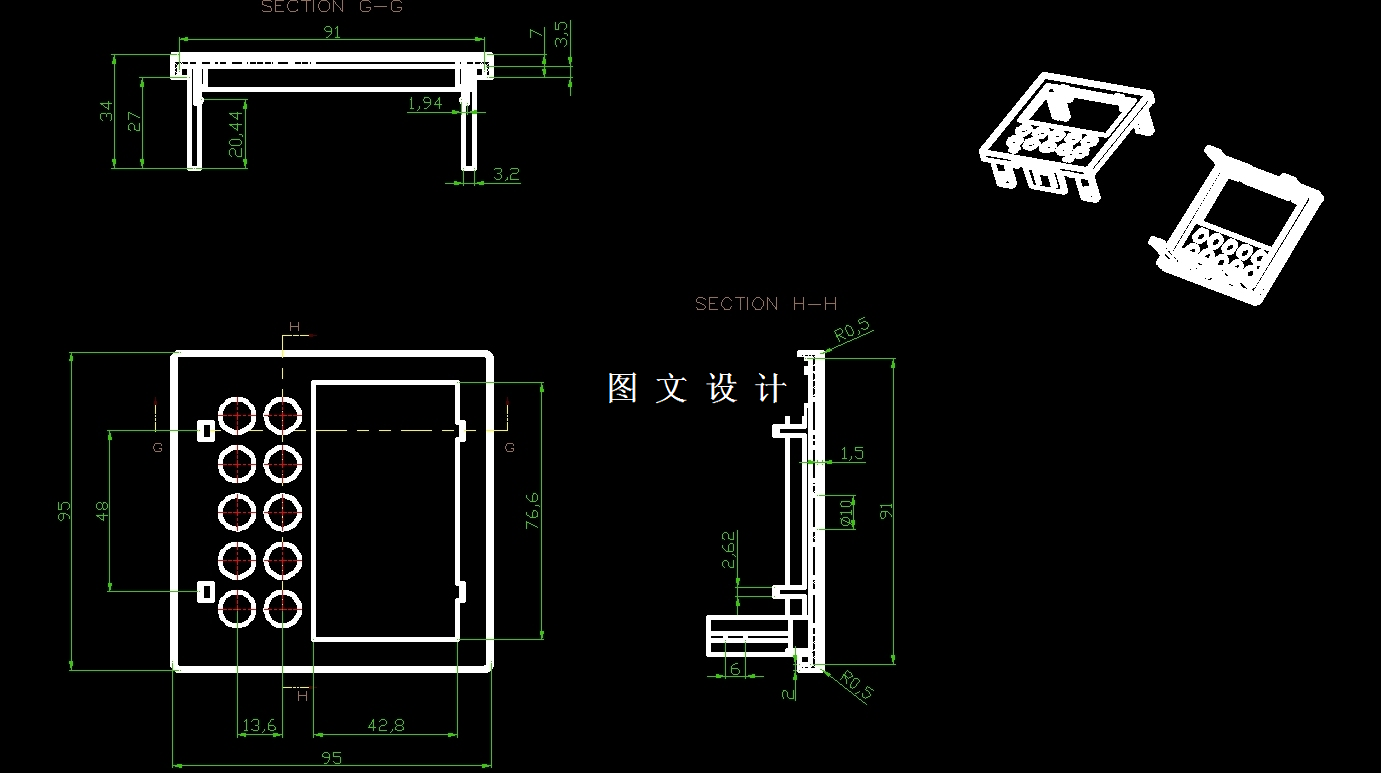

CAD版本图纸，共6张

UG三维图一份

摘要

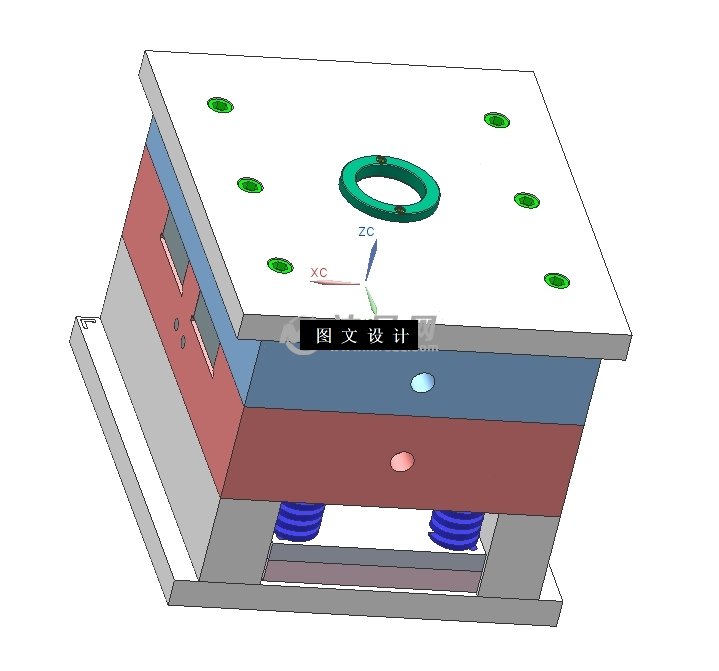

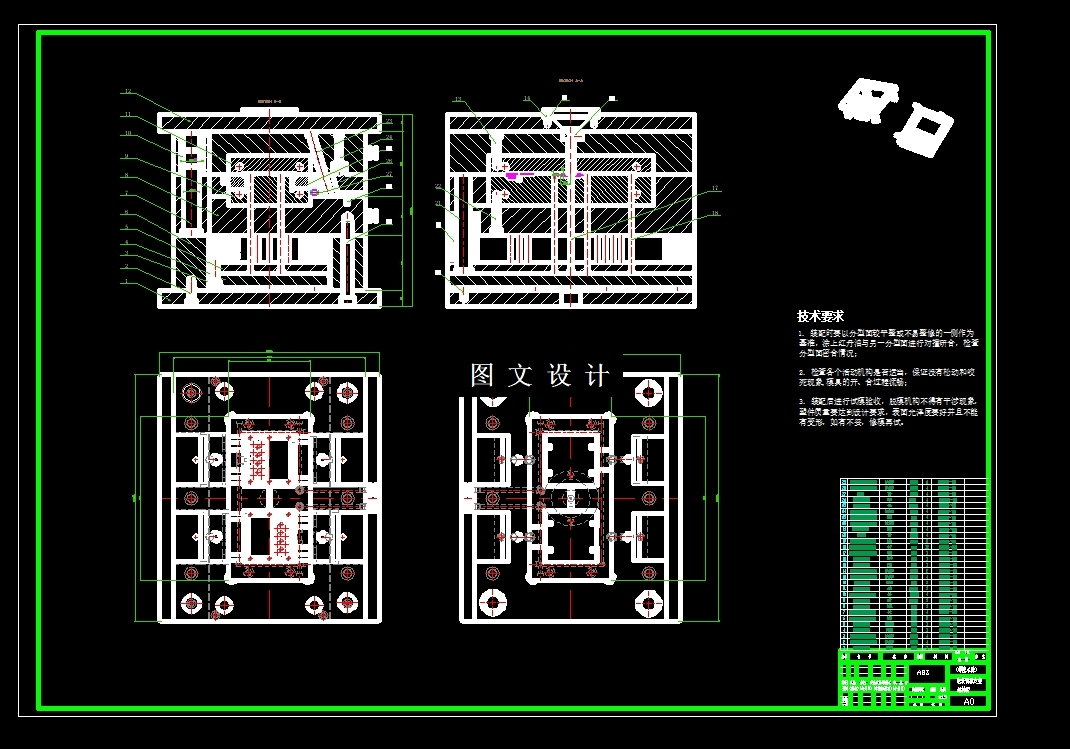

此设计为电表面板支架注塑成型模具设计，采用一模二腔，侧浇注口进行填充，提供三维（UG格式）+二维装配图1张及主要零件图5张+设计报告文档( 文档约0.7W字 17页)。塑件在经过加工成型以后，我们就知道每一个塑料产品收缩性都是它的特征之一，如果我们加工的材料是ABS，那么它的收缩率就是2%，我们可以选择塑件公差的三分之一到四分之一，也可以用MT5～8级来当作模具的制造公差。在这里，我们选择的是MT7级，型芯工作尺寸公差，我们选择的是MT7级。模具型腔小一些的尺寸作为基本的尺寸，每一个加工以后成型的零部件的工作的齿距详细的数据看图纸。
