Z2048-流水线用铝板自动折弯装置设计 下载积分：50　资料编号： Z2048

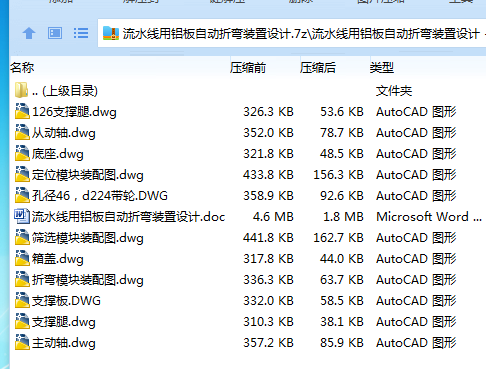

作品包括:

Word版设计说明书1份，共37页，约16000字

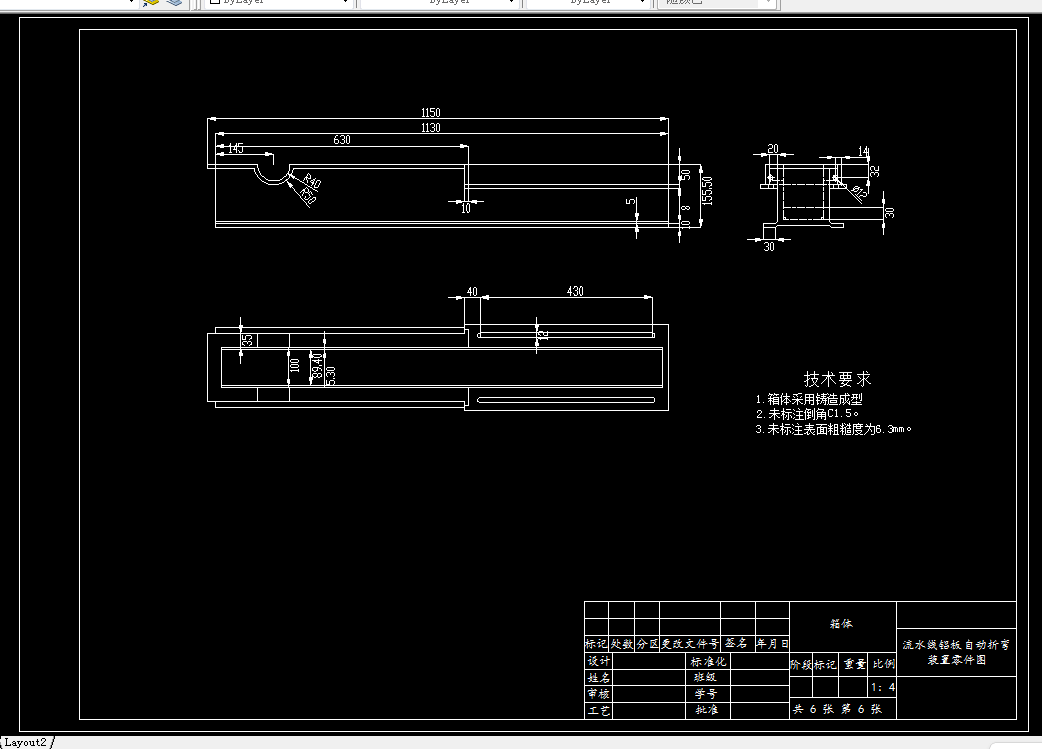

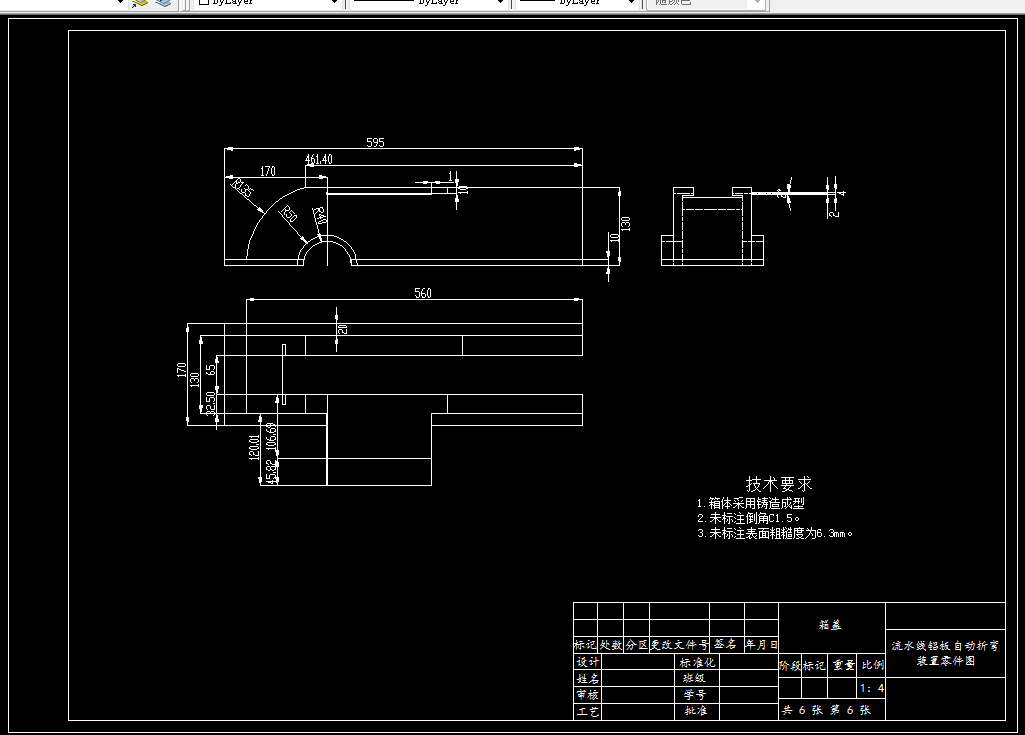

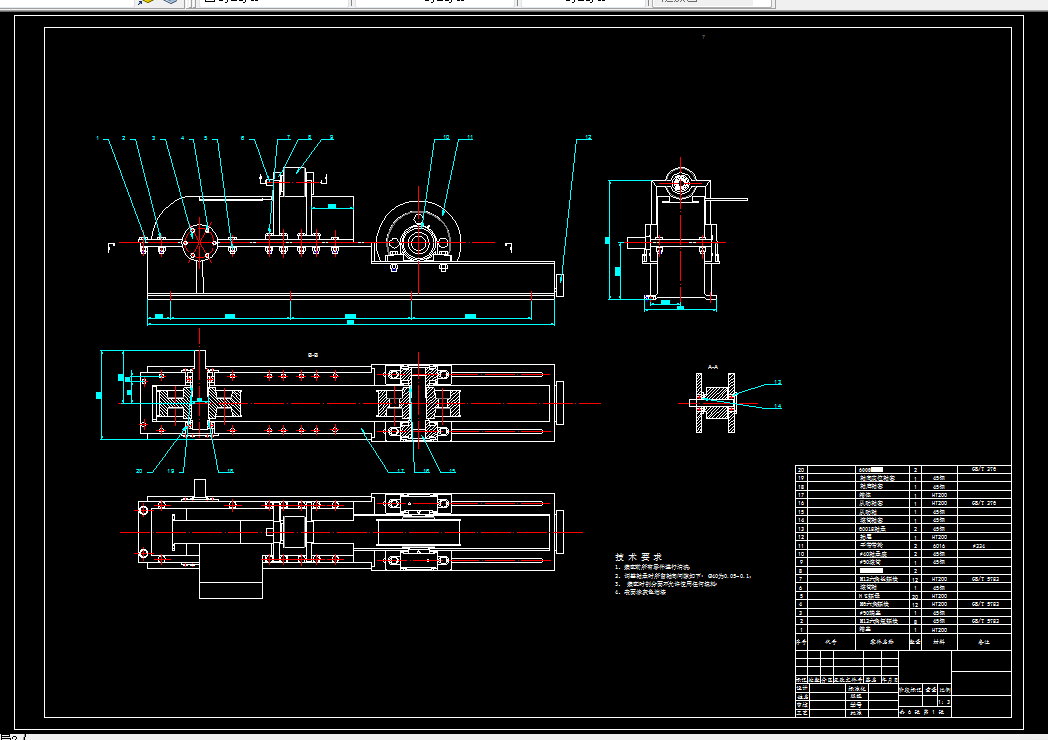

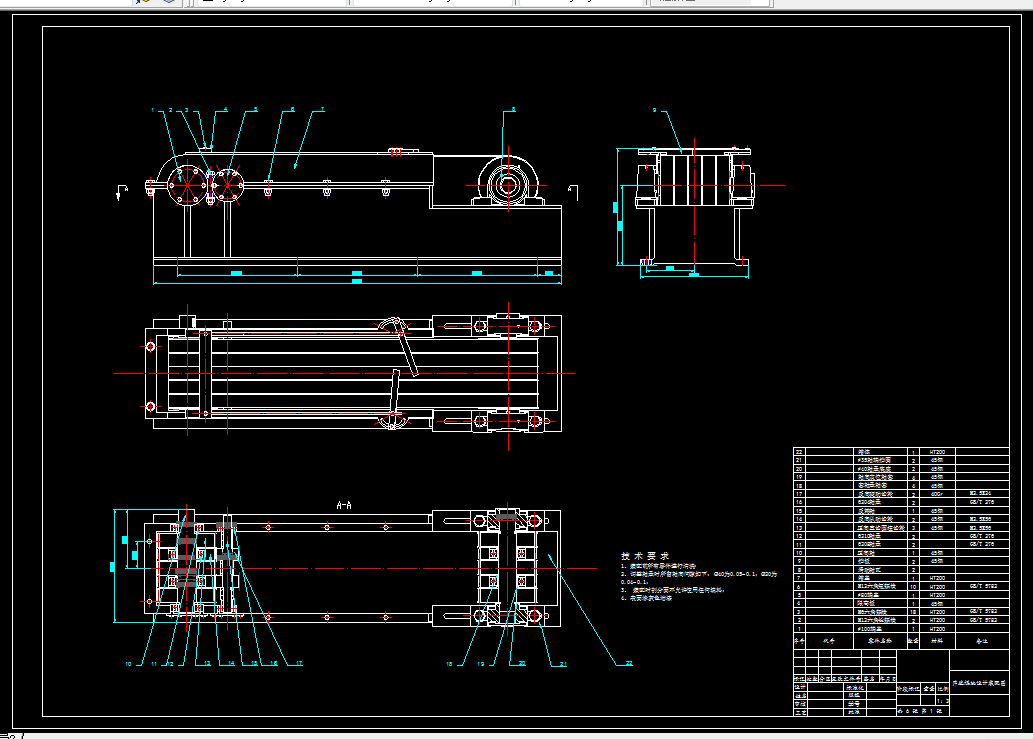

CAD版本图纸，共11张

摘要

折弯加工是钣金加工中一个基础的加工工艺。许多大型板材由于自身重量较大，在折弯加工中仍需人工和机器配合进行上料加工。但是在很多机械加工厂里， 轻小型板材也是依靠人工手动上料加工的。这样不仅加工效率低下，而且还增加了事故出现的几率和成本。所以本文设计了一种流水线用铝板自动折弯装置，该装置由同步带筛选模块、定位模块、推板往复式上料模块和连杆折弯模块等组成。

针对小型铝制板材折弯技术和折弯加工的工艺要求，本文提出了一种集输送、筛选、装料、加工、卸料一体的自动化铝板折弯装置的总体设计方案。在满足加工质量和效率的条件下，设计出自动运转的变向装置、能主动定位的传输装置和简单有效的上料加工装置。

由于变向筛选模块存在体积大，效率低的问题，本文设计了一种五组带平行布置的同步带筛选模块，对散乱的零件主动进行多方面的筛选，为后续加工创造良好的条件。本文也设计了一种采用连杆驱动折弯刀进行折弯加工的折弯装置，使用转盘与可滑动的连杆带动折弯刀的悬臂进行直线运动，降低急回特性对加工质量的影响，并且根据板材在折弯时回弹角度的影响，设计了可替换折弯凹模。

本设计满足任务书的要求，能将自动将零件移动到加工位置，完成折弯操作后将加工好的零件移动到流水线上以便进行后续的其它加工。在小型板材加工领域，有良好的应用前景。

关键词：流水线，自动化，仿真建模，模块化设计

目录

流水线用铝板自动折弯装置设计 I

目录 III

术 语 表 IV

1  引言 1

1.1 钣金加工概况 .................................................................... 1

1.2 国内外研究现状 .................................................................. 2

• 国内研究现状 2

• 国外研究现状 4

1.3 折弯装置发展趋势 ................................................................ 5

1.4 课题设计的目的和意义 ............................................................ 5

2 生产工艺设计 6

2.1 工件加工参数的确定 .............................................................. 6

2.2 设计总方案的原理和特点 .......................................................... 6

[6] 各功能模块的设计与校核 8

3.1 筛选模块设计 .................................................................... 8

• 运动原理设计 8

• 筛选模块设计与校核 9

3.2 定位夹紧模块设计 ............................................................... 18

• 运动原理设计 18

• 定位夹紧模块的设计与校核 19

3.3 上料折弯平台的设计 ............................................................. 22

3.3.4 总体方案设计 22

3.3.5 安装平台的设计 23

3.3.6 上料模块的设计 23

3.3.7 折弯模块的设计 27

[7] 流水线节拍计算 30

4.1 理论节拍时间 ................................................................... 30

4.2 实际节拍时间 ................................................................... 30

5.  总结 31

参 考 文 献 32

致 谢 33
