N5109-微型货车鼓式制动器设计【含Catia三维图】 下载积分：90　资料编号： N5109

作品包括:

Word设计说明书1份

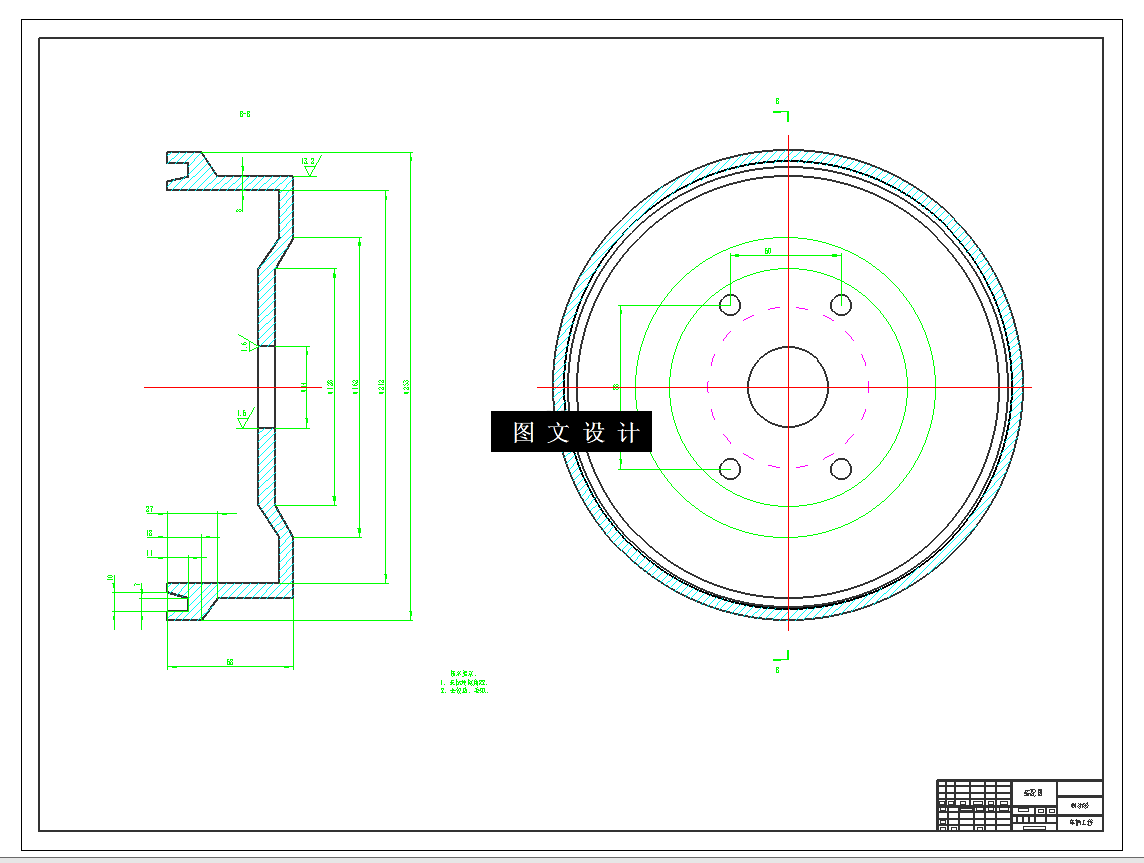

CAD版本图纸，共3张

Catia三维图一套

仿真动画视频一份

摘要

制动系统是汽车底盘四大总成系统之一，在整车中有着极为重要的作用，如果失效将会造成灾严重的后果。其中制动器又是制动系中直接作用制约汽车运动的一个关健装置，是汽车上最重要的安全件，在现代商用汽车上仍然广泛使用的是具有较高制动效能的鼓式制动器。本设计就摩擦式鼓式制动器进行了相关的设计和计算。在设计过程中，以重汽王牌7系微卡车型产品为基础，根据我国工厂目前进行制动器新产品开发的一般程序，并结合理论设计的要求，首先根据给定车型的整车参数和技术要求，确定制动器的结构形式及、制动器主要参数，然后计算制动器的制动力矩、制动蹄上的压力分布、蹄片变形规律、制动效能因数、制动减速度、耐磨损特性等，并在此基础上进行制动器主要零部件的结构设计、计算和校核过程，并利用所得数据通过AutoCAD 画出了主要零件图装配图，还进一步利用 CATIA、AE 软件绘制了三维数模且进行了运动分析。1385940
