E309-PP材质310xФ260mm废纸篓注射模设计 下载积分：50　资料编号： E309

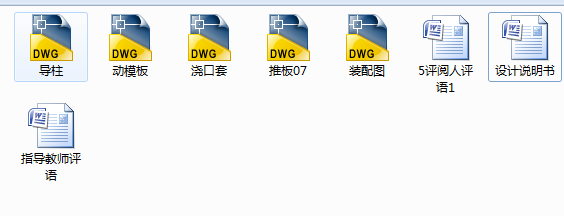

作品包括:

Word版说明书1份，共31页，约10000字

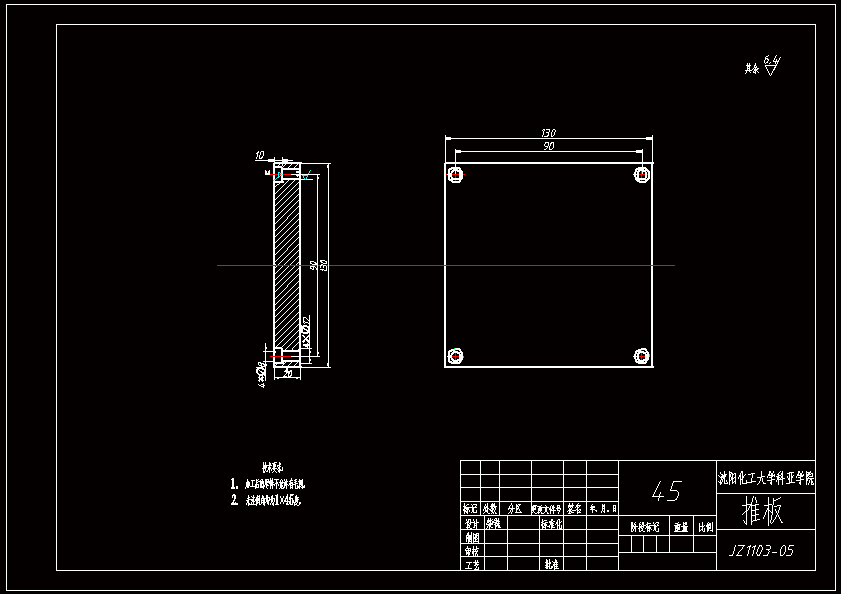

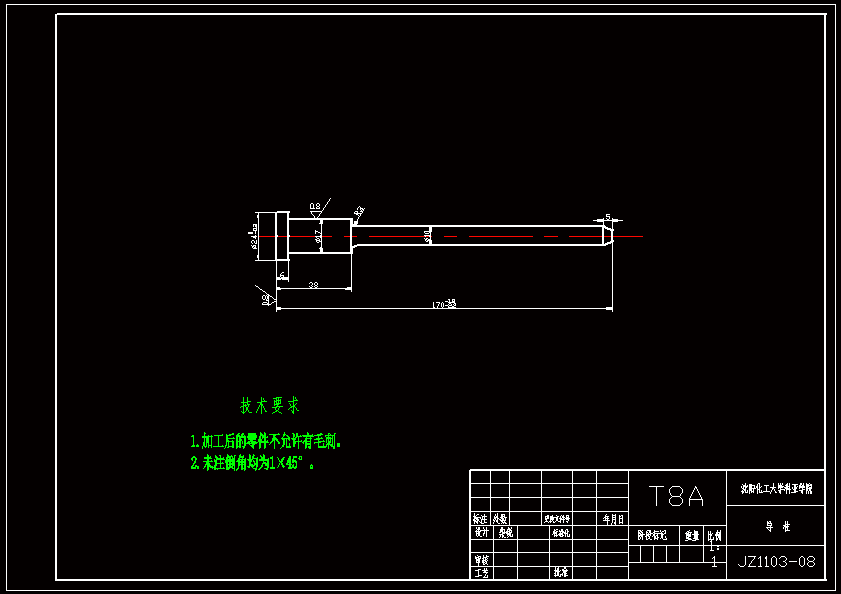

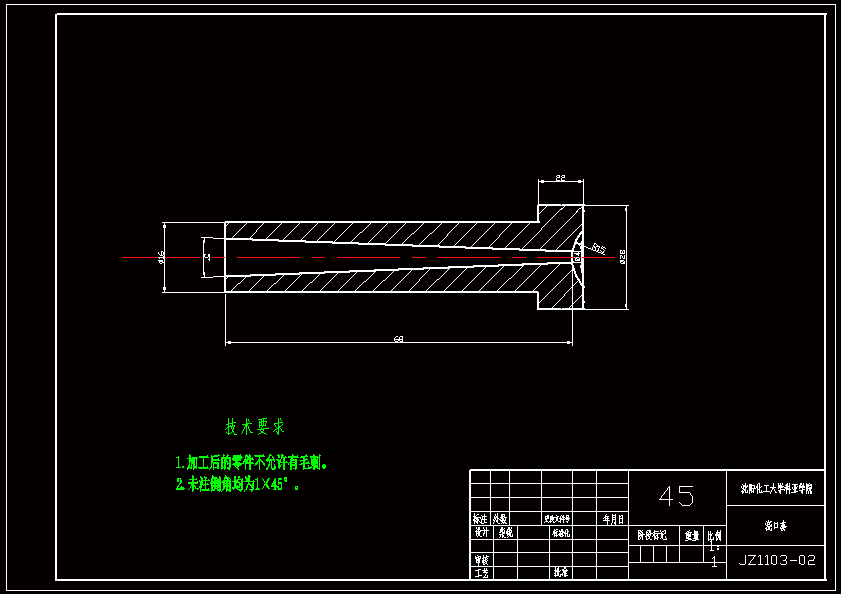

CAD版本图纸，共5张

摘要

    废纸篓在日常生活中非常普遍，几乎家家户户都有需要用到的地方。此次所设计的废纸篓结构简单，但考虑它的实际应用，相应的设计了一些曲面，并且计算也比较多。在设计注塑模时，可以方便、精确、迅速地查询和计算出所需要的设计参数。它是体现模具设计智能化、快速化的重要方式之一。

    在塑料成型过程进行了全面的分析，我们设计了塑料模具的模具对模腔。模制的塑料零件与在工作的直接接触，在一定温度下承受高的温度和压力熔化，它必须有一个结构合理，高强度和刚度，耐磨损性良好，正确的几何形状，尺寸精度高和低表面粗糙度相比。选择和工艺参数的重要组成部分，以及引进机构的计算和浇注系统设计等结构。

    根据塑料现有的设计计算资料及已知的设计参数，确定了塑料废纸篓注射模总体设计方案。对塑料废纸篓的工艺性能进行了分析，注射机的选择、分型面的确定、型腔数目的确定、成型零件的设计、浇注系统的设计、脱模机构的设计。根据计算结果最后完成了塑料废纸篓注射模结构设计。

关键词:  模具设计;  方便;  注射

目  录

    第一章绪论 1

1.1 塑料模具的特点 1

1.2 注塑成型及注塑模 1

1.3 塑料成型技术的发展趋势 2

      1.3.1 模具的标准化 2

      1.3.2 加强理论研 2

      1.3.3 塑料制件的精密化、微型化和超大化 2

    第二章塑料件结构分析 3

2.1 注塑材料结构 3

2.2 注塑材料的选择 3

    第三章塑件的工艺分析 4

3.1 塑件适用材料的种类 4

3.2 PE注塑成型的工艺条件 4

3.3 塑件材料的加工特性 5

3.4 塑料件壁厚的确定 5

3.5 塑件的结构分析 6

    第四章注射机的选用 7

4.1 注射模的形成 7

4.2 注射模的特点 7

4.3 注射部分的选择 8

      4.3.1 注射压力的校核 8

      4.3.2 最前端的孔和球 8

4.4 注射量的校核 8

4.5 模具与注射机安装模具部分相关尺寸校核 9

    第五章浇注系统的设计 10

5.1 浇注系统的设计 10

      5.1.1 浇注系统设计原则 10

      5.1.2 主流道设计 11

      5.1.3 主流道衬套的设计 11

      5.1.4 分流道的设计 12

      5.1.5 浇口的设计 14

  5.1.6 冷却槽的设计 15

5.2 分型面的设计 15

  5.2.1 分型面的定义 16

  5.2.2.分型面的选择设计原则 16

    第六章成型零件部的设计 17

6.1 型腔尺寸计算 17

6.2 型芯尺寸计算 17

6.3 脱模机构的设计 18

  6.3.1 脱模机构的分类 18

  6.3.2 脱模力的计算 18

  6.3.3 脱模机构的要求 19

      6.3.4 模机构的选用原则 19

6.4 推出机构的设计 20

    第七章加热、冷却系统的设计 21

7.1 求塑件在硬化时每小时释放的热量Q 21

7.2 求冷却水的体积流量V 21

7.3 冷却系统设计原则 21

    参考文献 22

    致谢 23
