E562-CA6136普通机床数控改造 下载积分：50　资料编号： E562

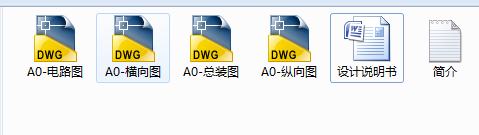

作品包括:

Word版说明书1份，共75页，约33000字

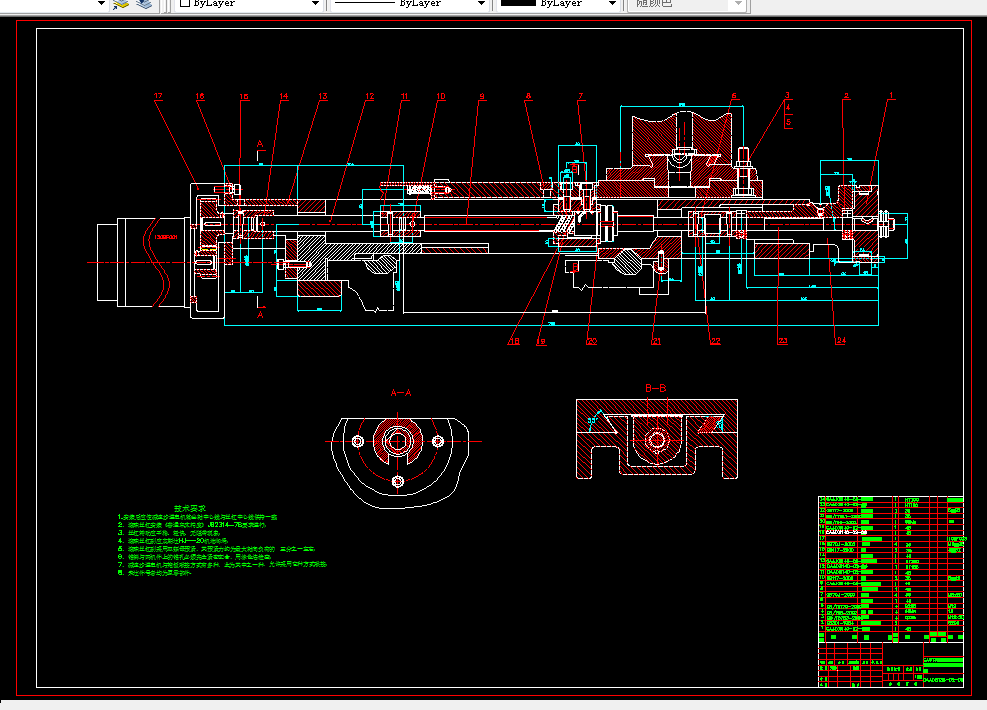

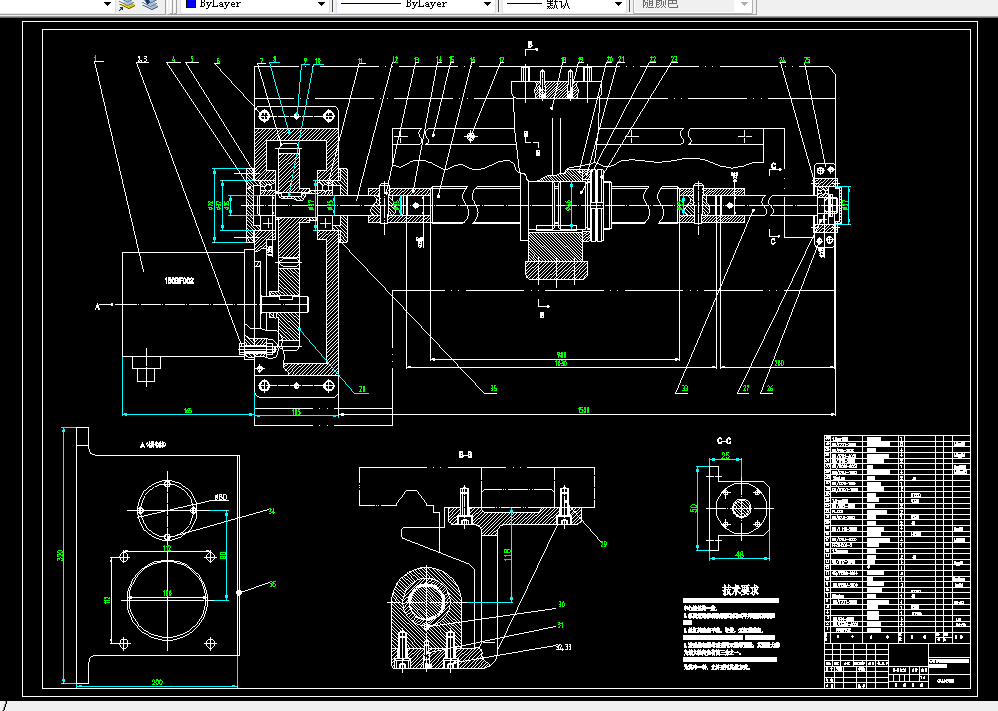

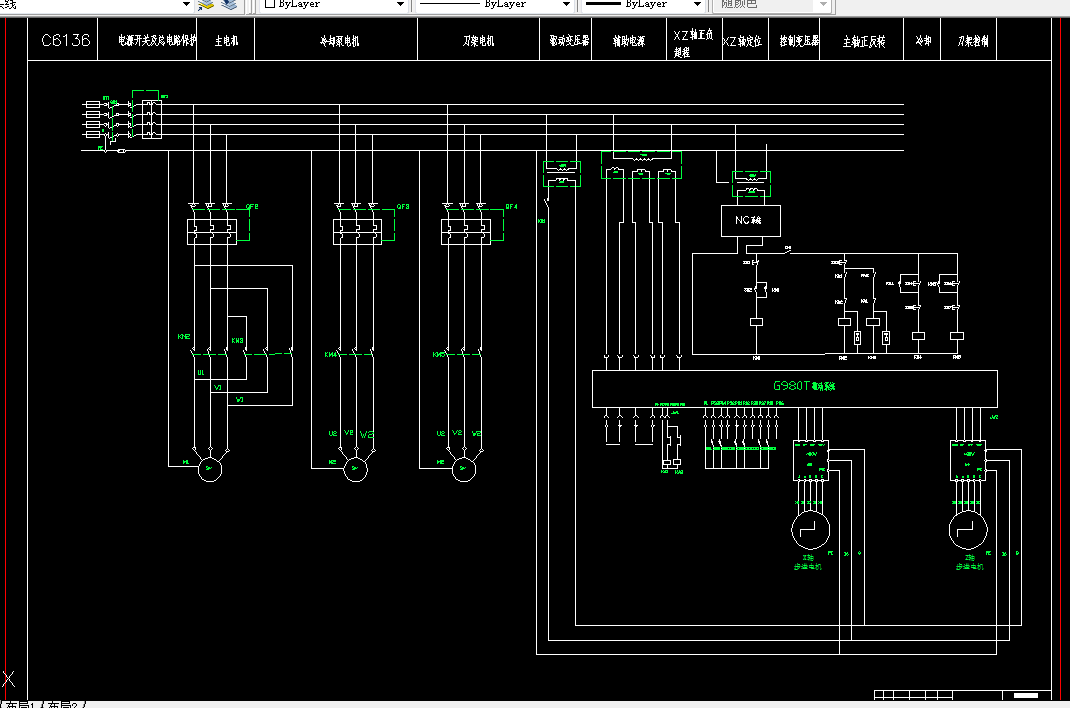

CAD版本图纸，共4张

摘   要

数控机床以它生产效率高、可加工零件多样化的特点，越来越显示出它的优越性，然而，很多资深的老企业还存在着许多原有的普通机床，如何将普通机床改造成数控机床，已成为机械加工设备改造工作的重点。

本文以C6136普通车床为例阐述了对普通机床进行技术改造的必要性，提出了该机床数控化改造的方案并实施了改造。机械部分改造主要做了以下工作：将两个进给方向的滑动丝杠改为滚珠丝杠，用伺服步进电机和减速齿轮来实现进给部分的调速，这样不仅提高了传动效率而且可以实现快速定位和准确的启、停；数字控制系统选用GSK系统，该系统达到数字化控制各部件协调工作，而且成本低；电气改造中取消原机床强电柜中的大量电气元件，改用继电器、接触器以及伺服驱动器来实现电路的控制。对改造后的机床进行了几何精度和工作精度测试，测试结果满足机床的精度要求，根据测试结果验证了机床改造的可行性和可靠性，不仅加工范围增大，同时降低了劳动强度，提高了加工效率。     与改造前相比，该机床的操作更加方便，大大降低了劳动者的劳动强度，提高了生产效率，改造后的车床可提高生产效率，保证产品质量和减轻工人的劳动强度,该方案具有投资少、见效快的优点，值得推广。

关键词：数控机床，数控化改造，数控系统

目  录

摘   要 1

1.   绪论 1

1.1  课题的研究目的和意义 1

1.2  本文的选题及主要研究内容 2

     1.2.1  主要研究内容 2

     1.2.2  数控化改造的主要环节 3

2.   C6136普通车床数控化改造方案的设计 5

2.1  总体改造方案 5

2.2  改造的技术参数 7

2.3  传动系统改装设计与计算 8

     2.3.1   纵向进给系统的设计与计算 8

     2.3.1.1 切削力的计算 8

     2.3.1.2 滚珠丝杠螺母副的计算和选型 9

     2.3.2   横向进给系统的设计与计算 15

     2.3.2.1 切削力的计算 15

2.4  减速箱体的设计 22

     2.4.1纵向进给齿轮的设计 22

     2.4.2 横向进给齿轮的设计 23

2.5  滚珠丝杠的安全使用 24

3.   步进电机的设计与选择 26

3.1  纵向步进电机的选择 27

3.2  横向步进电机的选择 31

4.   C6136车床数控化改造的数控系统 36

4.1  数控车床及数控系统的概述 36

4.2  C6136车床数控化改造的数控装置系统 39

     4.2.1  进给步进电机的驱动器选型 42

     4.2.2  分配器 42

     4.2.3  放大器 44

4.3  C6136车床数控化改造的数控系统功能 45

     4.3.1  系统工作方式 46

     4.3.2  系统报警 47

     4.3.3  系统的编程与加工功能 48

5.   CJK6136数控车床电气控制设计 49

5.1  C6136  车床电气控制 49

     5.1.1  C6136车床运动形式 49

     5.1.2  电力拖动特点和控制电路 49

5.2  CJK6136数控车床电气控制设计 50

     5.2.1  CJK6136数控车床主电路设计 50

     5.2.2  CJK6136数控车床控制电路设计 51

6.   CJK6136车床改造验收 53

6.1  机床外观检查 53

6.2  机床的性能及数控功能的试验 53

6.3  CJK6136数控车床数控系统的调试与试运行 55

7    机床的日常维护与故障分析 56

7.1  数控化机床的日常维护 56

7.2  数控机床的常见故障 57

     7.2.1 常见的数控系统故障 57

     7.2.2 常见故障的调查与分析 57

     7.2.3 机床数控系统故障的诊断方法 58

     7.2.4 维修排除故障后的总结 58

结 论 58

参考文献 59

附录：外文资料 60

致  谢 69
