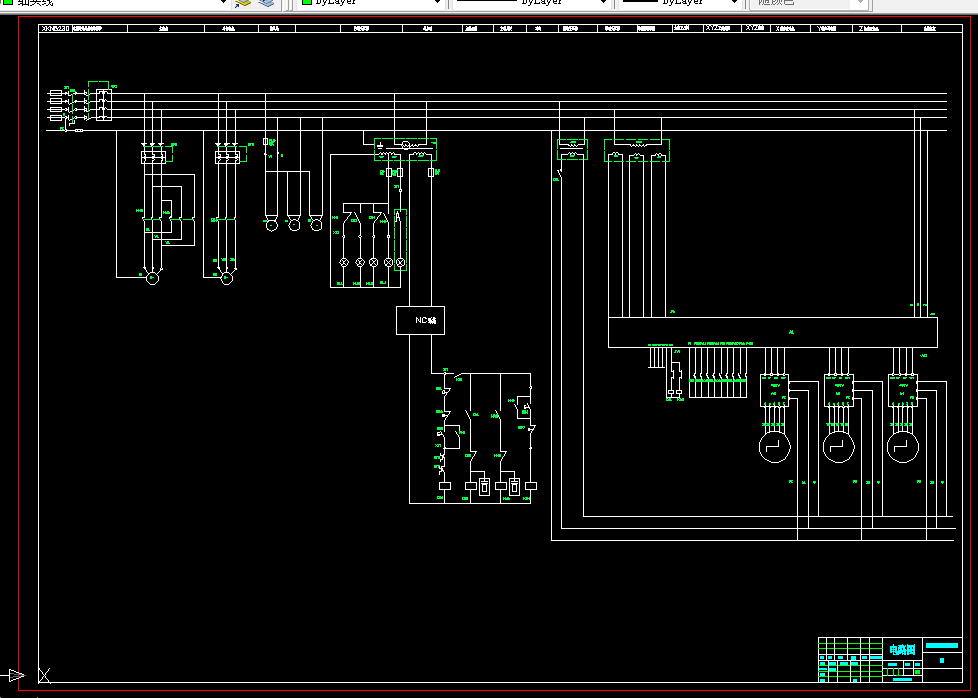

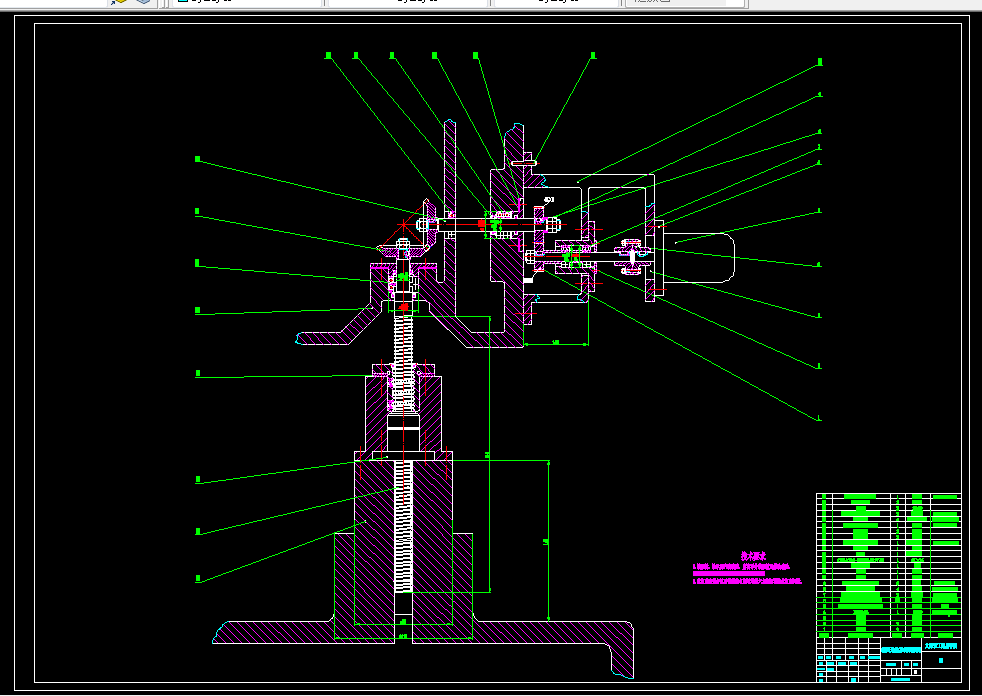

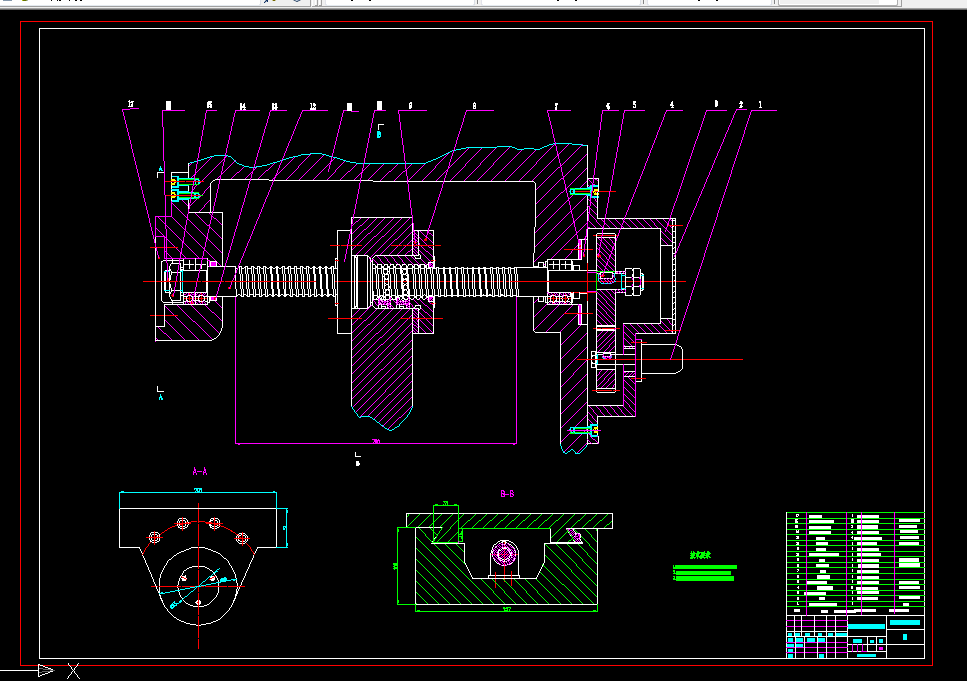

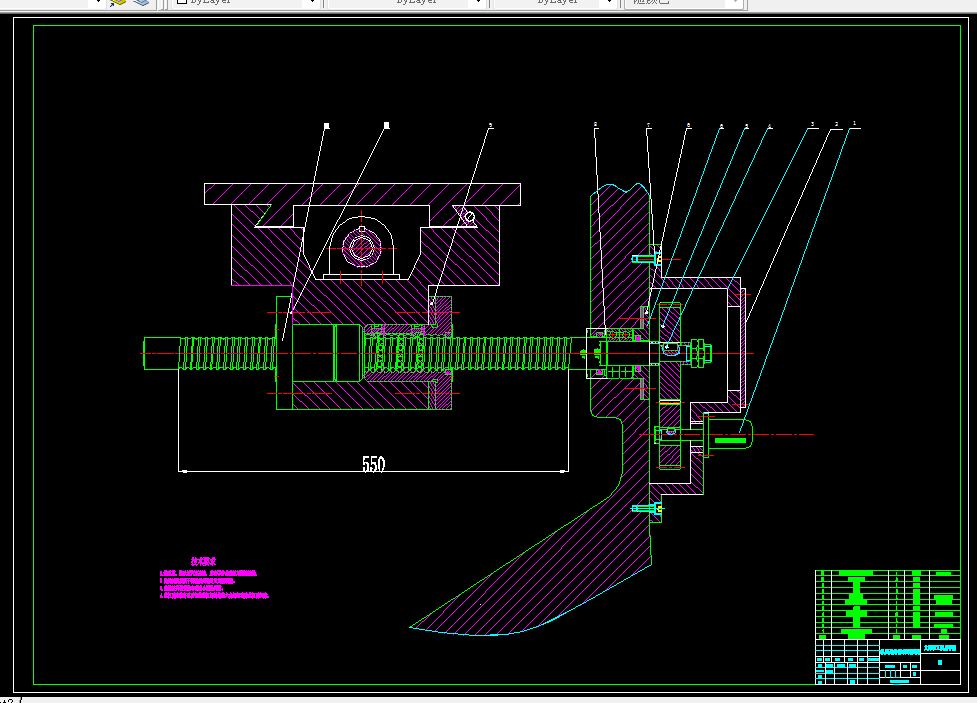

CAD版本图纸，共5张

 X5230普通铣床数控化改造

摘  要

数控机床以它生产效率高、可加工零件多样化的特点，越来越显示出它的优越性，然而，很多资深的老企业还存在着许多原有的普通机床，如何将普通机床改造成数控机床，已成为机械加工设备改造工作的重点。

本文以X5230普通铣床为例阐述了对普通机床进行技术改造的必要性，提出了该机床数控化改造的方案并实施了改造。机械部分改造主要做了以下工作：将三个进给方向的滑动丝杠改为滚珠丝杠，用伺服步进电机和减速齿轮来实现进给部分的调速，这样不仅提高了传动效率而且可以实现快速定位和准确的启、停；数字控制系统选用南京华兴数控设备有限责任公司生产的WA310M，该系统达到数字化控制各部件协调工作，而且成本低；电气改造中取消原机床强电柜中的大量电气元件，改用继电器、接触器以及伺服驱动器来实现电路的控制。对改造后的机床进行了几何精度和工作精度测试，测试结果满足机床的精度要求，根据测试结果验证了机床改造的可行性和可靠性，不仅加工范围增大，同时降低了劳动强度，提高了加工效率。     与改造前相比，该机床的操作更加方便，大大降低了劳动者的劳动强度，提高了生产效率，改造后的铣床可提高生产效率，保证产品质量和减轻工人的劳动强度,该方案具有投资少、见效快的优点，值得推广。

关键词：数控机床；数控化改造；数控系统

目  录

1．  绪论 1

1．1  课题的研究目的和意义 1

1．2  本文的选题及主要研究内容 2

1．1．1主要研究内容 2

1．1．2数控化改造的主要环节 2

2．  X5230普通铣床数控化改造方案的设计 5

2．1  设计要求 5

2．1．1总体改造方案 5

2．1．2数控铣床改造后技术参数 8

2．2 传动系统改装设计与计算 9

2．2．1纵向进给系统的设计与计算 9

2．2．2横向进给系统的改造设计与计算 20

2．2．3垂向进给系统的改造设计与计算 25

2．3  步进电机的选择 31

2．3．1纵向进给系统步进电机的确定 31

2．3．2横向进给系统步进电机的确定 32

2．3．3垂向进给系统步进电机的确定 33

3．  X5230铣床数控化改造的数控系统 35

3．1    数控系统选型 35

3．2   步进电动机的驱动器选型 37

3．2．1驱动器选型 37

3．2．2分配器 38

3．2．3放大器 41

3．2．4系统连接 41

3．3  驱动器信号输入输出 43

3．3．1信号输入输出 43

3．3．2面板开关说明 44

4．  XK5230电气系统数控改造设计 46

4．1  概述 46

4．2  电气系统数控改造设计 46

4．3  强电柜的安装与连接 47

结 论 48

参考文献 49

致谢 50
