E587-普通CA6140车床的经济型数控改造设计 下载积分：50　资料编号： E587

作品包括:

Word版说明书1份，共71页，约37000字

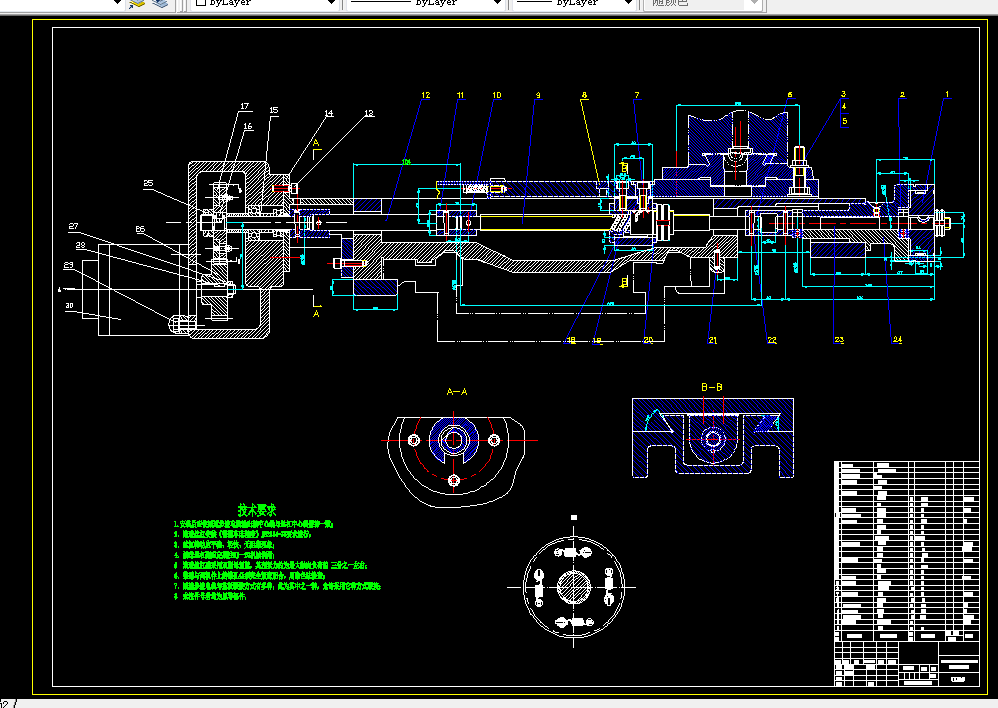

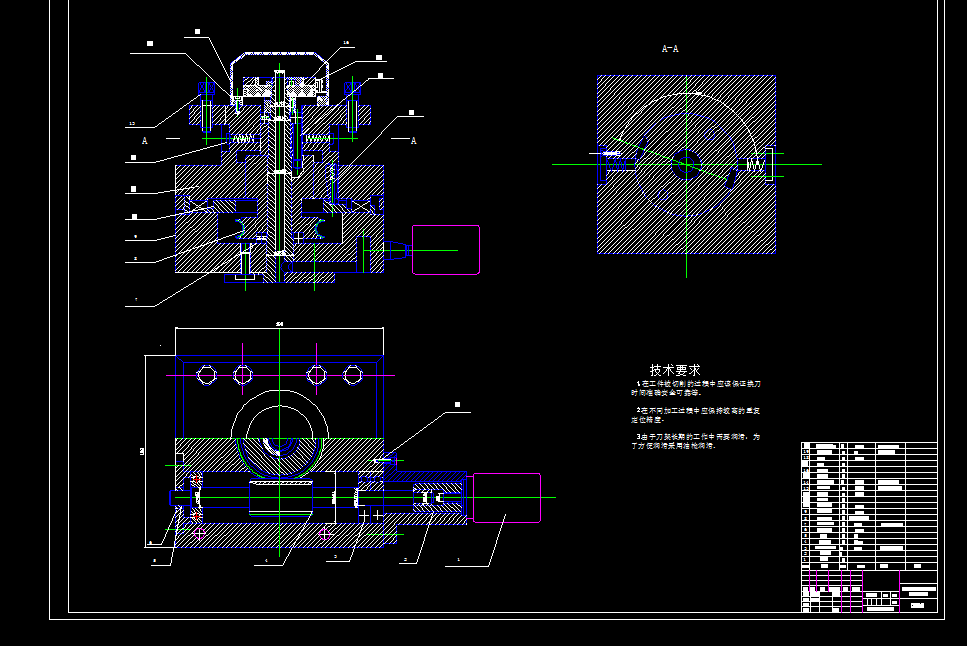

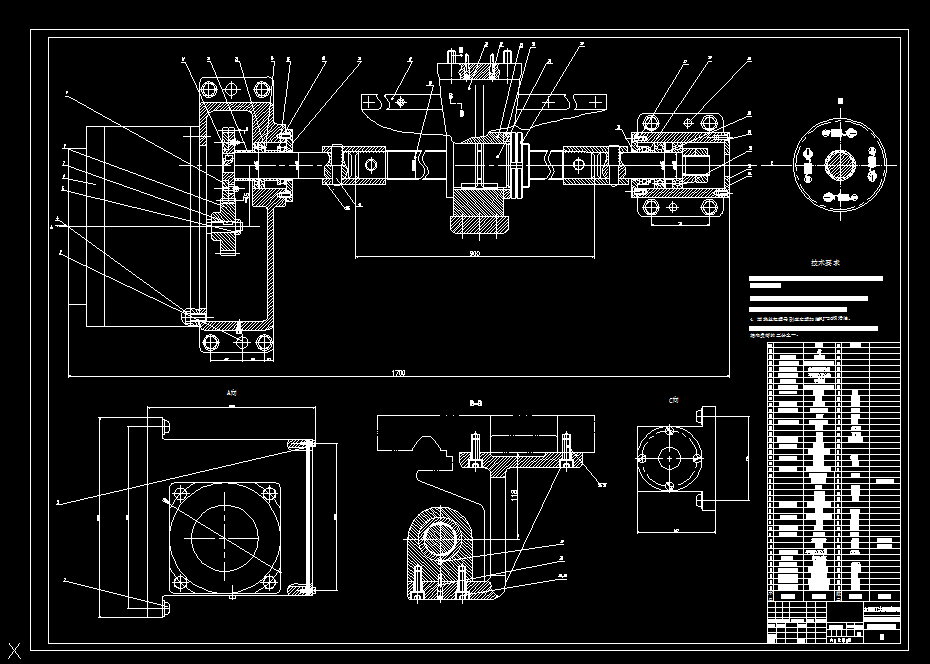

CAD版本图纸，共4张

摘   要

数控机床以它生产效率高、可加工零件多样化的特点，越来越显示出它的优越性，然而，很多资深的老企业还存在着许多原有的普通机床，如何将普通机床改造成数控机床，已成为机械加工设备改造工作的重点。

本文以CA6140普通车床为例阐述了对普通机床进行技术改造的必要性，提出了该机床数控化改造的方案并实施了改造。机械部分改造主要做了以下工作：将两个进给方向的滑动丝杠改为滚珠丝杠，用伺服步进电机和减速齿轮来实现进给部分的调速，这样不仅提高了传动效率而且可以实现快速定位和准确的启、停；数字控制系统选用广州数控设备有`。

关键词：数控机床；数控化改造；数控系统

  目  录

1  绪论 1

   1．1 课题的研究目的和意义 1

   1．2 本文的选题及主要研究内容 1

1.2.1 主要研究内容 1

       1.2.2 数控化改造的主要环节 2

2  CA6140普通车床数控化改造方案的设计 4

2.1 总体改造方案 4

2.2 改造的技术参数 5

2.3 传动系统改装设计与计算 6

2.3.1 纵向进给系统的设计与计算 6

2.3.2 横向进给系统的设计与计算 13

2.4 减速箱体的设计 19

2.4.1 纵向进给齿轮的设计 19

2.4.2 横向进给齿轮的设计 19

2.5 滚珠丝杠的安全使用 20

3  步进电机的设计与选择 22

3.1 纵向步进电机的选择 22

3.2 横向步进电机的选择 26

4  CA6140车床数控化改造的数控系统 31

4.1 数控车床及数控系统的概述 31

4.2 CA6140车床数控化改造的数控装置系统 33

4.2.1 数控装置系统选型 33

4.2.2 进给步进电机的驱动器选型 35

4.2.3 分配器 35

4.2.4 放大器 37

4.3 CA6140车床数控化改造的数控系统功能 38

4.3.1 系统工作方式 38

4.3.2 系统报警 39

4.3.3 系统的编程与加工功能 40

5   CJK6140数控车床电气控制设计 41

5.1 CA6140车床电气控制 41

5.1.1 CA6140车床运动形式 41

5.1.2 电力拖动特点和控制电路 41

5.2 CJK6140数控车床电气控制设计 41

5.2.1 CJK6140数控车床主电路设计 41

5.2.2 CJK6140数控车床控制电路设计 42

6  CJK6140车床改造验收 45

6.1 机床外观检查 45

6.2 机床的性能及数控功能的试验 45

6.3 CJK6140数控车床数控系统的调试与试运行 46

结 论 47

参考文献 48

附录：外文资料 49

致  谢 64
