G058-扬声器锥形盘架复合模具设计[2套模具] 下载积分：50　资料编号： G058

作品包括:

Word版说明书一份，共30页，约6600字

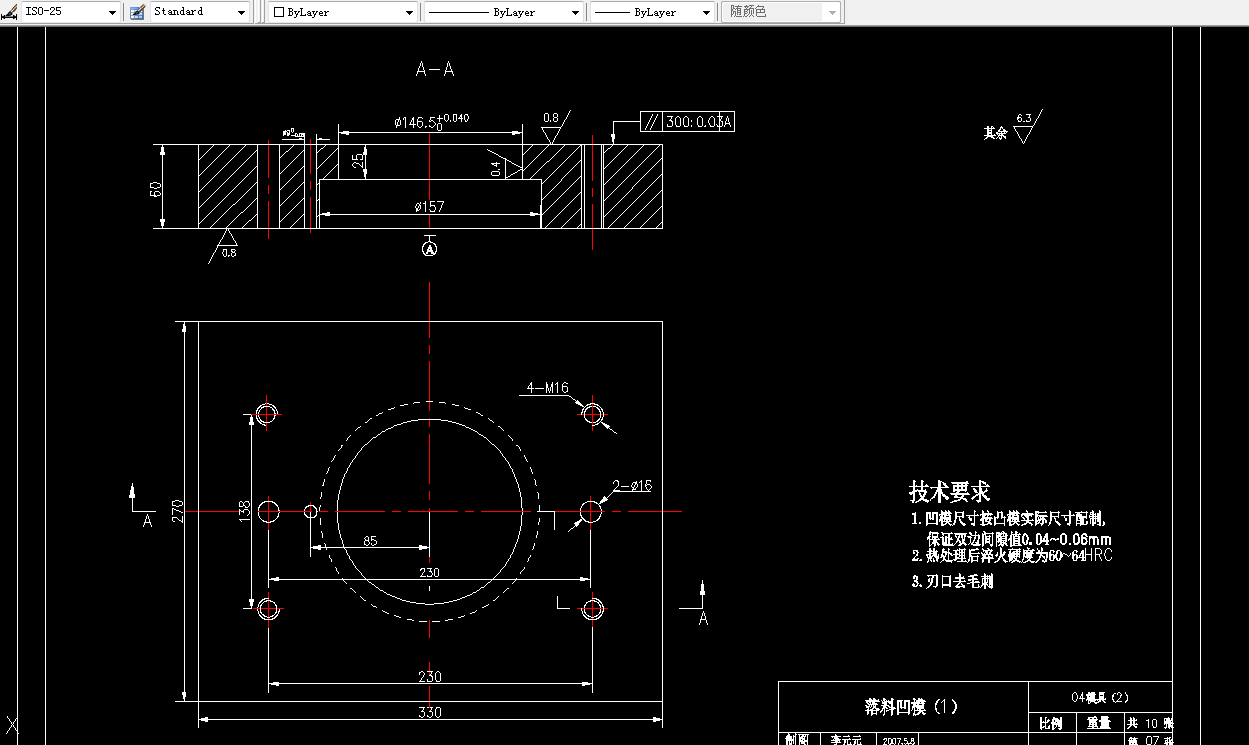

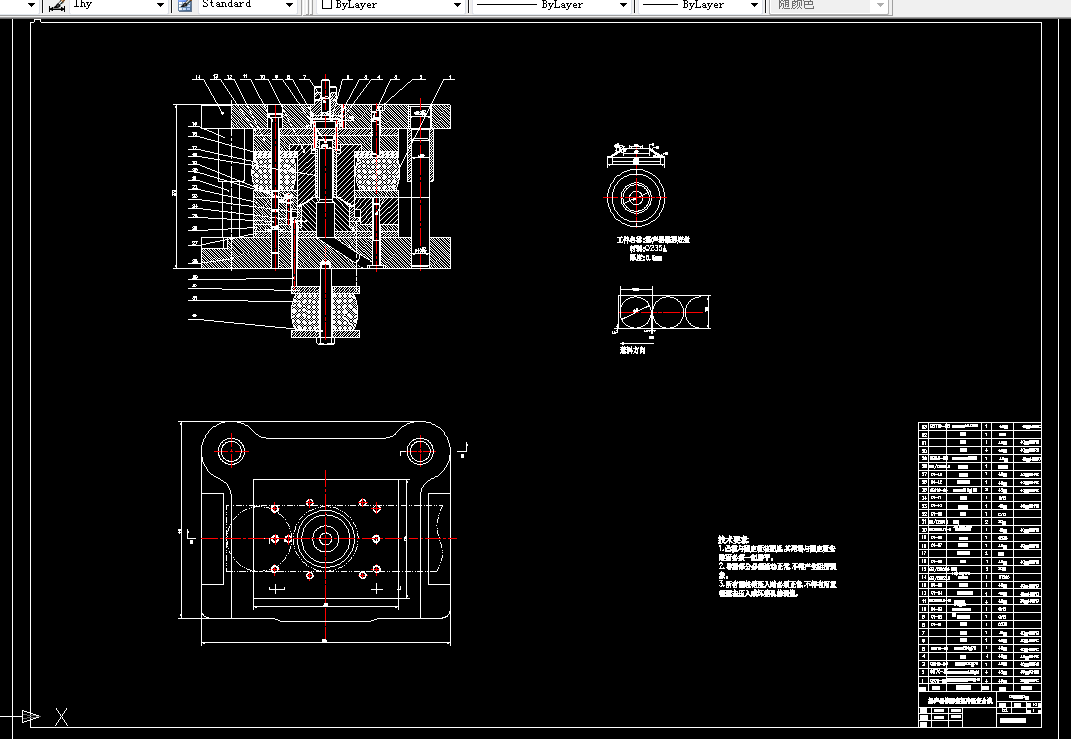

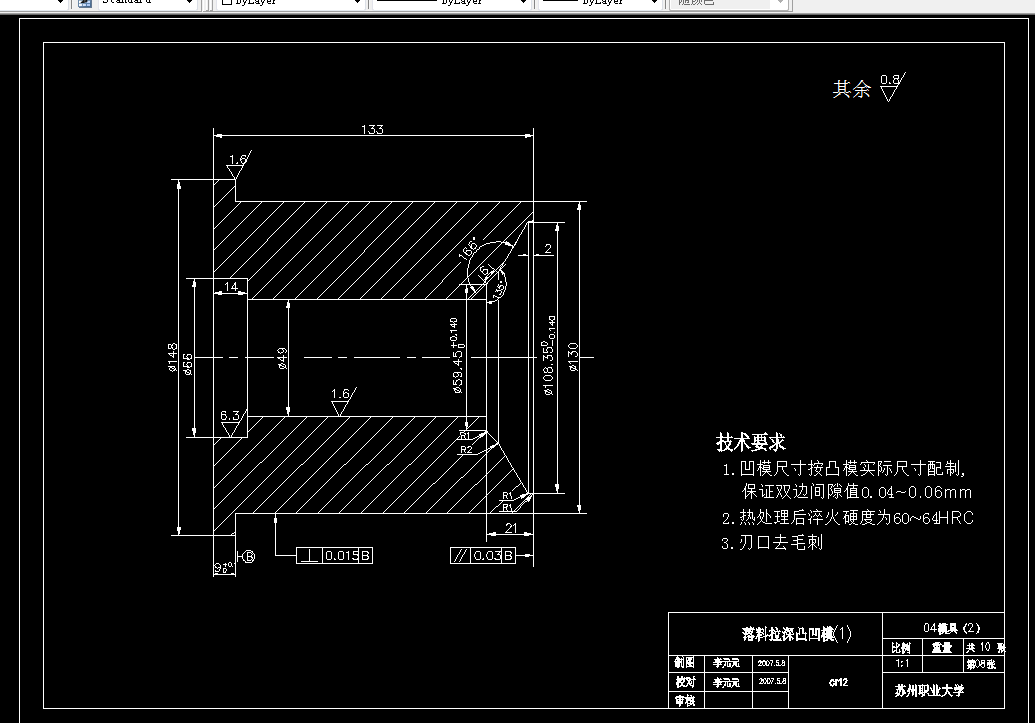

CAD版本图纸，共9张:

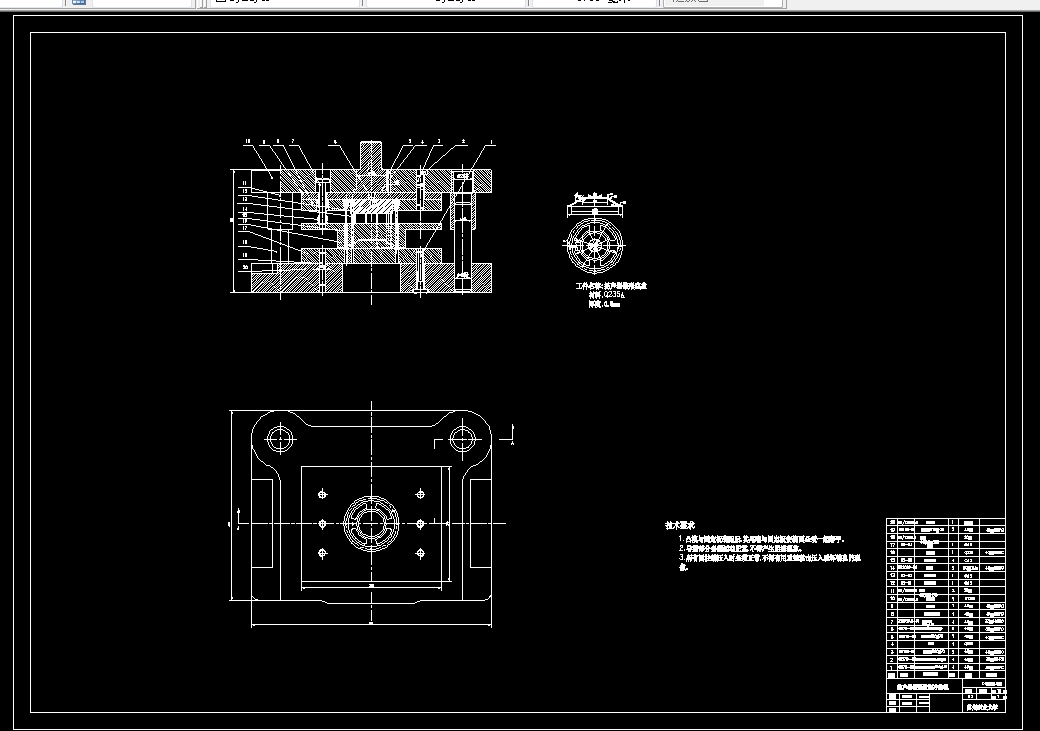

扬声器锥形盘架复合模

摘  要：当今制造业越来越广泛的使用冲压模具技术，究其原因还是因为其可进行大批量生产，生产成本低等优势方面。

本文是为自拟的扬声器锥形盘架压模设计。利用UG或PRO/E软件进行冲压模具设计,设计全部模具零件,完成装配;并利用冲压CAE软件(dynaform/uniform/autoform)对整个冲压过程进行模拟分析,从而优化与确定最佳工艺参数。在设计方面，我们谈到了如何选择模具生产该产品，以及模具上所需要的各个零件的设计参数和功能参数，还有冲压设备的选择。

本文列出了模具零件的排样，压力中心，冲裁力以及主要工作零件等方面的详细计算过程。

由于笔者水平有限，不足之处再所难免，请不吝批评斧正。

关键词： 制造材料，尺寸，模具图纸
