G177-水管联接压盖模具设计 下载积分：50　资料编号： G177

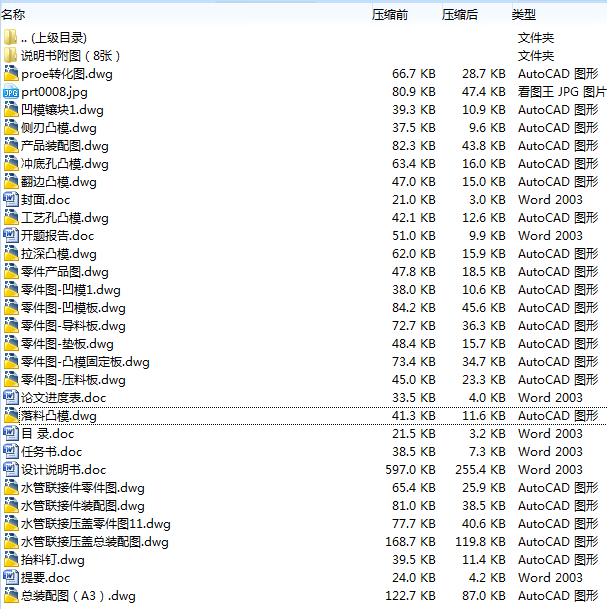

作品包括:

Word版说明书一份，共24页，约8500字

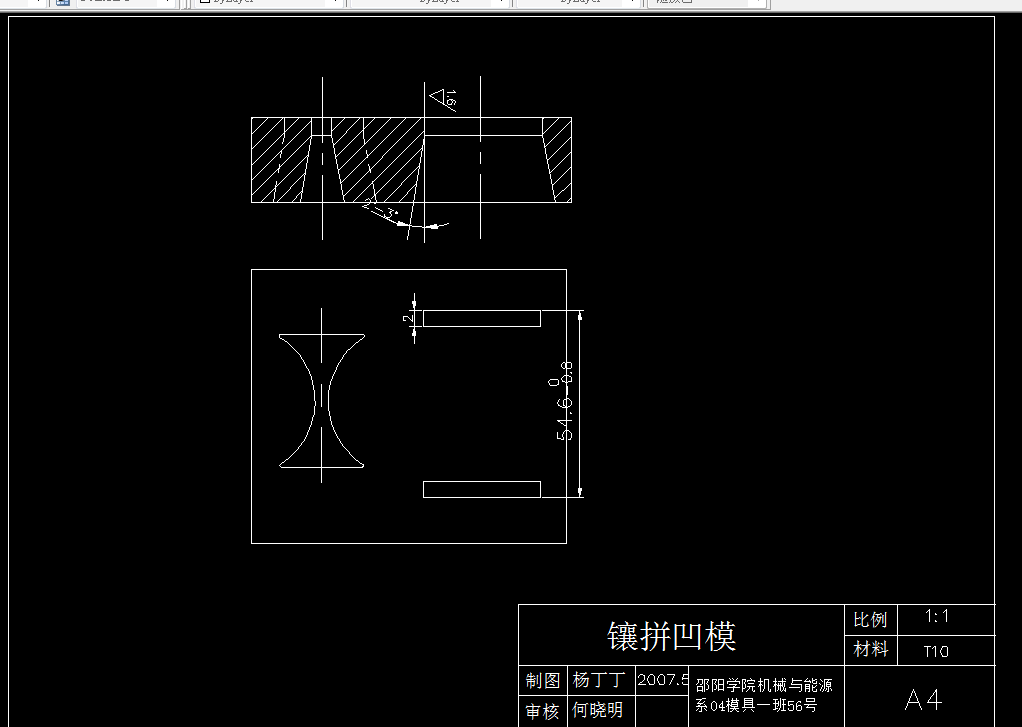

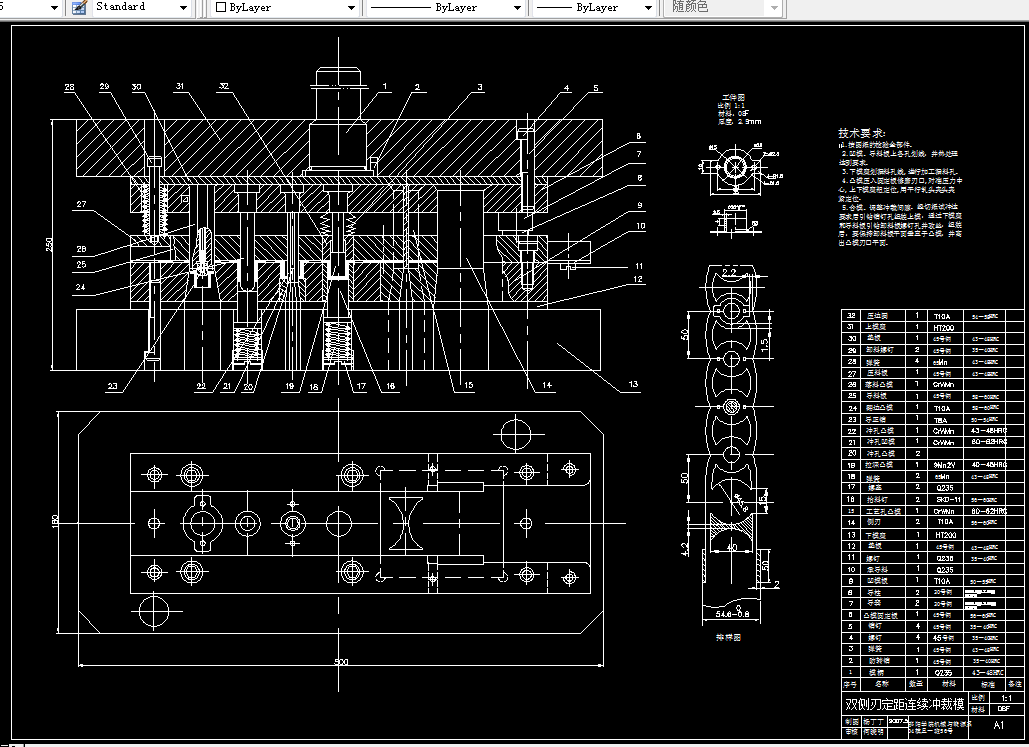

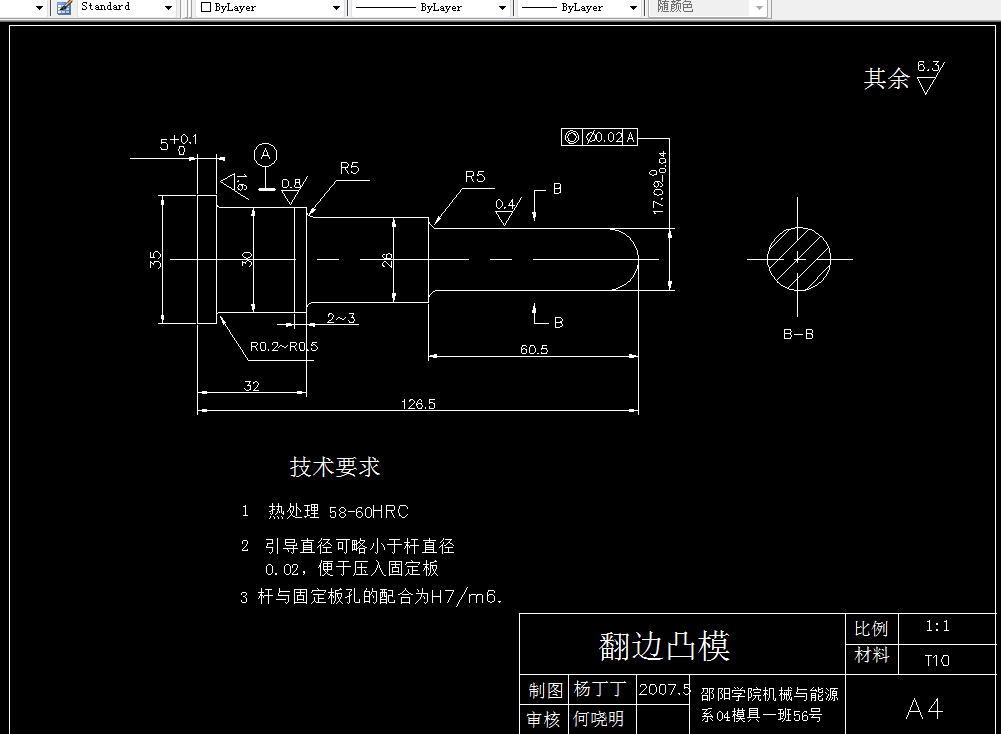

CAD版本图纸，共22张:

内容提要

     水管联接压盖是用级进模生产的机械产品，采用双侧刃定距、弹压卸料、自然落料多工位连续冲载所得。

本模具结构特点:

(1) 下模固定板具有高精度、长寿命：下模固定板与凸模固定板一样，选用淬透性好、淬火变形小的合金模具钢材料，热处理达HRC50—55，线切割加工，以保证下模固定板的高精度和长寿命。

(2) 快速更换冲裁凹模镶块：更换凹模时，用一个销钉从下模垫板的废料落孔将凹模镶块从固定板内顶出，不必拆卸联接固定板的螺钉和销钉，有时还无需将模具从高速冲床上卸下，因此更换凹模速度快，而且可保证模具的重复装配精度，提高模具的使用寿命。

目  录

前言……………………………………………………………………………………1

一，冲压件工艺的分析………………………………………………………………2

二，主要工艺参数的计算……………………………………………………………2

三，确定工艺方案及模具结构………………………………………………………5

四，模具设计计算……………………………………………………………………5

五，导料与定距机构设计……………………………………………………………12

六，固定机构的设计…………………………………………………………………13

七，弹性元件的设计计算……………………………………………………………14

八，设计并绘制总装配图、选取标准件（附图）…………………………………15

九，绘制非标准零件图（附图）……………………………………………………16

十，本模具的工作过程及特点………………………………………………………16

十一，结束语…………………………………………………………………………18

十二，参考文献………………………………………………………………………19
