H414-蜗杆齿轮减速器设计【含inventor三维】F=1844，V=0.32ms，D=320 下载积分：150　资料编号： H414

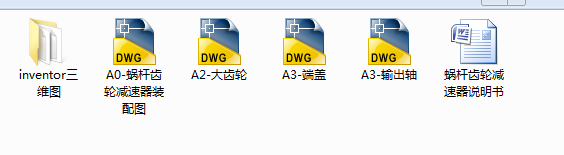

作品包括:

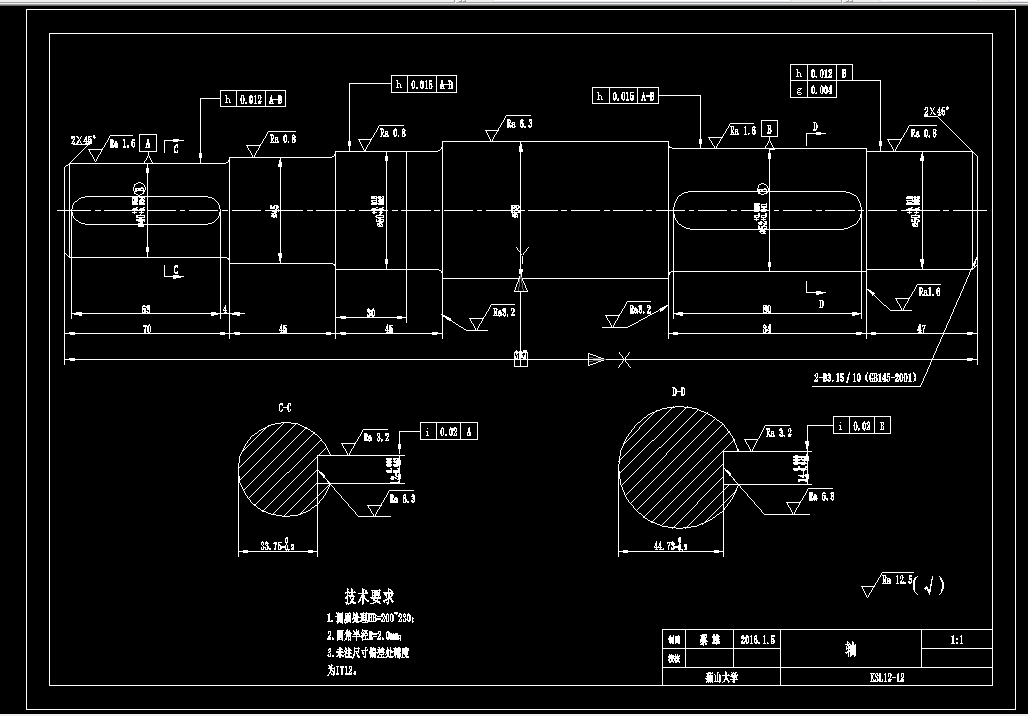

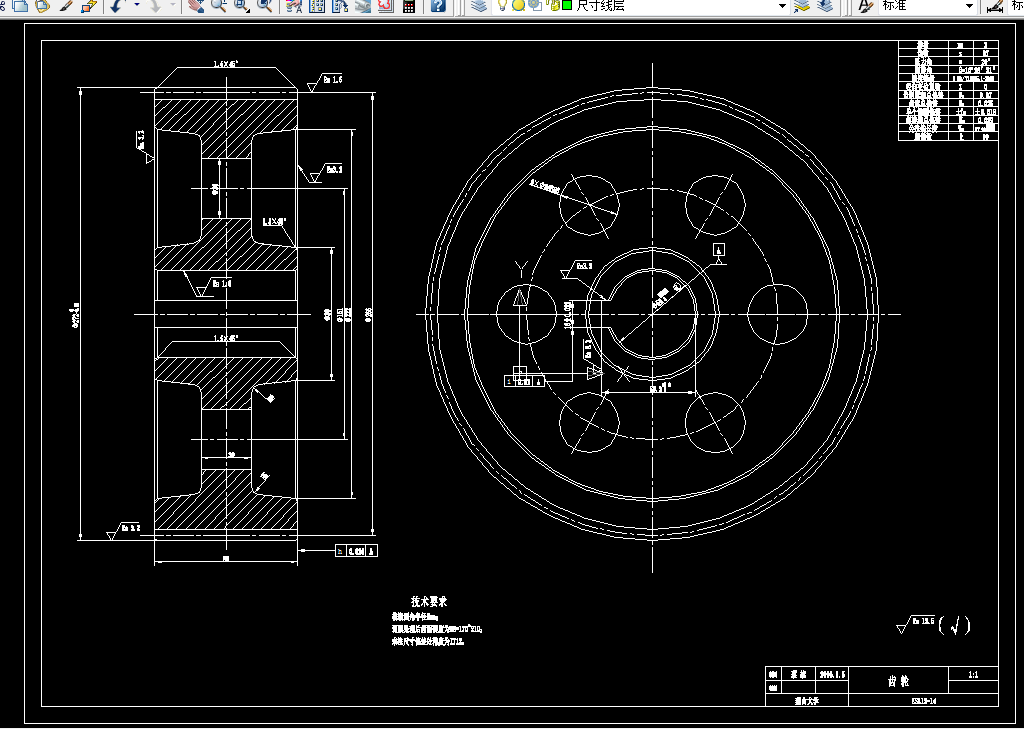

Word版说明书1份，共30页，约11000字

CAD版本图纸，共4张

三维图一份

目录

一. 项目设计目标与技术要求 1

1.1任务描述 1

1.2技术要求 1

二.传动系统方案制定与分析 1

三.传动方案的技术设计与分析 1

3.1电动机选择与确定 1

3.1.1电动机类型和结构形式选择 1

3.1.2电动机容量的确定 1

3.1.3电动机转速选择 2

3.2传动装置总传动比确定及分配 2

3.2.1传动装置总传动比确定 2

3.2.2各级传动比分配 2

四. 关键零部件的设计与计算 4

4.1设计原则制定 4

4.2齿轮传动设计方案 4

4.3第一级齿轮传动设计计算 4

4.3.1第一级齿轮传动参数设计 4

4.3.2第一级齿轮传动强度校核 6

4.3.3热平衡计算 6

4.4第二级齿轮传动设计计算 7

4.4.1第二级齿轮传动参数设计 7

4.4.2第二级齿轮传动强度校核 10

4.5轴的初算 11

4.6键的选择及键联接的强度计算 12

4.6.1键联接方案选择 12

4.6.2键联接的强度计算 12

4.7滚动轴承选择及轴的支撑方式 12

五. 传动系统结构设计与总成 13

5.1装配图设计及部件结构选择、执行机械设计标准与规范 13

5.1.1装配图整体布局 13

5.1.2轴系结构设计与方案分析 13

5.2零件图设计 15

5.3主要零部件的校核与验算 15

5.3.1轴系结构强度校核 15

5.3.2滚动轴承的寿命计算 19

六． 主要附件与配件的选择 21

6.1联轴器选择 21

6.2润滑与密封的选择 21

6.2.1润滑方案的选择 21

6.2.2密封方案的选择 22

6.3通气器 22

6.4油标 22

6.5螺栓及吊环螺钉 22

6.6油塞 23

6.7其它 23

七． 零部件精度与公差的制定 23

7.1精度设计制定原则 23

7.2减速器主要结构、配合要求 23

7.3减速器主要技术要求 24

八．项目经济性分析与安全性分析 24

8.1零部件材料、工艺、精度等选择经济性 24

8.2减速器总重量估算及加工成本初算 25

8.3安全性分析 25

8.4经济性与安全性综合分析 25

九．设计小结 26

十．参考文献 26
