H429-二级展开式圆柱齿轮减速器【含SW三维动画】F=1474N D=290 V=0.75ms 下载积分：150　资料编号： H429

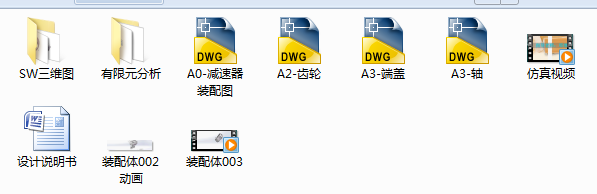

作品包括:

Word版说明书1份，共59页，约19000字

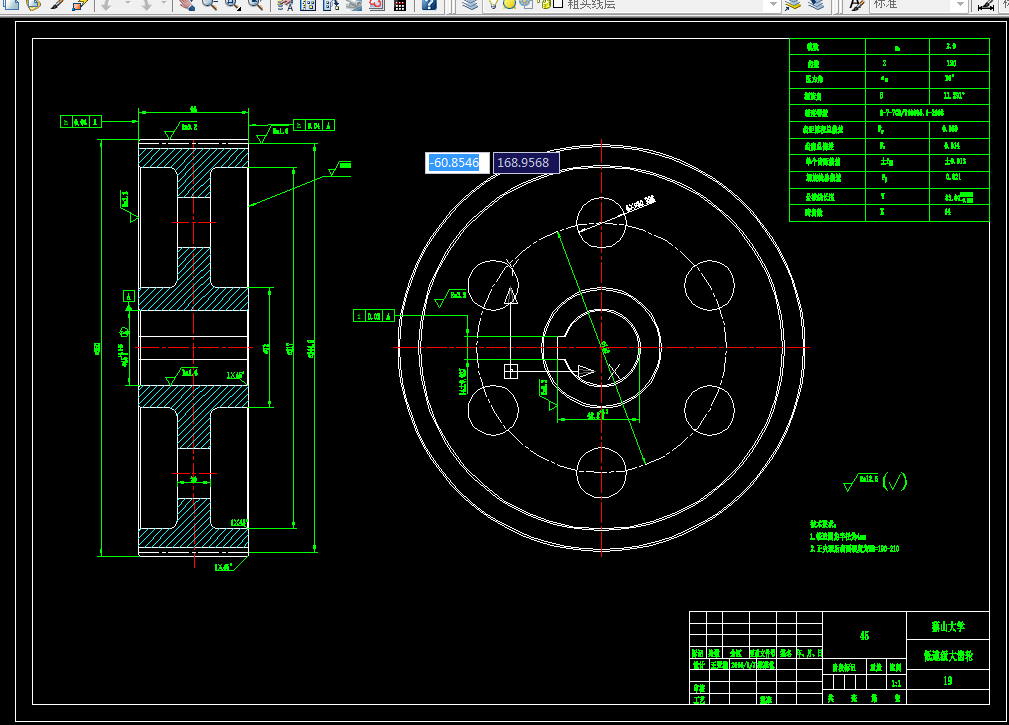

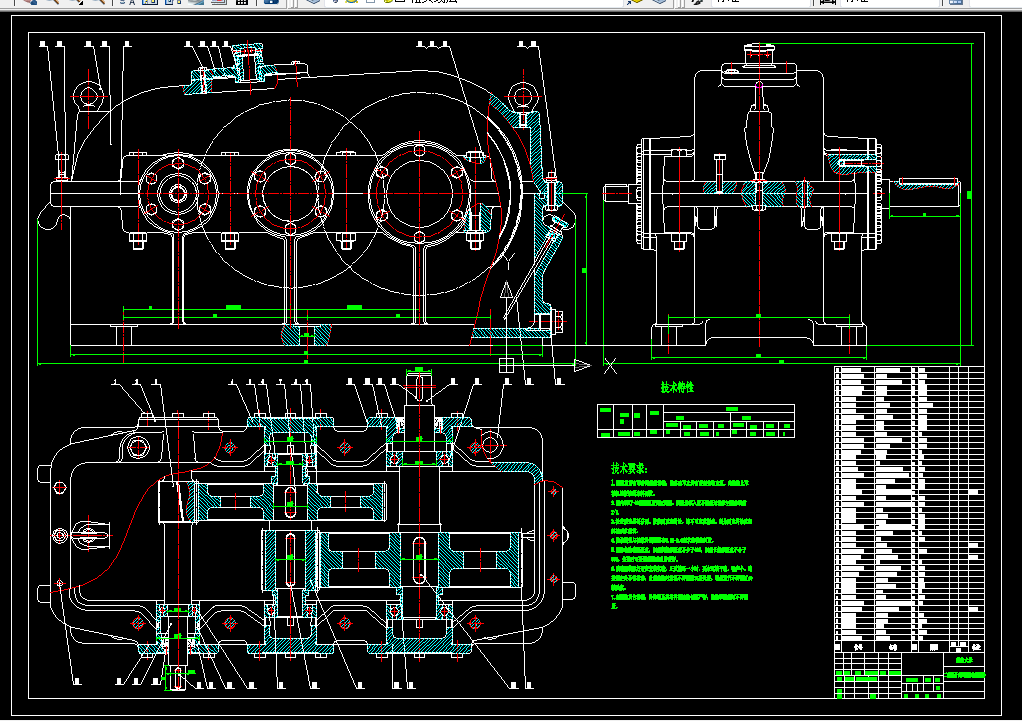

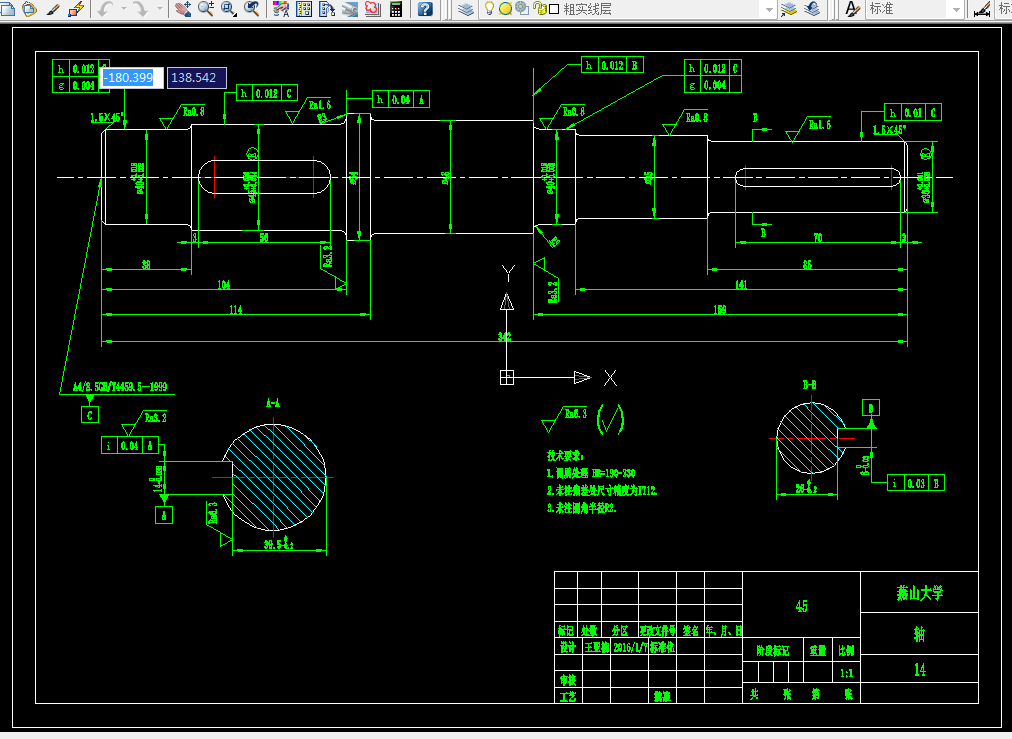

CAD版本图纸，共4张

SW三维图一份

目   录

1 项目设计目标与技术要求……………………………………………………………… .4

    1.1任务描述…………………………………………………………………………………4

    1.2技术要求…………………………………………………………………………………4

2传动系统方案制定与分析……………………………………………………………… .5

3 传动方案的技术设计与分析…………………………………………………………… 9

3.1 电动机选择与确定…………………………………………………………………….9

3.1.1 电动机类型和结构形式选择……………………………………………… 9

3.1.2 电动机容量确定……………………………………………………………… 10

3.1.3 电动机转速选择……………………………………………………………….10

3.2 传动装置总传动比确定及分配…………………………………………………...11

3.2.1 传动装置总传动比确定………………………………………………………11

3.2.2 各级传动比分配…………………………………………………………….….12

3.2.2.1 分配方案……………………………………………………………….…..12

3.2.2.2 各级传动比确定……………………………………………………..…..12

4 关键零部件的设计与计算…………………………………………………………….….14

4.1 设计原则制定……………………………………………………………………………14

4.2齿轮传动设计方案…………………………………………………………………….16

4.3 第一级齿轮传动设计计算……………………………………………………..……17

4.3.1 第一级齿轮传动参数设计……………………………………………….……17

4.3.2 第一级齿轮传动强度校核……………………………………………….……20

4.4第二级齿轮传动设计计算…………………………………………………….…….21

4.4.1 第二级齿轮传动参数设计……………………………………………….……21

4.4.2 第二级齿轮传动强度校核……………………………………………….……25

4.5 轴的初算…………………………………………………………………………….…..26

4.6 键的选择及键联接的强度计算……………………………………………….……27

4.6.1 键联接方案选择………………………………………………………………….27

    4.6.2 键联接的强度计算…………………………………………………………..…….29

4.7 滚动轴承选择及轴的支撑方式……………………………………………….….29

5 传动系统结构设计与总成……………………………………………………………..….30

5.1装配图设计及部件结构选择、执行机械设计标准与规范…………………30

5.1.1装配图整体布局…………………………………………………………………...30

5.1.2 轴系结构设计与方案分析………………………………………………….……33

5.1.2.1 高速轴结构设计与方案分析………………………………………………35

5.1.2.2 中间轴结构设计与方案分析………………………………………………35

5.1.2.3 低速轴结构设计与方案分析………………………………………………36

5.2零件图设计…………………………………………………………………………….…..37

5.3 主要零部件的校核与验算…………………………………………………………..…39

5.3.1 轴系结构强度校核(选择低速轴进行校核) …………………………….……39

5.3.2 滚动轴承的寿命计算…………………………………………………………..……44

6主要附件与配件的选择……………………………………………………………………….45

6.1联轴器选择……………………………………………………………………………….…45

6.2 润滑与密封的选择…………………………………………………………………….….46

6.2.1 润滑方案对比及确定。与环境要求关系………………………………….…46

6.2.2 密封方案对比及确定。与环境保护要求关系………………………………47

6.3 通气器………………………………………………………………………………..……….48

6.4 油标……………………………………………………………………………………....…..48

6.5 螺栓及吊环螺钉…………………………………………………………………….……..49

6.6油塞……………………………………………………………………………..…………....50

6.7其它………………………………………………………………………………….………..50

7 零部件精度与公差的制定………………………………………………………….…………51

7.1 精度设计制定原则………………………………………………………………………..51

7.2 减速器主要结构、配合要求……………………………………………………..……52

7.3 减速器主要技术要求…………………………………………………………………….52

8 项目经济性分析与安全性分析……………………………………………………..………52

  8.1 零部件材料、工艺、精度等选择经济性…………………………………...………52

8.2 减速器总重量估算及加工成本初算…………………………………………………53

8.3安全性分析…………………………………………………………………………..…….53

  8.4 经济性与安全性综合分析………………………………………………………….……55

9 设计小结……………………………………………………………………………………..…..55

10 参考文献…………………………………………………………………………………..……55

11.附件………………………………………………………………………………………………58

   11.1铸铁减速器箱体结构尺寸……………………………………………………………58

  11.2三维模型展示…………………………………………………………………………….59
