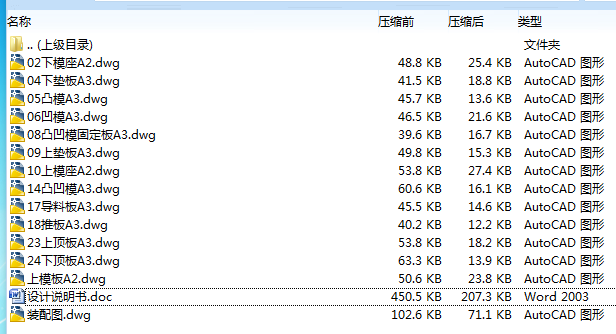

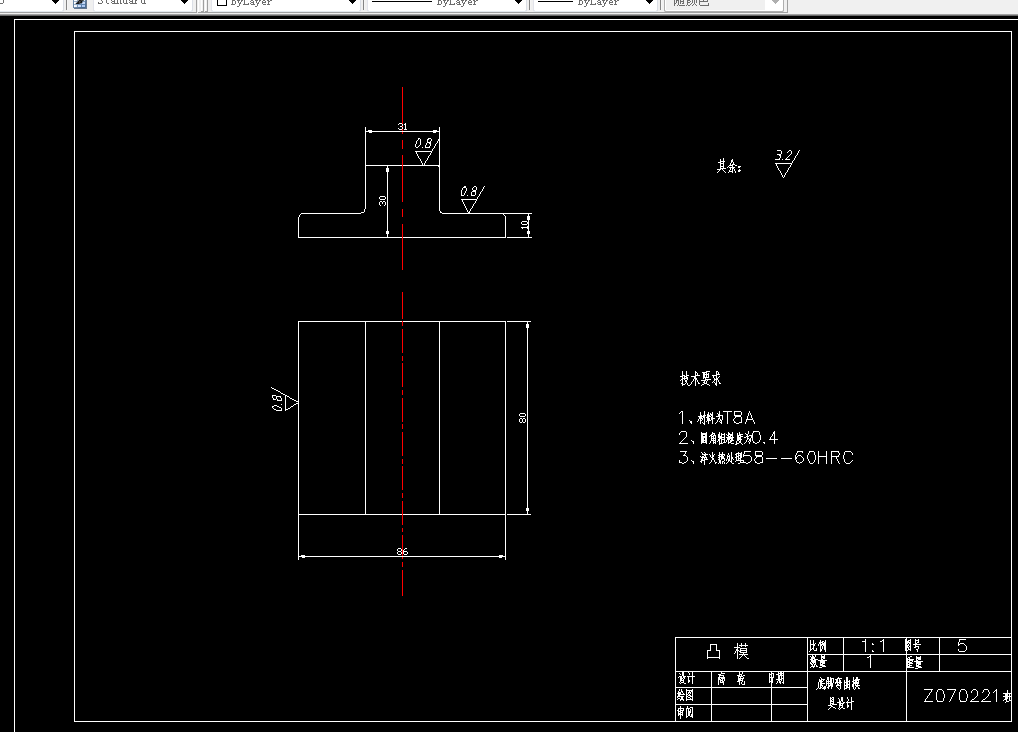

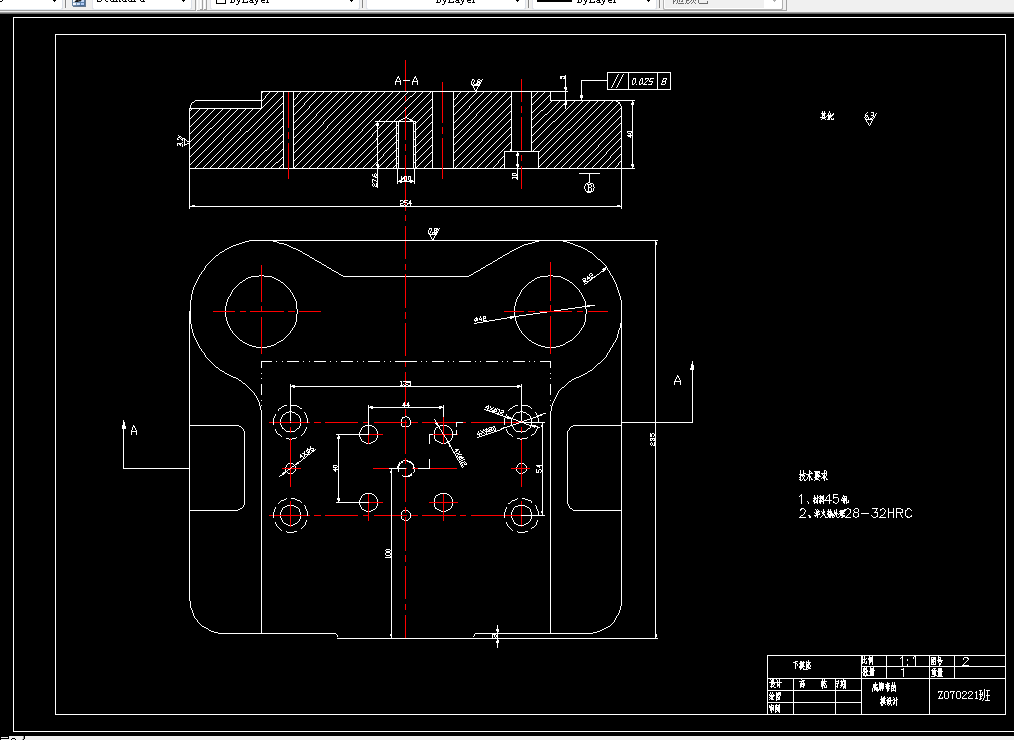

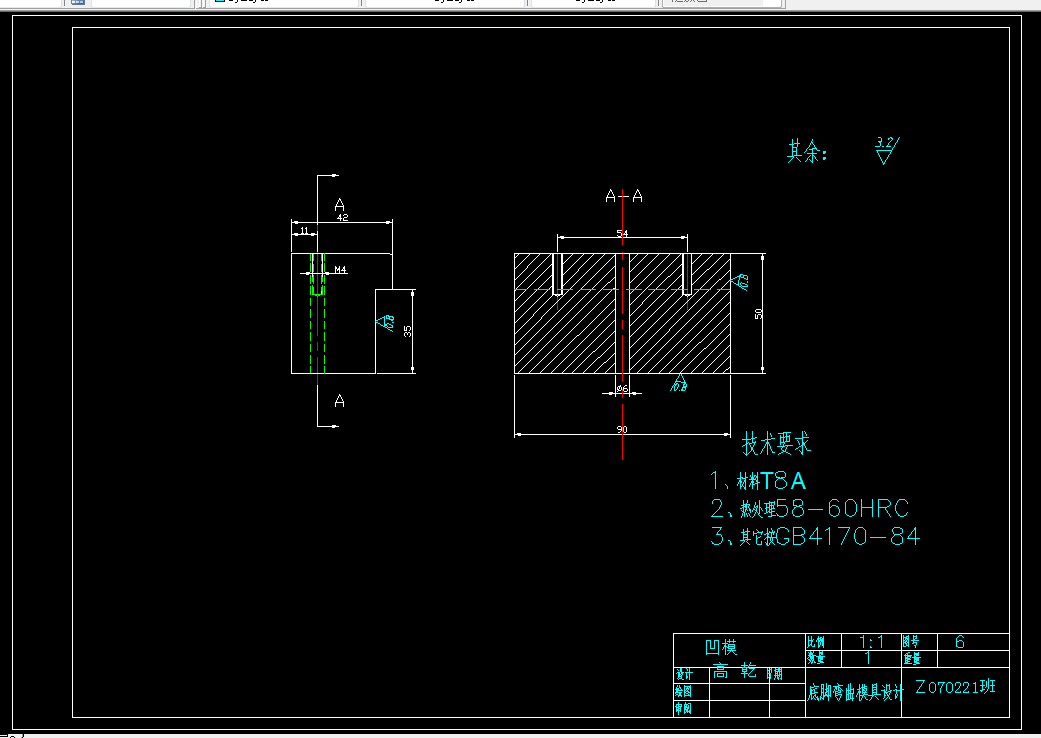

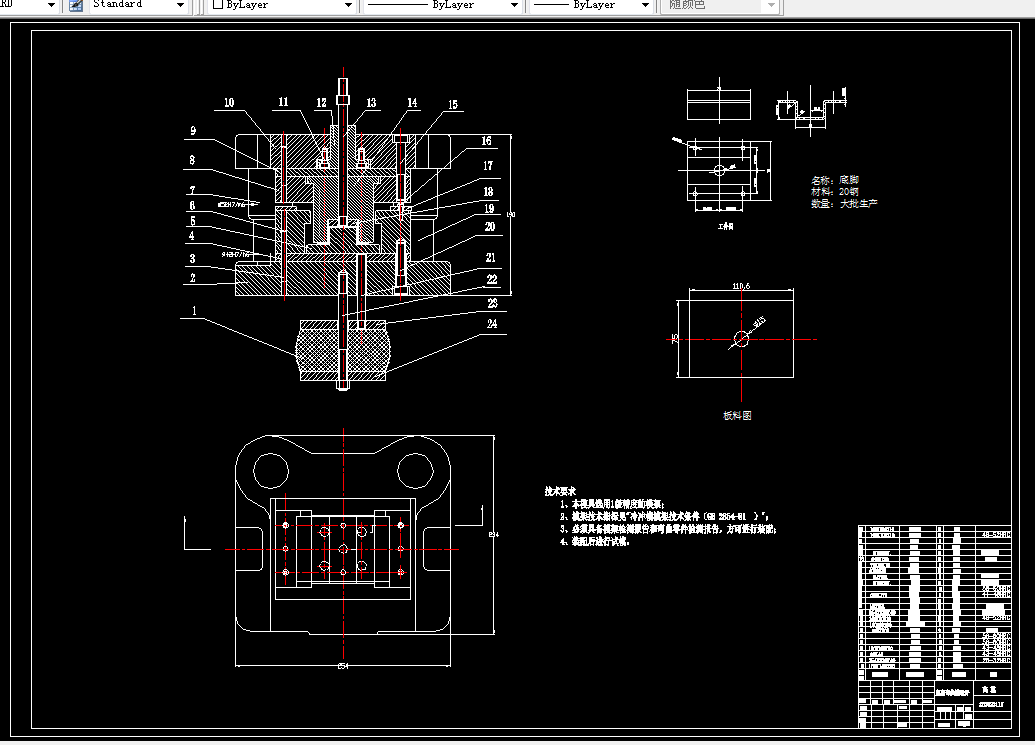

CAD版本图纸，共14张

底脚弯曲模具设计

摘 要

冲压模具在实际工业生产中应用广泛。在传统的工业生产中，工人生产的劳动强度大、劳动量大，严重影响生产效率的提高。随着当今科技的发展， 工业生产中模具的使用已经越来越引起人们的重视，而被大量应用到工业生产中来。冲压模具的自动送料技术也投入到实际的生产中，冲压模具可以大大的提高劳动生产效率，减轻工人负担，具有重要的技术进步意义和经济价值。

    本文对冷冲压技术的分类、特点及发展方向作了简略概述；论述了冲压零件的形成原理、基本模具结构与运动过程及其设计原理；对典型的冲压件模具进行了设计：底脚冲压复合模设计解决了四角形弯曲件的加工难题、带有浮动凸模的弯曲复合模设计、在室温的条件下对坯件进行冲压成形，生产效率提高，经济效益显著。

本文介绍的模具实例结构简单实用，使用方便可靠，对类似工件的大批量生产具有一定的参考作用。

关键词：冲压，模具，制造，模具设计，弯曲

目　录

前 言 1

第1章 设计任务和产品图 4

第2章 弯曲工艺性分析 5

2.1 零件的工艺性分析 5

2.2  结构工艺性分析 5

第3章弯曲工艺方案确定 7

3.1 计算毛坯尺寸 7

3.2 排样形式 7

第4章 冲压工艺计算及设备选择 9

4.1 计算弯曲力 9

4.2 选择压力机 9

第5章 模具结构形式的选择和计算 11

5.1 凹模与凸模圆角半径 11

5.1.1 凸模圆角半径 11

5.1.2 凹模圆角半径 11

5.1.3 凹模深度 11

5.2模具结构形式选择 11

5.2.1 凸凹模间隙确定 11

5.2.2 模具结构选择 12

5.3 凸模的设计 13

5.4 凹模的设计 14

5.5 凸凹模的设计 14

结　论 16

致 谢 17

参考文献 18

外文资料翻译 19
