作品描述

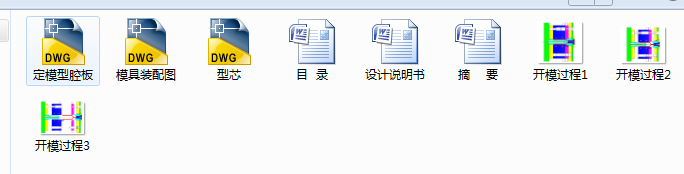

作品包括:

Word版说明书1份，共7页，约1500字

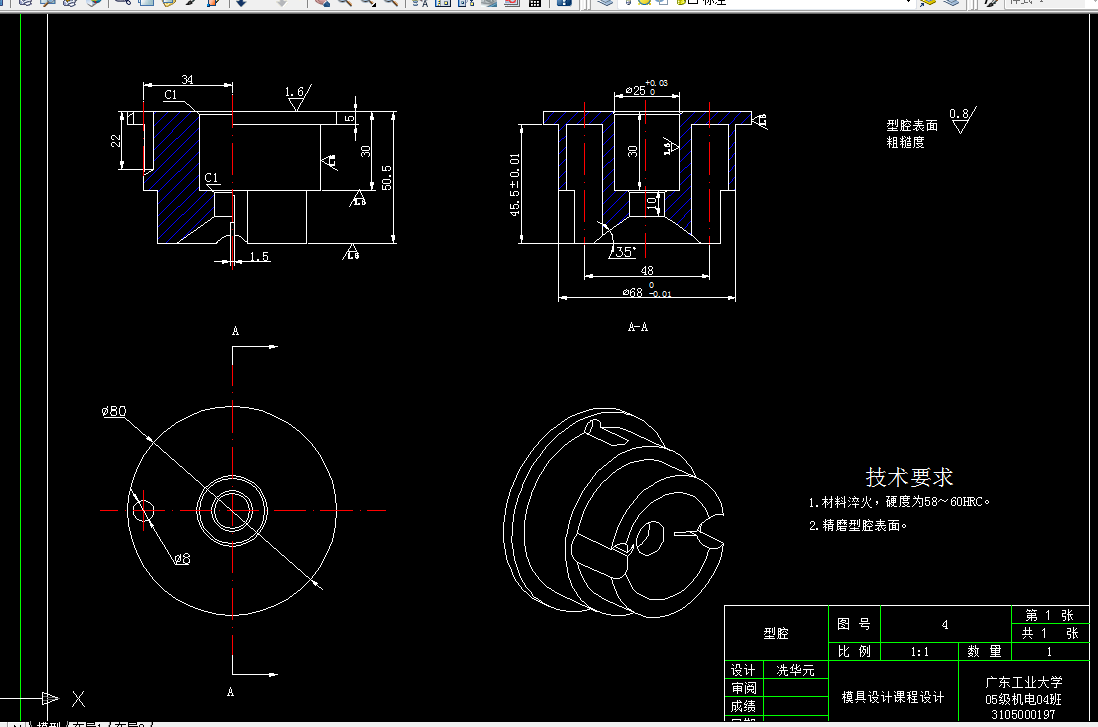

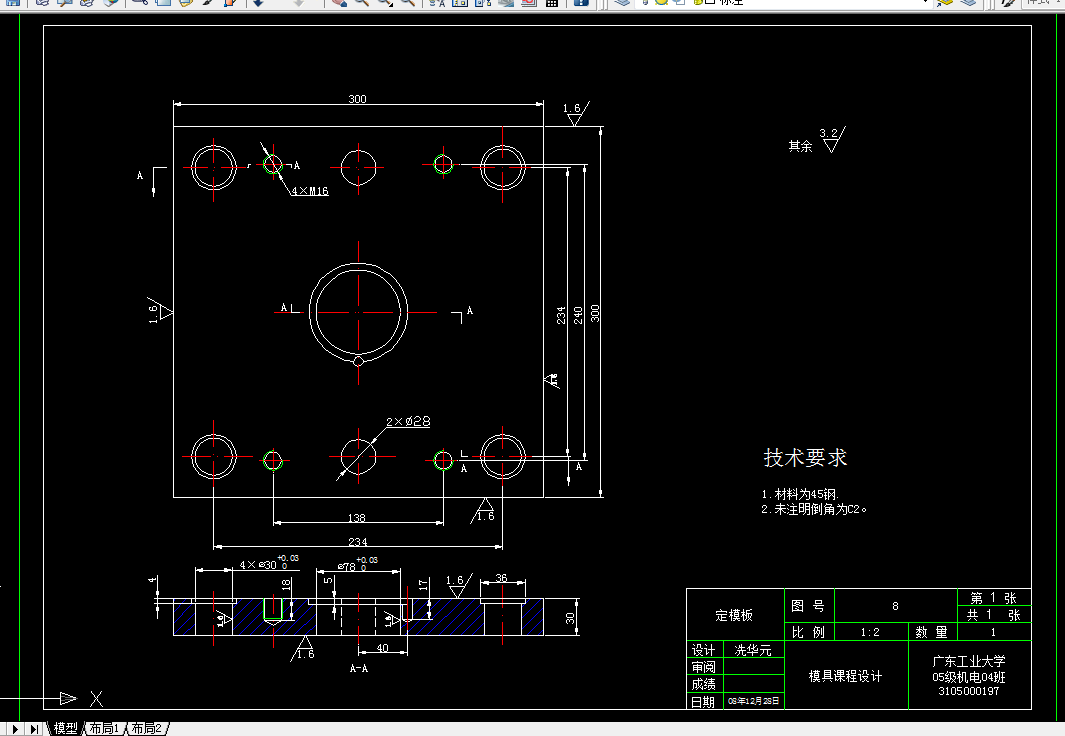

CAD版本图纸，共3张

摘要

球阀汽缸体塑件是一个由注塑模具成型的塑件。本课程设计主要介绍了根据塑件的结构确定模具的型号，型腔设计，开模方式。分析塑件，确定成型工艺方案及所用模具的类型与结构，包括选择成型位置，确定分型面。浇注系统形式，浇口开设位置，脱模方式，侧孔侧凹的成型方法、排气方法、调温方式及模具的加工性能。注射模工作过程中,利用设备的分型力,采用非常规的顶出方法,使塑件可顺利脱模。最终完成模具三维结构设计，演示模具工作过程。

关键词：球阀汽缸体，注塑模，非常规脱模，模具设计

1 塑料制品结构分析 ………………………………………………………1

2 模具结构分析………………………………………………………………2

2.1 脱模结构设计…………………………………………………………2

2.2 模具各部件功能及作用…………………………………………… 3

2.2.1 成型零部件…………………………………………………… 3

2.2.2 浇注系统……………………………………………………… 3

2.2.3 导向部分……………………………………………………… 4

2.2.4 推出机构………………………………………………………4

2.2.5 限位机构……………………………………………………… 4

2.2.6 锁扣机构……………………………………………………… 5

3 模具运动过程…………………………………………………………… 5
