J373-溧阳某办公楼空调系统设计 下载积分：150　资料编号： J373

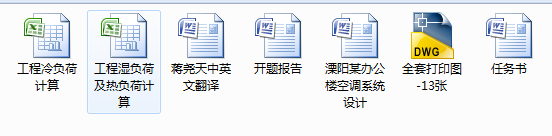

作品包括:

Word版说明书1份,共70页，约20000字

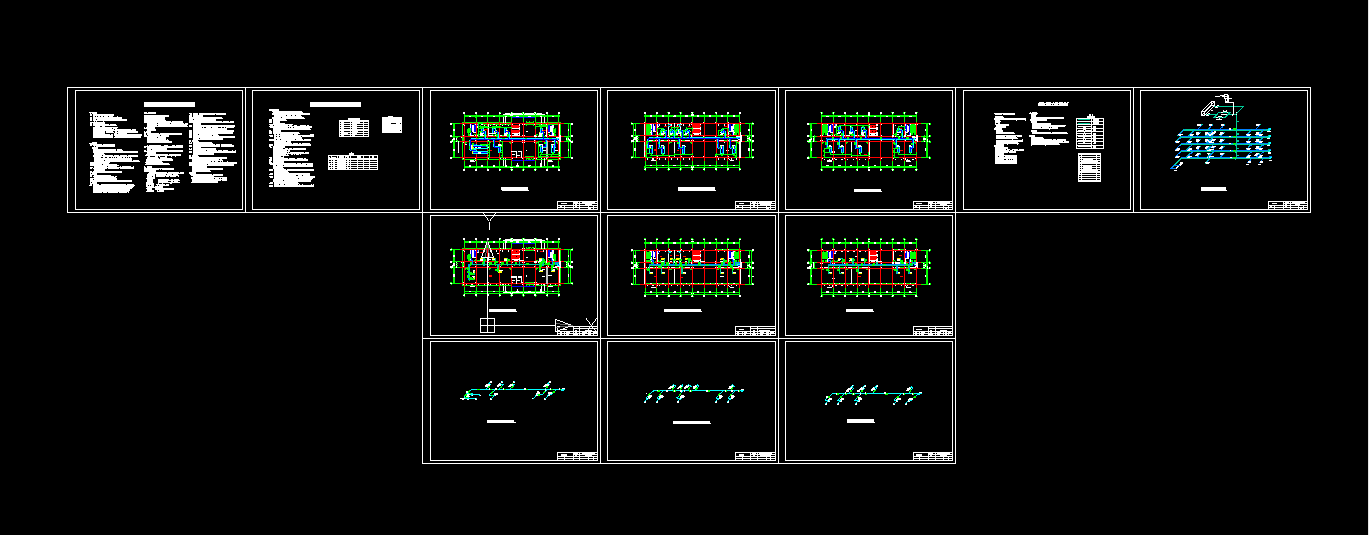

CAD版本图纸，共13张

毕业设计说明书（论文）中文摘要

本设计为溧阳市某办公楼空调系统设计。本设计为办公楼内的工作人员提供优良舒适的工作环境。本办公楼总建筑面积为4900 ，建筑物共5层，每层层高均为4m。

设计内容包括：空调房间夏季冷负荷及冬季热负荷计算；空调方案的确定；冷热源设备的选型；空气处理设备及换热器、水泵、冷却塔等相关设备的选型；冷热系统的设计；风系统和水系统的水力计算；通风及防排烟系统的设计等内容。

本设计根据有关规范，考虑到房间的节能与舒适性的要求，设计的空调系统选择风机盘管-新风系统。

关键字：风机盘管加新风系统 通风空调

目录

第一章  工程概述与设计依据 1

1.1 工程概述 1

1.2 设计依据 1

1.2.1 围护结构热工指标 1

1.2.2 室外设计参数 1

1.2.3 室内设计参数 1

1.2.4 体力活动性质 2

第二章  负荷计算 4

2.1 夏季冷负荷的计算 4

2.1.1 夏季冷负荷的组成 4

2.1.2空调冷负荷计算方法 4

2.2 湿负荷的计算 10

2.2.1 湿负荷的组成 10

2.2.2 湿负荷的计算方法 10

2.3 冬季热负荷的计算 12

2.3.1 围护结构传热耗热量 12

2.3.2 冷风渗透耗热量 13

2.3.3 热负荷计算举例及汇总 14

第三章 空调方式的确定 15

3.1空调系统的确定 15

3.1.1空调系统的分类 15

3.1.2风机盘管加新风系统的方式 15

3.2空气处理过程设计 15

3.2.1风机盘管加新风系统的特点 15

3.2.2夏季送风状态点和送风量 15

3.3风机盘管的选型 19

3.4新风机组的选型 21

第四章  风系统的设计 22

4.1 风管材料和形状的确定 22

4.2 送、回风管的布置 22

4.3 气流组织设计 22

4.3.1 风机盘管加新风系统 22

4.4风管设计 24

4.4.1风道水利计算步骤 24

4.4.2 风机盘管加新风的风道水力计算 25

第五章 水系统的设计 31

5.1 水系统方案的确定 31

5.1.1 闭式系统的特点 31

5.1.2 一次泵变流量系统的选择依据 31

5.1.4 水系统方案的确定 31

5.2 冷冻水管路设计计算步骤 31

5.3 冷冻水供回水水力计算 32

5.4 冷冻水泵的选型 34

5.4.1 冷冻水泵设计规范 34

5.4.2 冷冻水泵的选型 35

5.5 冷凝水排放系统设计 35

5.6膨胀水箱的设计 36

5.6.1膨胀水箱的作用及优点 36

5.6.1膨胀水箱的选型 36

第六章 空调冷热源的确定 38

第七章 通风与防排烟设计 39

7.1 防排烟的方式 39

7.2 空调建筑的防火防烟措施 39

7.3 通风、防排烟设计 40

第八章 环保及控制措施 41

8.1空调系统的消声减震设计 41

8.1.1  空调系统消声设计 41

8.1.2  空调装置的减振 41

8.2空调系统的保温设计 41

8.2.1 管道保温的一般原则 41

8.2.2 管道保温层厚度的确定 42

结论 43

致谢 44

参考文献 45

附录： 46
