J395-扬州某综合建筑空调系统设计 下载积分：150　资料编号： J395

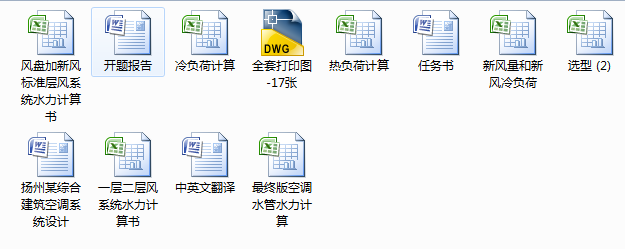

作品包括:

Word版说明书1份,共120页，约31000字

CAD版本图纸，共17张

摘要

本工程设计对象为扬州某综合楼，此综合楼主要有商场、会议室和办公室。该大楼共有七层，从地上一层到地上七层，建筑高度24.2m，总建筑面积为3710m2，总空调面积为3086m2，一层和二层层高5.2米，其余各层层高均4米, 工程位于扬州市，东经119°27′，北纬32°48′。本工程空调设计的内容包括本大厦的中央空调系统的设计及通风设计。本中央空调系统设计能够实现夏季供冷和冬季供热，并能满足人体的舒适性要求。整座大楼的一二层商场采用全空气系统；三到七层办公室采用半集中控制的空气-水系统，风系统设计为风机盘管加新风系统，可以保持室内空气舒适新鲜。机房将布置于屋顶。

关键词   综合楼  水系统  全空气系统  风机盘管加新风系统

目录

第一章 设计任务 3

1-1设计目的 3

1-2主要设计内容 3

1-3设计文件 4

1-4设计参数 4

1-4-1工程概况 4

1-4-2室外设计参数 5

1-4-3室内设计参数 5

1-4-4围护结构参数 6

第二章 负荷计算 6

2.1冷负荷计算 6

2-1-1围护结构逐时传热形成冷负荷计算 7

2-1-2室内热源散热引起的冷负荷 11

2-1-3新风冷负荷 15

2-1-4各项逐时冷负荷汇总 16

2-1-5冷负荷计算小结 17

2-2热负荷计算 18

2-2-1围护结构的耗热量 18

2-2-2门窗缝隙渗入冷空气的耗热量 18

2-2-3新风热负荷 19

2-2-4各项热负荷汇总 20

2-2-5热负荷计算小结 20

2-3湿负荷计算 20

第三章 空调方式 21

3-1空调系统的分类 21

3-1-1全空气系统方案的确定 21

3-1-2风机盘管加新风方式的确定 21

3-2空气处理过程设计 22

3-2-1 全空气系统设计计算 22

3-2-2风机盘管加新风系统 23

第四章 空调风系统设计 29

4-1风道设计 29

4-1-1风管类型 29

4-1-2风管布置 29

4-1-3风管规格确定 29

4-2风口及气流组织设计 31

4-2-1送风口方式 31

4-2-2散流器设计 32

4-3风管阻力计算 34

4-3-1计算方法 34

4-3-2风管水力计算举例 34

第五章 空调水系统设计 38

5-1空调水系统的选取 38

5-2水系统管径确定 38

5-2-1冷却水供、回水管 39

5-2-2冷凝水管 42

5-3水管水力计算 43

5-3-1沿程阻力计算 43

5-3-2局部阻力计算 43

5-3-3总阻力计算 44

5-3-4水管阻力计算汇总 46

5-3-5供回水立管计算 47

5-4冷冻水泵 50

5-5附件 51

5-6膨胀水箱 51

第六章 冷热源方案 53

6-1冷热源设备设计 53

6-1-1设备容量的确定 53

6-2机组布置 54

第七章 管道保温与系统消声、减震设计 54

7-1材料的选择 54

7-2厚度的确定 55

7-3系统消声及减震设计 55

7-3-1系统的减震设计 56

第八章 防火防排烟 57

结论 58

致谢 59

附  录 60

附表一：标准层冷负荷计算 60

附表二：顶层冷负荷计算表 99

附表三：新风管道水力计算 114

附表四：新风加风机盘管散流器尺寸选择 115

附表四：顶层水系统水力计算 116

附表五：系统立管水力计算 117
