K022-某中学教学楼设计-四层框架结构4000平米 下载积分：150　资料编号： K022

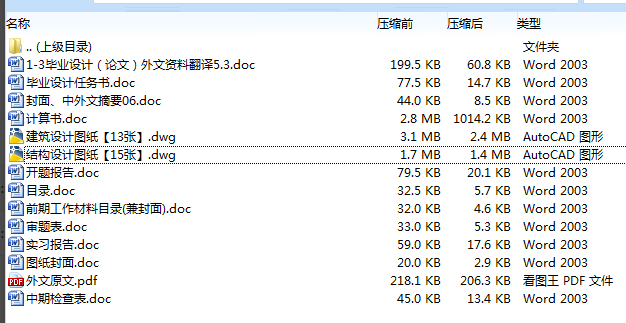

作品包括:

word版设计说明书一份，150页，约30000字

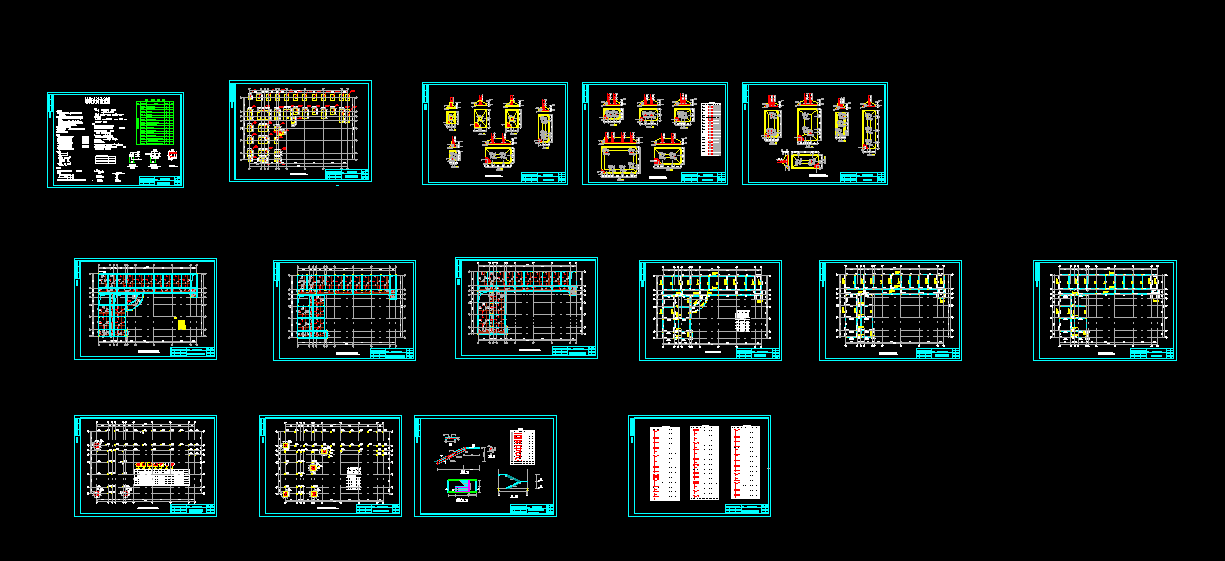

CAD版本图纸，共28张

毕业设计中文摘要

毕业设计是我们专业课学习的最后一个综合实践性教学环节。

本文主要介绍了成集中学教学楼的设计.在设计中,认真贯彻了“适用、安全、经济、美观”的设计原则，进一步掌握了建筑与结构设计全过程、基本方法和步骤。

本设计主要包括建筑设计和结构设计两部分。建筑设计，包括平面定位图设计、平面设计、立面设计、剖面设计。结构设计，框架结构设计主要包括：结构选型，梁、柱、墙等构件尺寸的确定，重力荷载计算、横向水平作用下框架结构的内力和侧移计算、纵向地震作用计算、水平地震作用下横向框架内力分析、竖向荷载作用下横向框架的内力分析、内力组合、截面设计、基础设计。其中,基础设计又包括基础选型、基础平面布置、地基计算等。

在设计的过程中我严格按照最新规范及有关规定进行设计，其中采用的计算方

法均参照有关书籍。

关键词    教学楼设计 ， 框架结构 ， 结构计算

目录

1 引言…………………………………………………………………………… 1

2 建筑设计说明………………………………………………………………… 2

2．1  工程概括…………………………………………………………………… 2

2．2  工程设计依据……………………………………………………………… 2

2．3  建筑设计的目的和要求…………………………………………………… 2

2．4  建筑平面设计……………………………………………………………… 3

2．5 建筑剖面设计……………………………………………………………… 8

2．6 建筑体型和立面的设计…………………………………………………… 8

2．7 构造设计…………………………………………………………………… 9

3 结构设计说明………………………………………………………………11

3．1  工程概况……………………………………………………………………11

3．2  设计主要依据和资料………………………………………………………11

3．3  结构设计方案及布置………………………………………………………13

3．4  变形缝的设置………………………………………………………………13

3．5  构件初估……………………………………………………………………13

3．6  基本假定与计算简图………………………………………………………14

3．7  荷载计算……………………………………………………………………14

3．8  侧移计算及控制……………………………………………………………14

3．9  内力计算及组合……………………………………………………………15

3．10 基础设计……………………………………………………………………15

3．11 施工材料……………………………………………………………………15

3．12 施工要求及其他设计说明…………………………………………………16

4    设计计算书………………………………………………………………… 16

4．1  设计原始资料………………………………………………………………16

4．2  结构布置及计算简图………………………………………………………17

4．3  荷载计算……………………………………………………………………19

4．4  地震作用计算………………………………………………………………30

4．5  竖向荷载作用下框架内力计算……………………………………………41

4．6  风荷载计算…………………………………………………………………56

4．7  内力组合……………………………………………………………………58

4．8  截面设计……………………………………………………………………61

4．9  楼板设计……………………………………………………………………69

4．10楼梯设计……………………………………………………………………74

4．11 基础设计……………………………………………………………………81

4．12 纵向连续梁设计……………………………………………………………94

5    电算部分…………………………………………………………………… 99

结论……………………………………………………………………………… 154

致谢……………………………………………………………………………… 155

参考文献………………………………………………………………………… 156
