K624-天津杨柳青三中教学楼设计-5层5159平米 下载积分：200　资料编号： K624

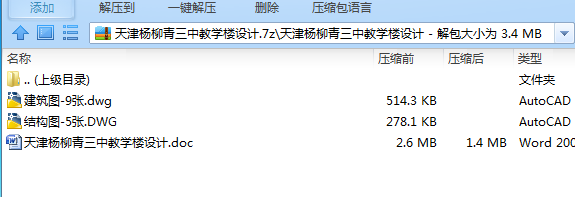

作品包括:

Word版说明书1份,共98页，约23000字

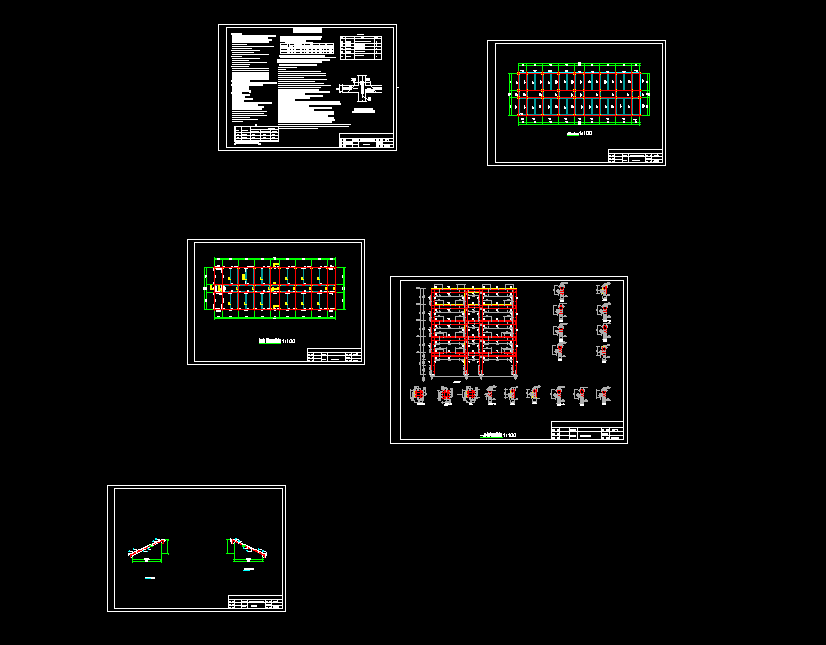

CAD版本图纸，共14张

摘 要

本工程是天津市杨柳青三中教学楼（天津西青区）的设计，包括建筑布置和结构设计两部分。本建筑为五层钢筋混凝土框架结构，总建筑面积为5159.7m2，总建筑高度为18.900m。其中完成了建筑的平面设计、立面设计及剖面设计。本实验楼的建筑形状采用的是比较常规的矩形。结构计算中考虑了竖向荷载中的恒荷载、活荷载和水平方向荷载中的地震作用，并将水平的荷载分配到结构框架上，分别用D值法和弯矩二次分配法计算活荷载和恒荷载作用下构件的内力，并进行了一榀框架的内力组合、截面设计及配筋。手算过程中运用到了excel软件，来进行数据的计算。最后，还使用了PKPM软件进行电算，并与手算结果进行对比，对配筋进行修改，并绘出各楼层梁、板、柱、基础、楼梯的结构施工图。

关键词：实验楼；框架结构；建筑设计；结构设计

目  录

摘  要 i

Abstract ii

目  录…………………………..………………………………………………………iii

1绪论 6

2建筑说明 8

2.1工程概况 8

2.1.1基本资料 8

2.1.2建筑构造做法 8

2.1.3使用荷载标准值 13

2.1.4自然条件 13

2.1.5抗震设防 13

2.1.6地质勘探资料 13

2.1.7材料 14

2.2设计要求 14

2.2.1计算方法及内容 14

2.2.2计算书 14

2.2.3图纸内容 14

3结构设计流程 16

4结构方案选型与结构布置 17

4.1框架柱 17

4.2框架梁 17

5荷载计算 20

5.1荷载分类计算 20

5.1.1屋面荷载 20

5.1.2楼面荷载 20

5.1.3楼梯间荷载 20

5.1.4墙体荷载 20

5.2重力荷载代表值计算 22

6基本自振周期的计算 26

6.1 结构刚度计算 26

6.1.1框架梁的惯性矩及线刚度 26

6.1.2框架柱的惯性矩及线刚度 26

6.1.3框架柱的抗推刚度： 26

6.2自振周期T1的计算 28

7水平地震作用计算 30

7.1地震作用标准值计算 30

7.1.1水平地震作用影响系数 30

7.1.2水平地震作用标准值 30

7.1.3框架侧移验算 31

7.1.4框架剪力标准值 33

8水平地震作用下框架内力计算 35

8.1根据柱剪力及反弯点高度计算柱端弯矩 35

8.2计算梁端弯矩及梁剪力 36

8.3根据梁端剪力计算柱轴力 36

8.4绘制内力图 37

9竖向荷载作用下框架内力计算 41

9.1竖向恒载作用下框架内力计算 43

9.2竖向活载作用下框架内力计算 50

10荷载作用效应组合 58

10.1一般规定及计算方法 58

10.1.1梁端负弯矩调幅 58

10.1.2控制截面 58

10.1.3内力换算 59

10.1.4荷载效应组合的种类 59

10.1.5 竖向荷载下的基本组合 60

10.2水平地震作用效应与竖向荷载作用效应的基本组合 67

10.2.1水平地震作用下框架梁内力及跨中弯矩的基本组合 67

10.2.2水平地震作用下的柱端内力的基本组合 69

11 截面设计 74

11.1 框架梁 74

11.1.1框架梁正截面设计 74

11.1.2框架梁斜截面设计 76

11.2 框架柱配筋计算 78

11.2.1轴压比验算 78

11.2.2正截面受弯承载力计算 78

11.2.3斜截面受剪承载力计算 82

12 楼面构件及楼梯设计 85

12.1楼板配筋计算 85

12.1.1 A区格板配筋计算 85

12.2楼梯设计 87

12.2.1斜板计算 87

12.2.2平台板计算 88

12.2.3计算平台梁 89

结论 92

致  谢 93

参考文献 94
