L048-起重机行走装置减速器（分流式二级圆柱齿轮减速器）F=1.6，V=0.6，D=350 下载积分：50　资料编号： L048

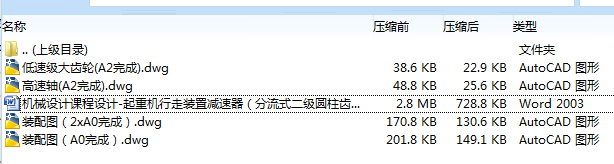

作品包括:

设计word版本说明书一份，59页，约9300字

CAD版本图纸，共3张

目录

一．设计任务书………………………………

二、传动方案拟定…………….……………………………….

三、电动机的选择……………………………………….…….

四、计算总传动比及分配各级的传动比……………………

五、运动参数及动力参数计算………………………………

六、传动零件的设计计算……………………………………

七、轴的设计计算……………………………………………

八、滚动轴承的选择及校核计算……………………………

九、键联接的选择及计算……………………………………

十、联轴器的选择……………………………………………

十一、减速器附件设计………………………………………

十二、润滑与密封……………………………………………

十三、附录（零件及装配图）………………………………

一 . 设计任务书

  1.1．工作条件与技术要求：忙闲程度中等，工作类型中等，运动速度允许误差为±5％。工作情况：减速器装置可以正反转，载荷平稳，环境温度不超过40℃；传动零件工作总小数 小时，滚动轴承寿命4000小时；检修间隔期间：2000小时一次大修，500小时小修：制造条件极其生产批量：中型机械制造厂，单件小批量生产。

1.2 设计内容

（1）确定传动装置的类型，画出机械系统传动方案简图；

（2）选择电动机，进行传动装置的运动和动力参数计算；

（3）传动系统中的传动零件设计计算；

（4）绘制减速器装配图1张（A0）;

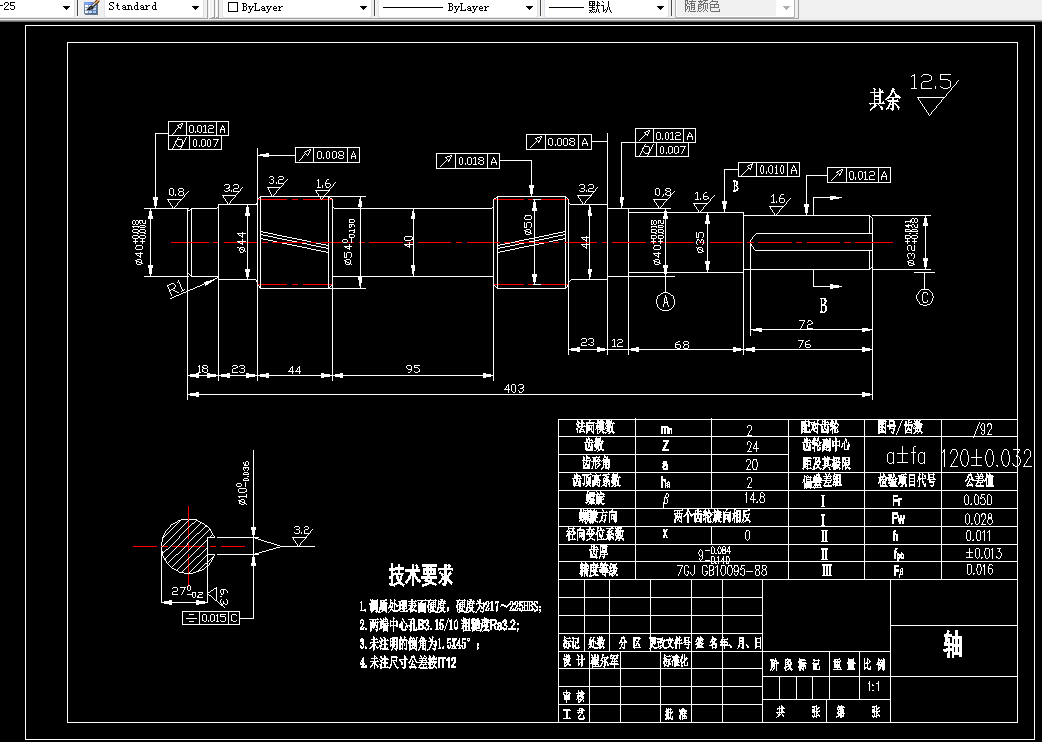

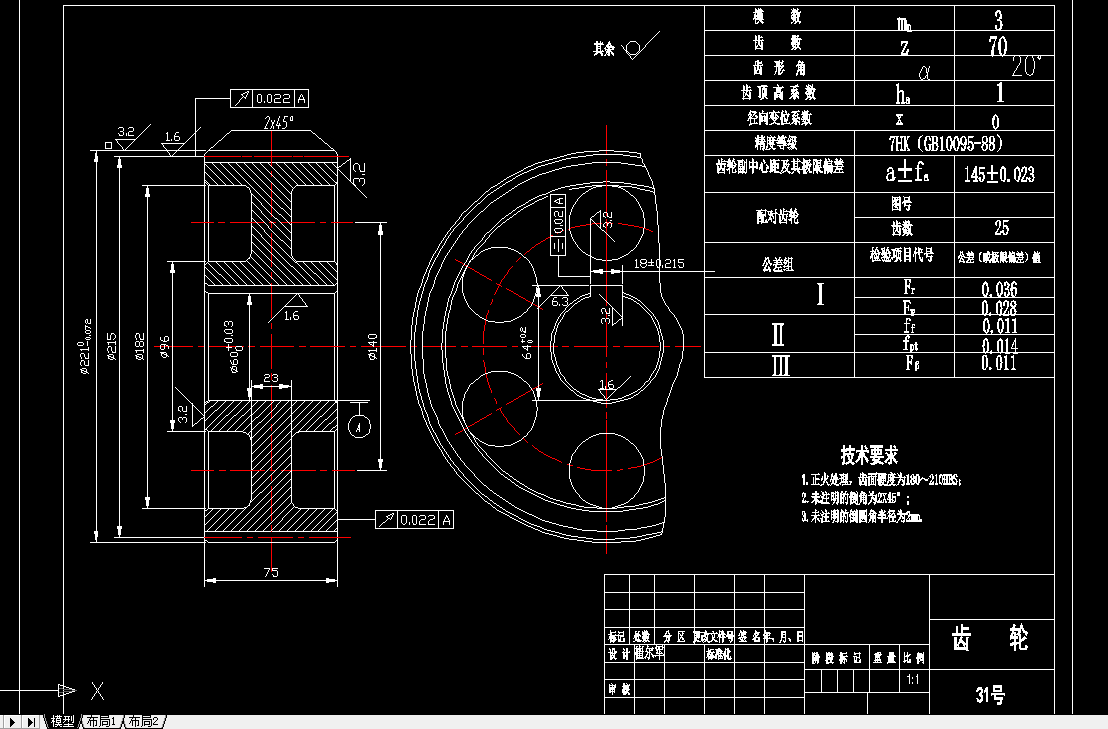

（5）齿轮及轴的零件图各1张（A1）

 2．原始数据

运行阻力F（KN）：1.6

运行速度V（m/s）：0.6

车轮直径D (mm)：350

启动系数 ：1.6
