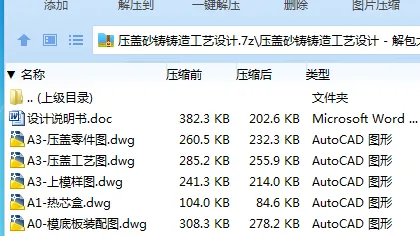

作品包括:

Word版说明书1份，共19页，约5000字

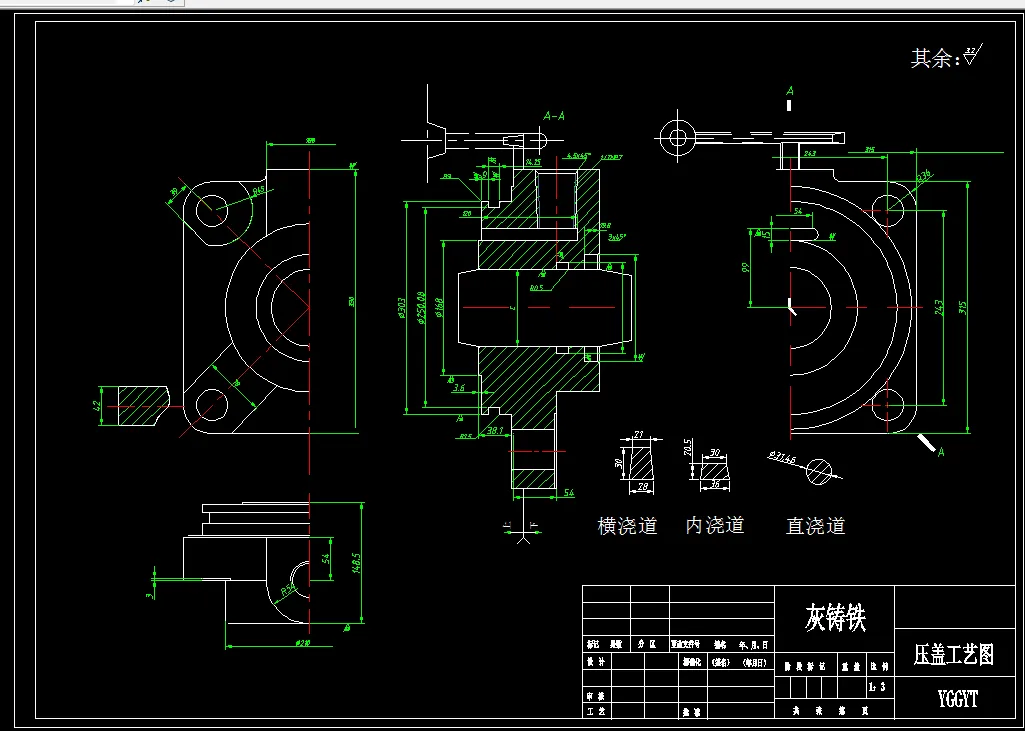

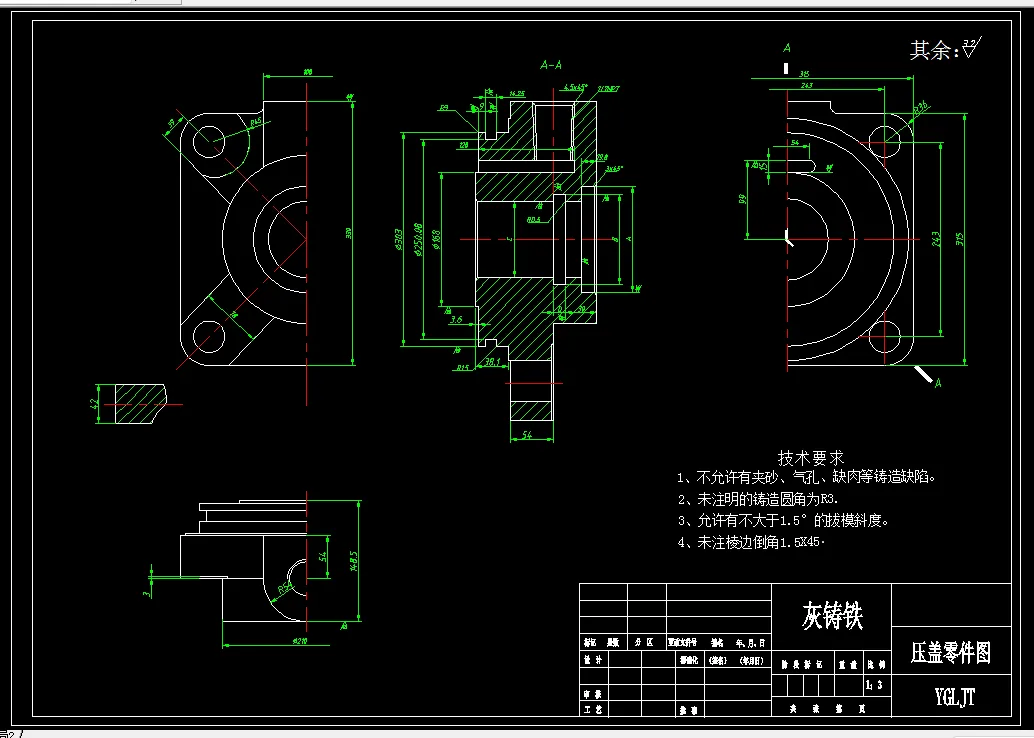

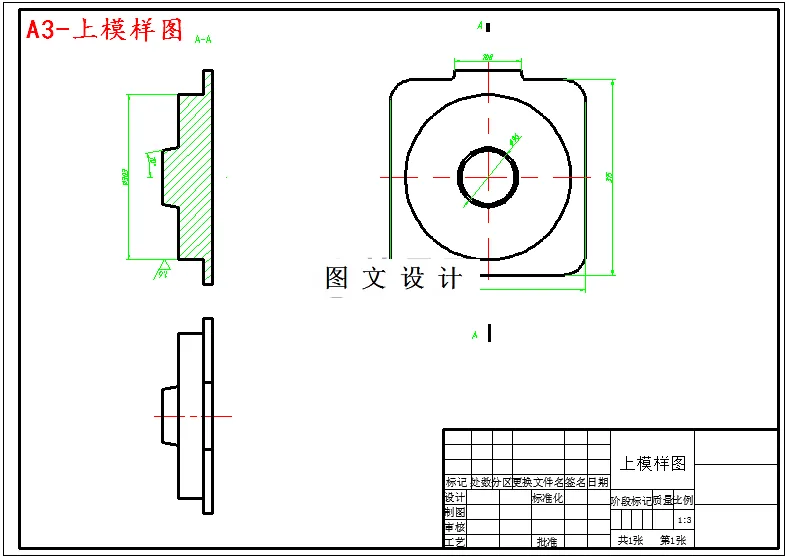

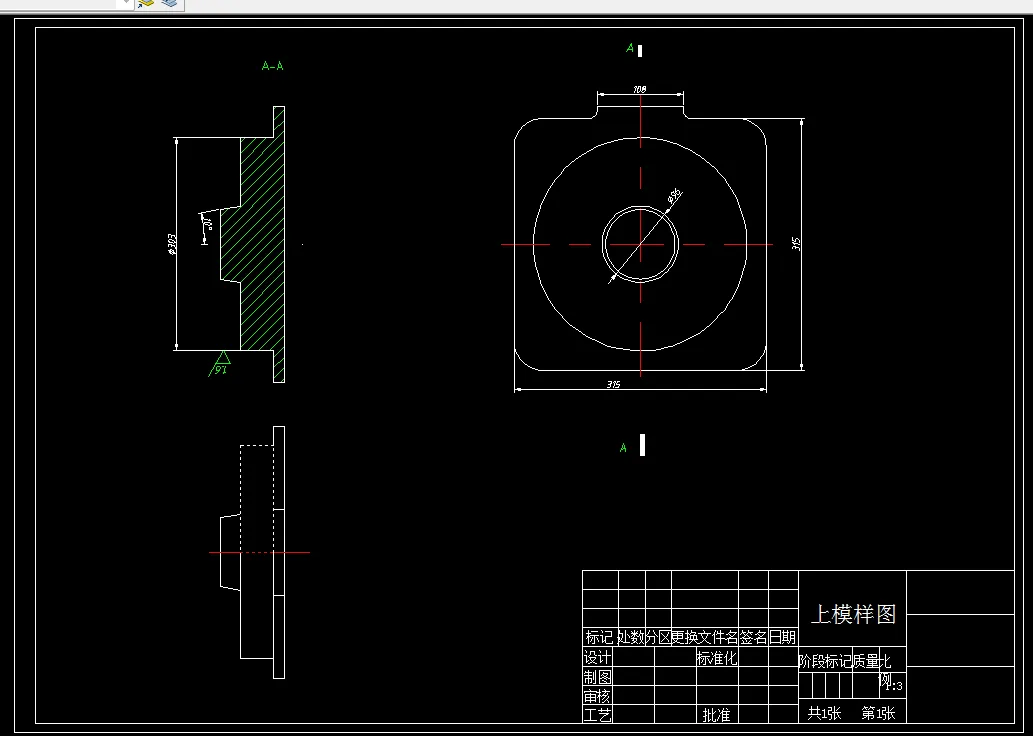

CAD版本图纸，共5张

目录

1.前言 2

1.1砂型铸造概况 2

1.2 铸造工艺及工装设计内容 2

1.3铸造工艺及工装设计的过程 3

2.铸造工艺的设计及方案的确定 4

2.1铸件结构的铸造工艺性 4

2.1.1铸件质量对零件结构的要求 5

2.1.2铸造合金对零件结构的要求 5

2.1.3铸型种类及造型、造芯方法 5

2.1.4铸件浇注位置的确定 6

2.1.5分型面的选择 6

2.2工艺参数的选择 7

2.2.1 机械加工余量的选择 7

2.2.2铸造收缩率 8

2.2.3起模斜度 8

2.2.4最小铸出孔 8

2.3铸件浇注系统 9

2.3.1计算阻流截面积 10

2.3.2确定浇口比并计算各组元截面积 10

2.3.3最小剩余压力头的计算 11

2.4砂芯的设计 11

2.5铸造工艺图设计 12

3铸造工装设计 13

3.1模样 13

3.1.1模样材料的选择 13

3.1.2模样尺寸的确定 13

3.2模板与砂箱 14

3.2.1模底板本体机构设计 14

3.2.2模底板和砂箱的定位 15

3.2.3模底板的搬运结构 16

3.2.4模底板的紧固装配 17

参考文献 18
