作品包括:

Word设计说明书1份

任务书一份

开题报告一份

外文翻译一份

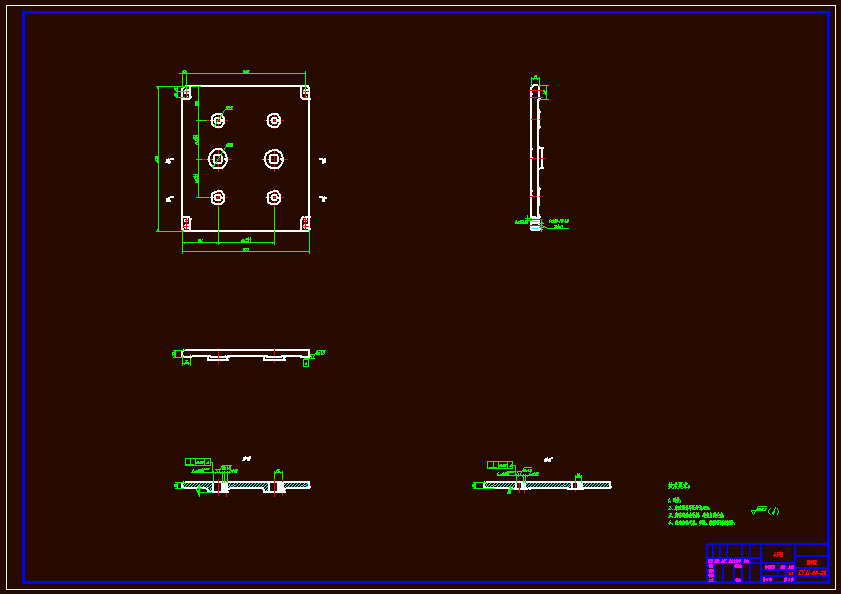

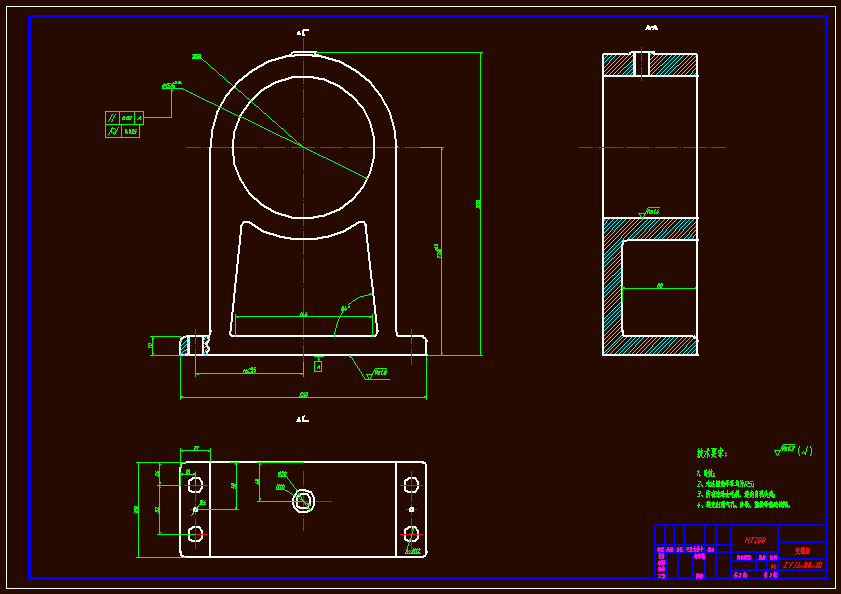

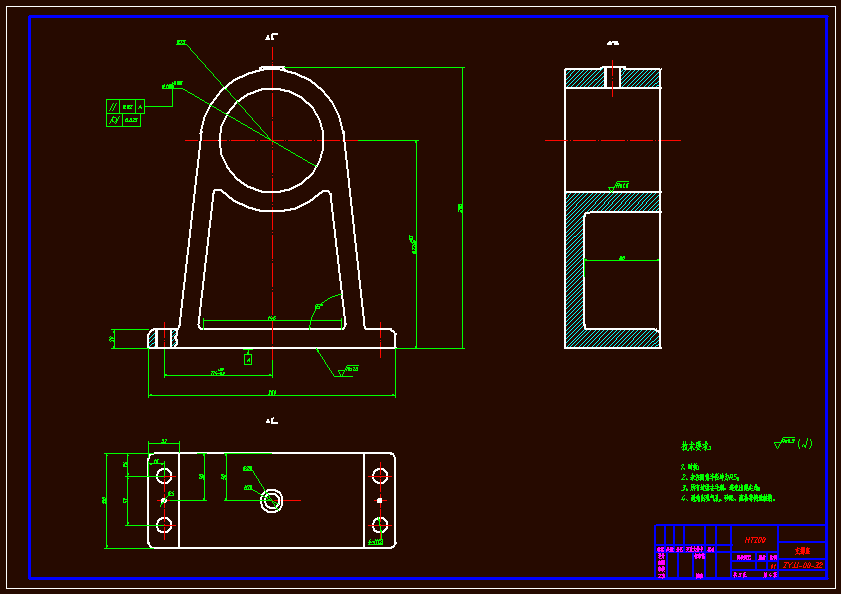

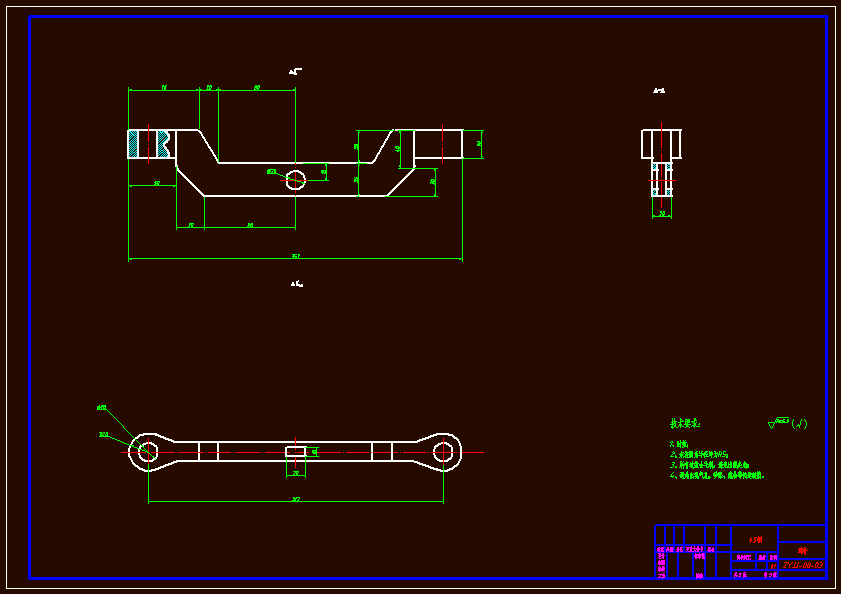

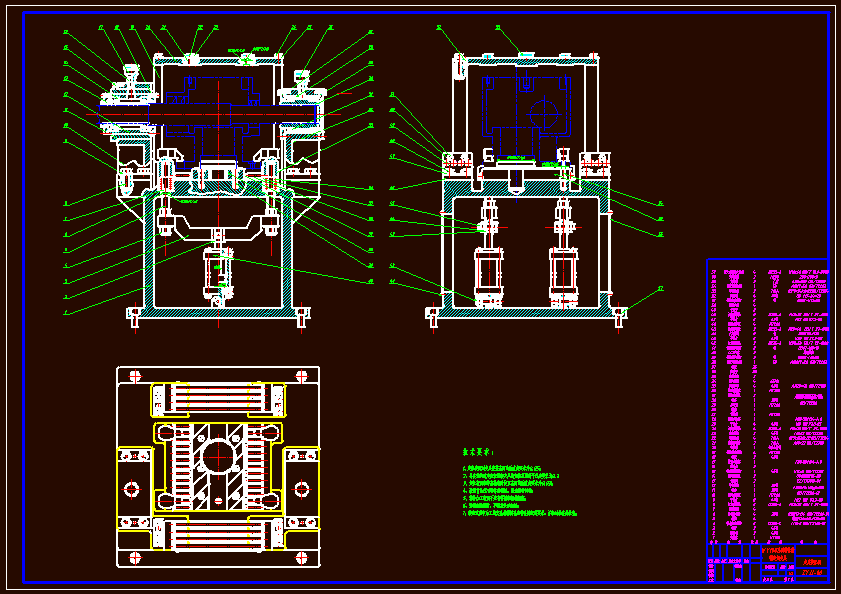

CAD版本图纸，共5张

摘要

WY100系列箱体钻镗专用夹具设计在这次夹具设计的给定情况中，考虑到零件是大批量加工，为了工件的装卸方便及对其定位准确性的需求，特别采用了圆柱销和菱形销的一面两孔的定位方式，但定位销不是采用插拔销的方式，而是配合使用气缸快速夹紧装置带动工件下降，利用工件自身的重量找正定位销。从而达到了插拔定位销的结果，避免了插拔销与孔之间的配合误差。不仅提高了定位精度，又实现了方便切换加工工件的目的。
