作品包括:

Word设计说明书1份

开题报告一份

外文翻译一份

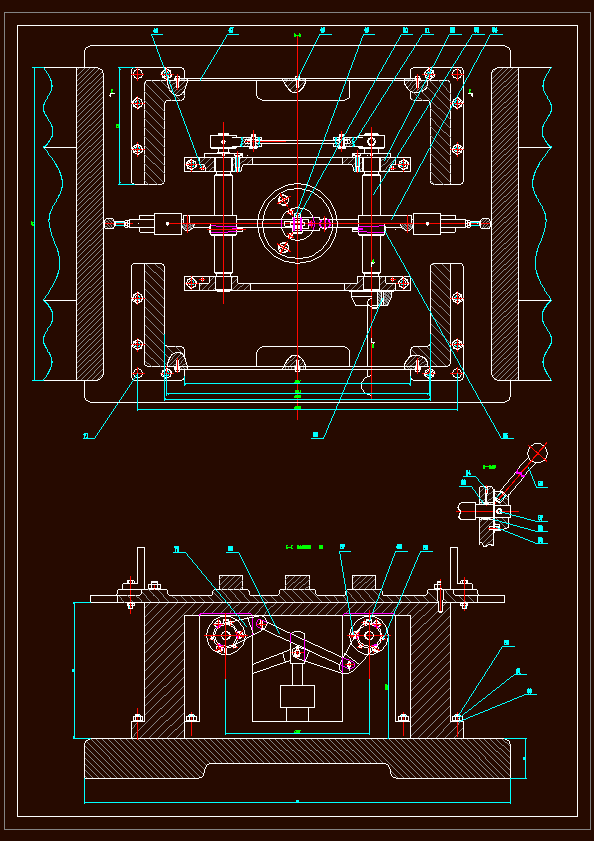

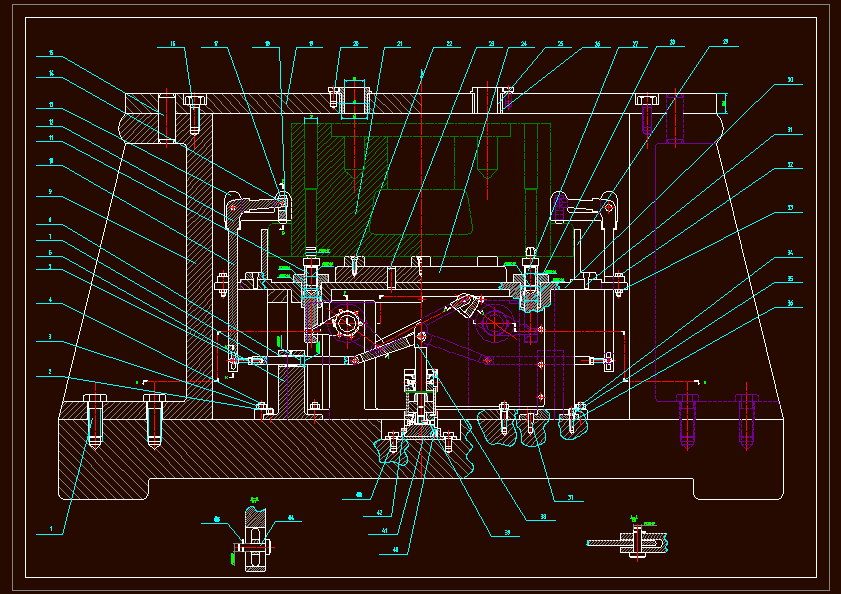

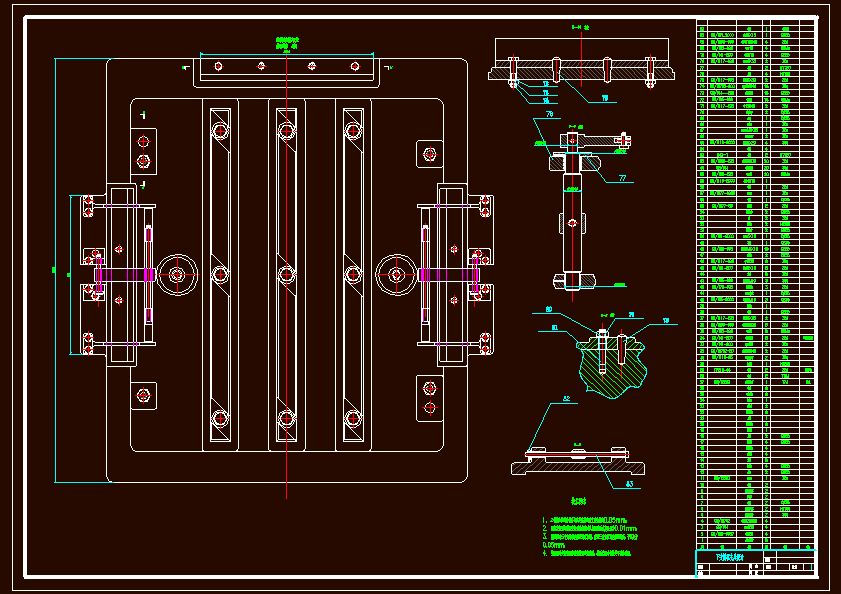

CAD版本图纸，共3张

摘要

下支撑板钻削夹具设计在机床上用夹具装夹工件时，夹具使工件定位和夹紧，以便在加工工件时保证加工的精度，加工出满足要求的工件。此次设计，根据工件形状和定位基准，选择了插拔销结构作为本夹具的定位装置，夹紧装置采用液压动力、连杆机构、导轨、压块等保证夹紧可靠且不影响加工精度，夹具体分为上中下三部分，各部分之间用定位销和螺柱定位连接，方便安装、拆卸和维修。另外，此次机床夹具设计中，还设计了相配套的钻模系统。
