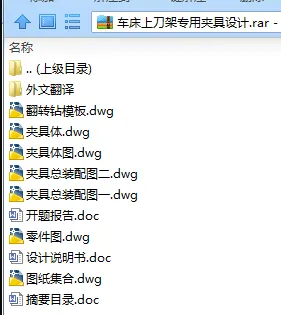

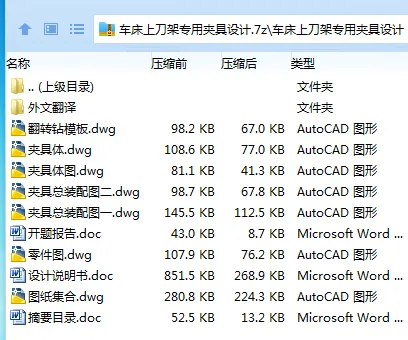

作品包括:

Word版说明书1份，共39页，约14000字

开题报告一份

外文翻译一份

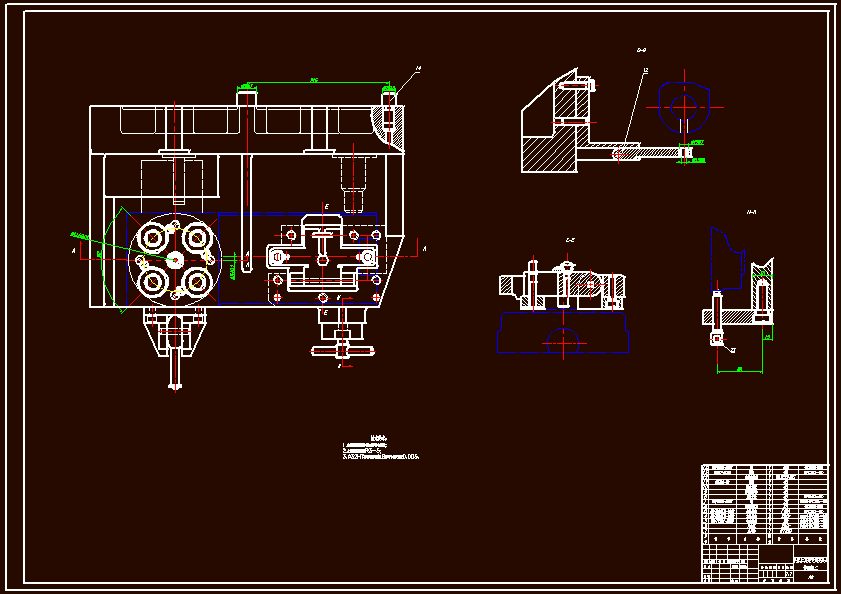

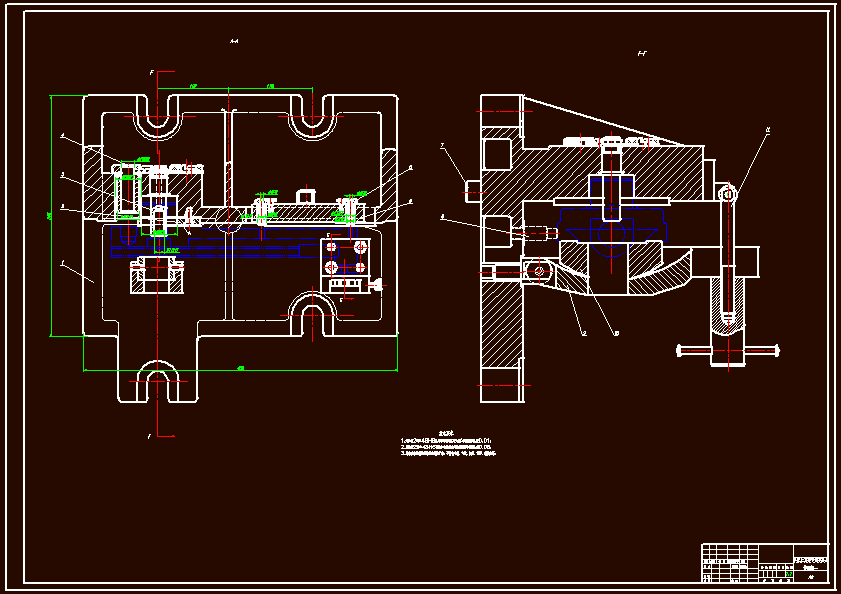

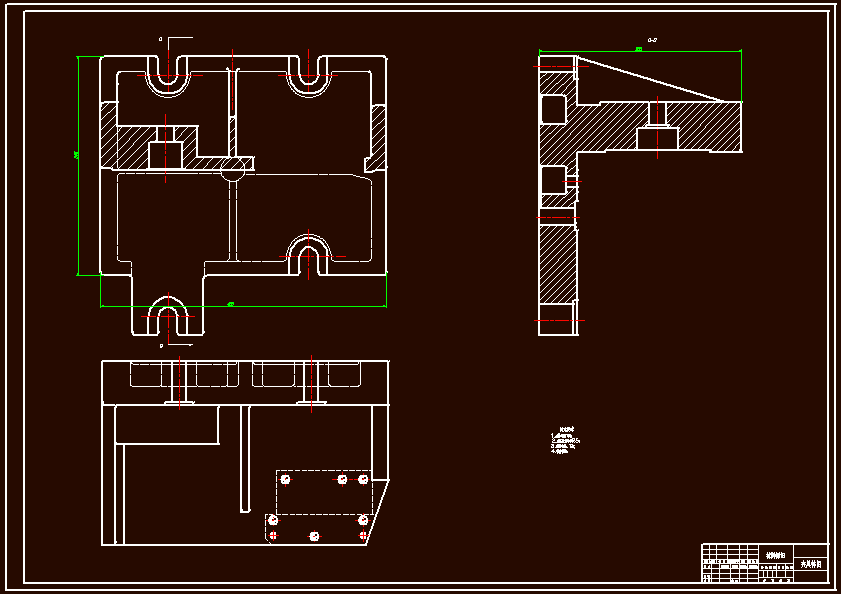

CAD版本图纸，共6张

摘 要

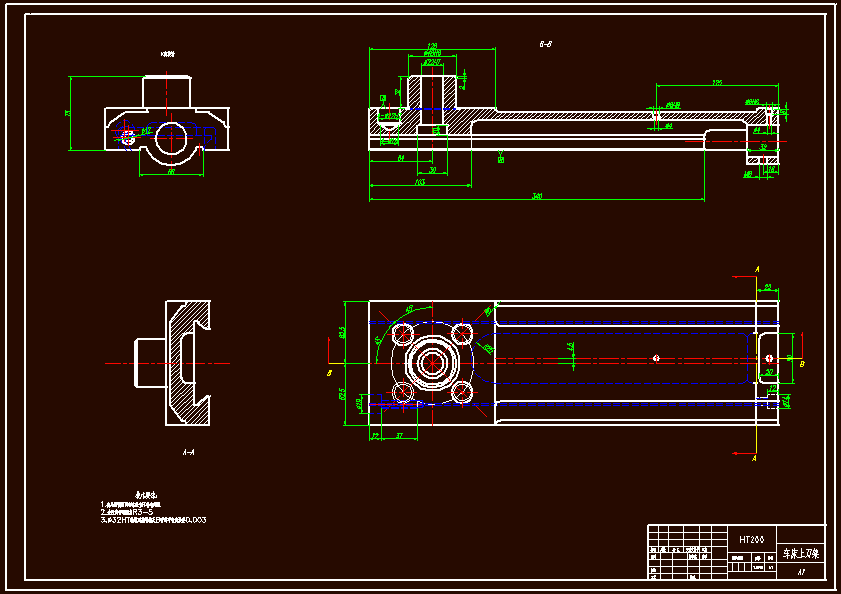

本次设计研究的对象是车床上刀架，该零件属于车床床身上比较精密的部件，因此加工设计要求比较高。车床上刀架位于车床床身的上半部，跟加持刀具的分刀架相连，通过一系列的构件相互作用实现刀具的快速更换。零件下部有燕尾槽，实现导向和承载的作用。上部有一个凸圆，用以固定方刀架。一侧端面有一个孔用以安装丝杠，实现刀架的精确运动。上刀架需要大批生产，故需要设计夹具满足加工要求。本人想法是设计一个液压夹具，用来实现自动夹紧和定位，以提高生产效率。

专用夹具在设计时需要先熟悉要加工零件的结构特征，然后根据六点定位原理，选用相应的定位支承元件和螺旋夹紧机构设计夹具，使用螺旋装置更加方便。夹具设计的要求是要使加工方便，降低生产成本，并能保证零件的加工精度。创新夹具的设计需要摒弃传统夹具的设计思想，适应当今社会生产效率的步伐，实现自动控制，与计算机的使用相结合，使工业生产真正步入智能化。

关键词：专用夹具，夹紧装置，车床上刀架

目　录

前　言 1

第1章零件的分析 3

1.1零件的作用 3

1.2零件的工艺分析 3

第2章工艺规程设计 4

2.1确定毛胚的加工制造形式 4

2.2基面的选择 4

2.2.1粗基准的选择 4

2.2.2精基准的选择 5

2.3工艺路线的制定 5

2.4工艺路线比较分析 6

2.5机械加工余量，工序尺寸的确定 7

第3章夹具设计 18

3.1工件的定位原理及其实现 18

3.2 误差分析 20

3.2.1 影响加工精度的因素 20

3.2.2 保证加工的精度 23

3.4.1 确定夹紧力时应考虑的计算系数 24

3.4.2 确定夹紧力 25

3.5.1 夹紧点的数目 25

3.5.2 夹紧点的位置 26

3.6.1 钻模套和钻模板的选择 26

3.6.2 钻套的结构设计 27

3.6.3 钻模板的结构设计 27

第4章 零部件的设计绘制 29

4.1 绘制尺寸联系图 29

4.2 绘制加工零件工序图 29

4.3 绘制加工示意图 29

4.4 绘制夹具装配图及其零件图 29

结　论 30

谢 辞 31

参考文献 32

附录 34
