作品包括:

Word设计说明书1份，共31页

工序卡1张

工艺过程卡1张

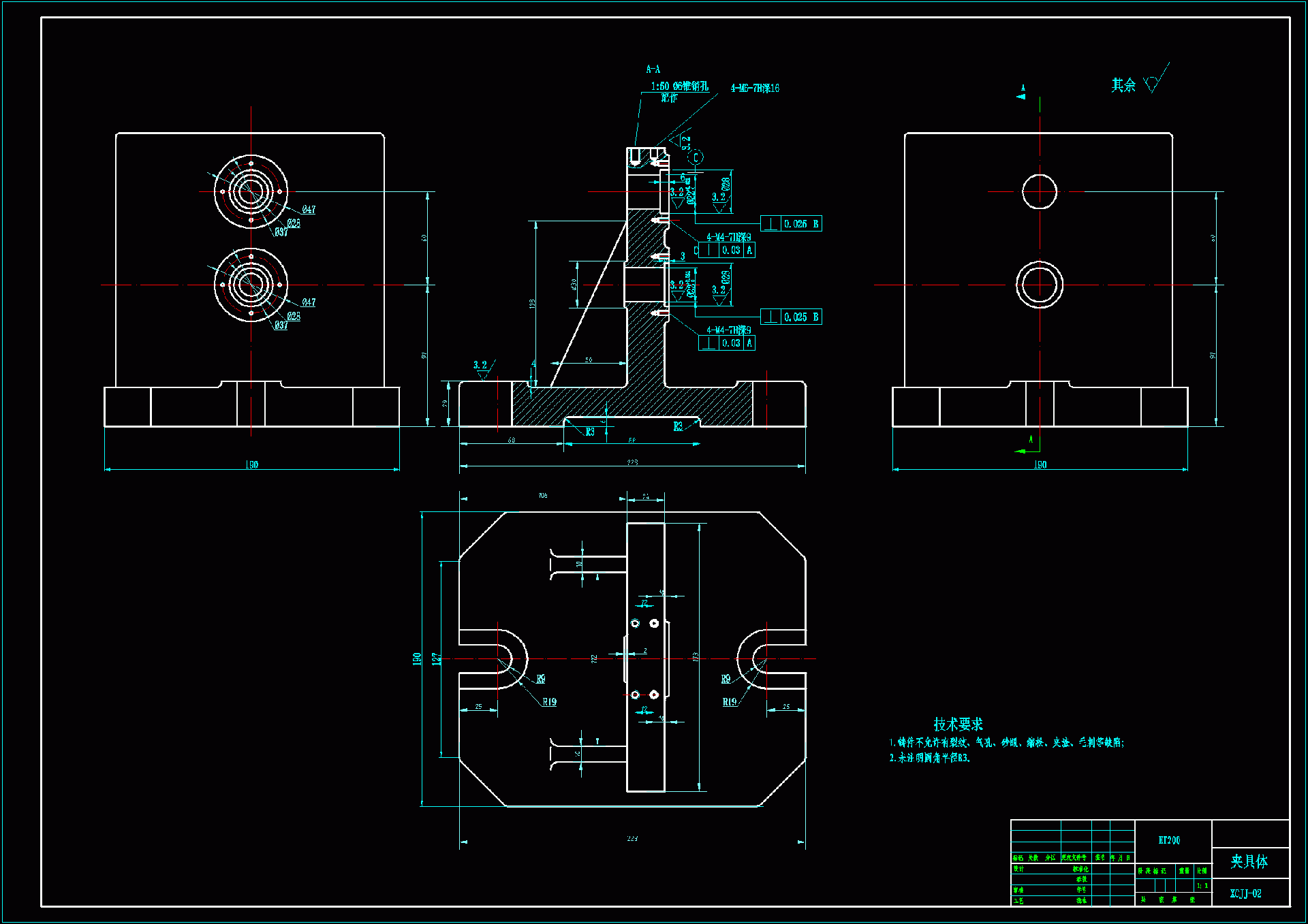

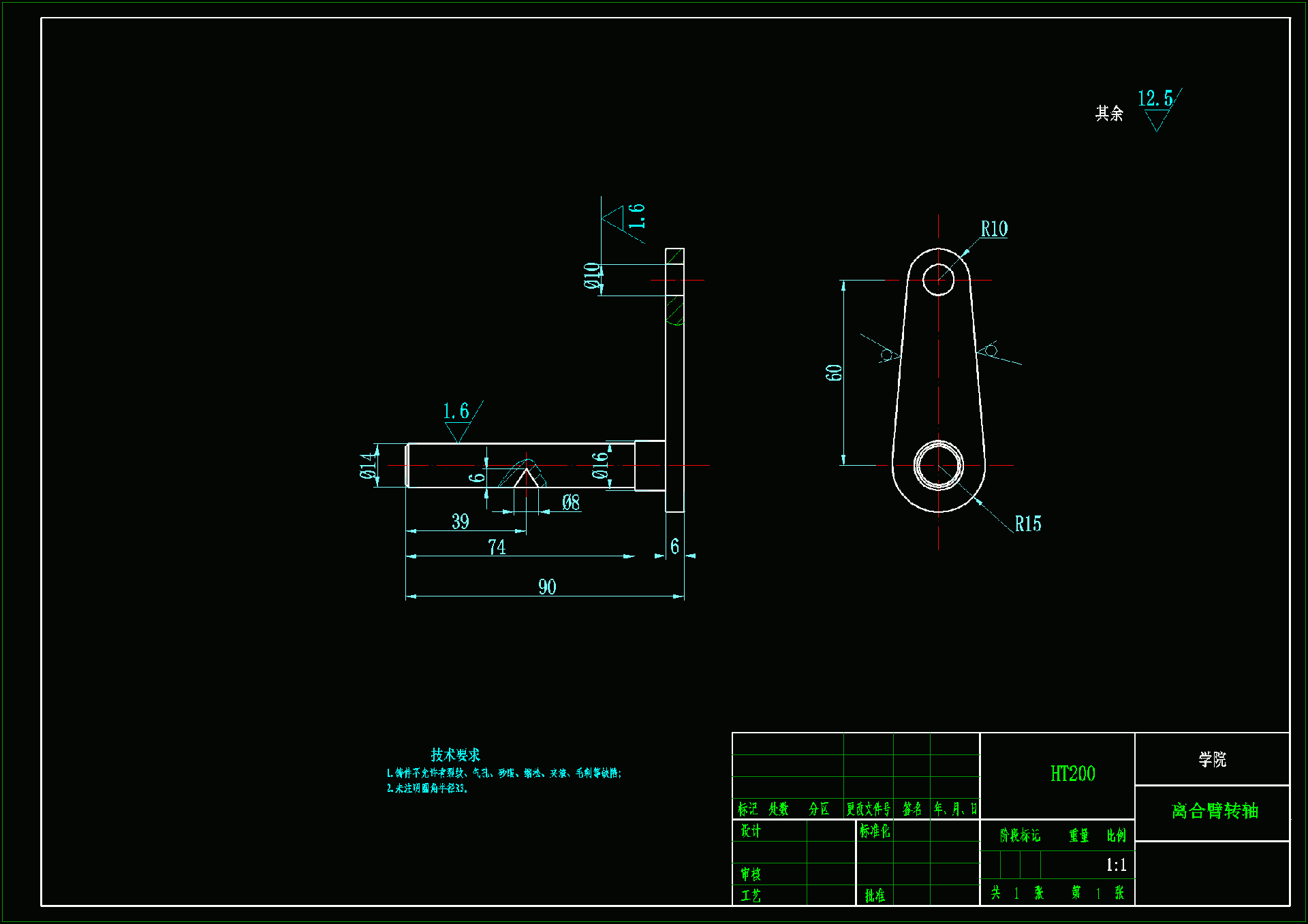

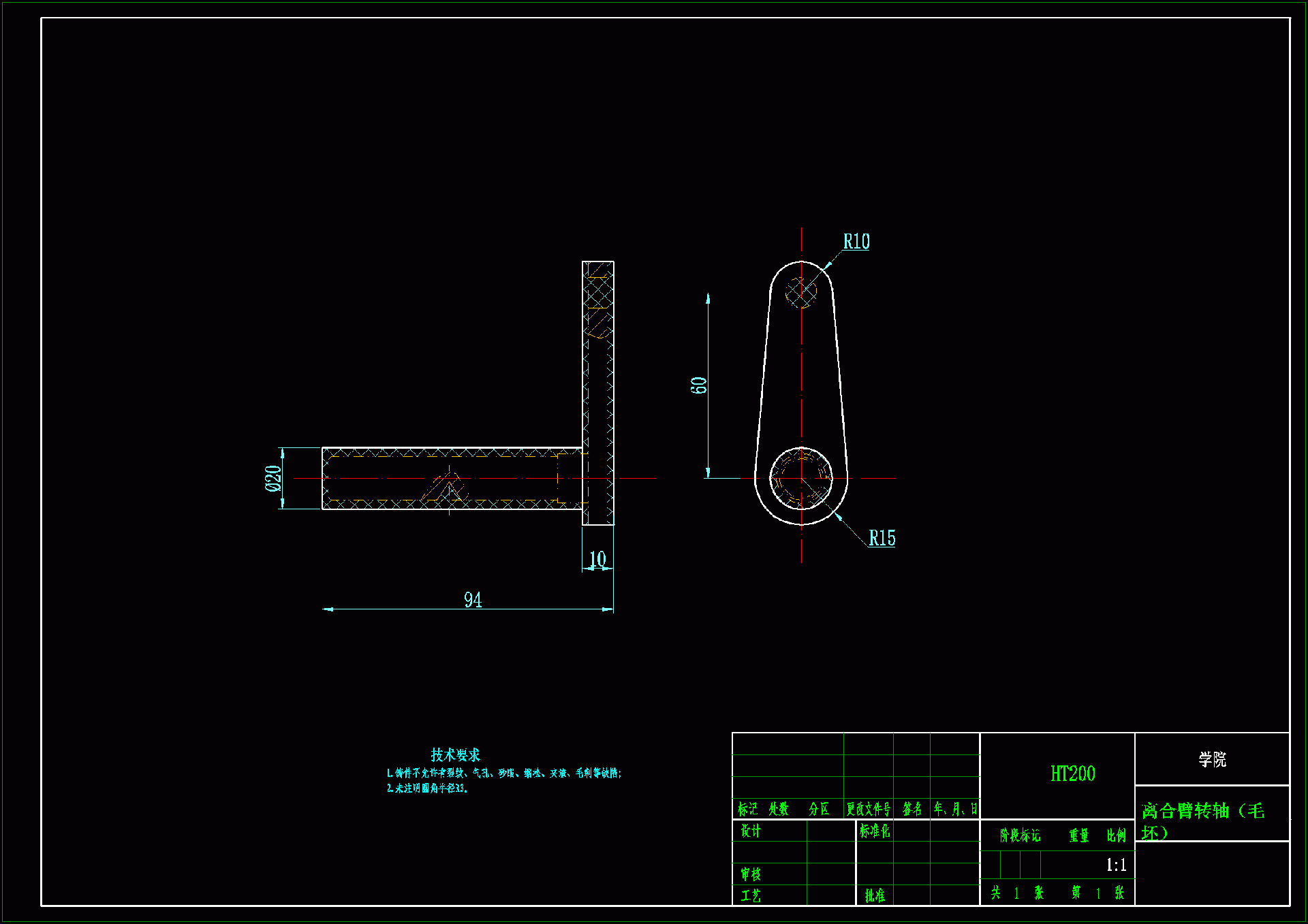

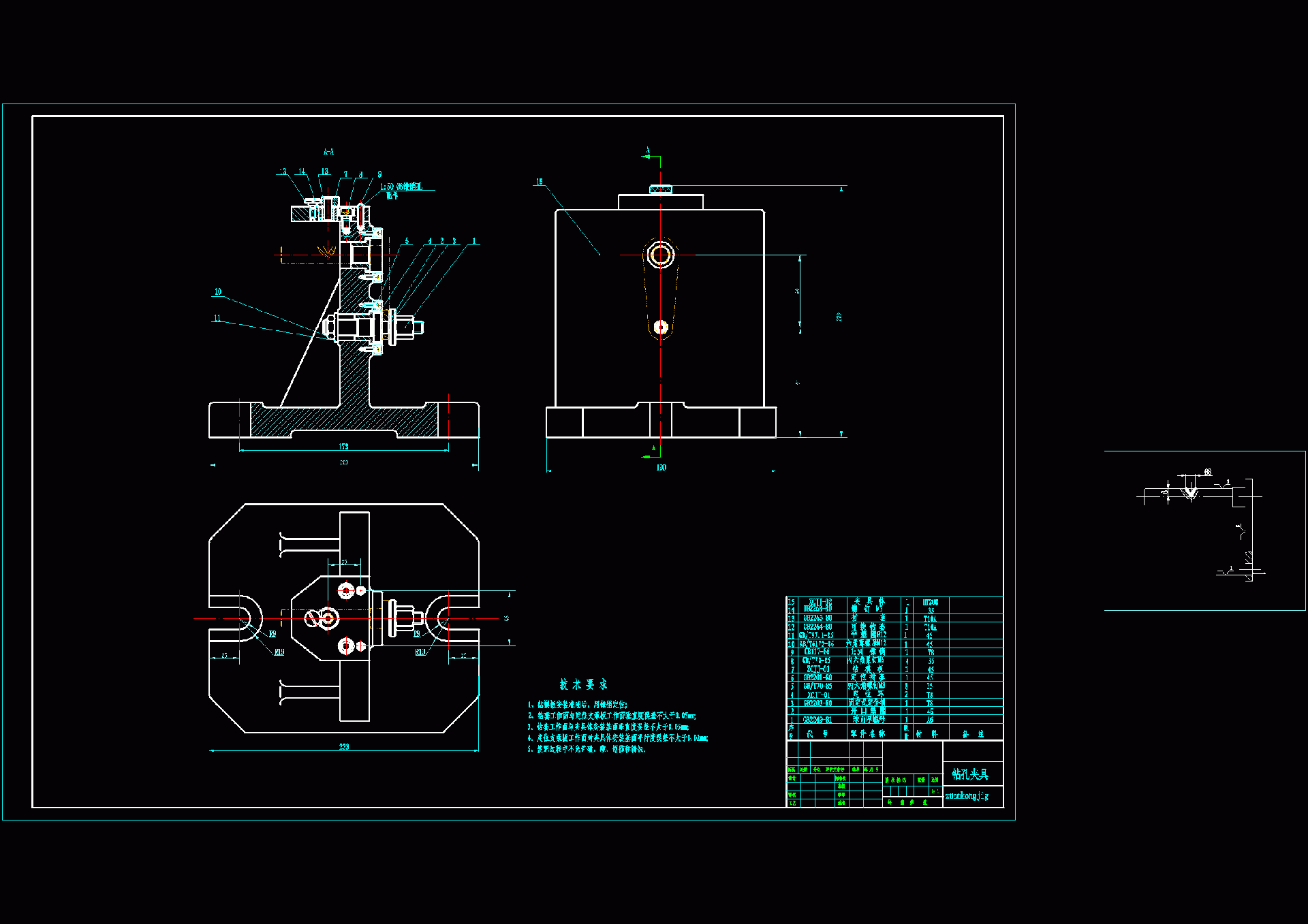

CAD版本图纸，共4张

摘要

本设计是基于离合臂转轴零件的加工工艺规程及一些工序的专用夹具设计。离合臂转轴零件的主要加工表面是平面及孔系。一般来说，保证平面的加工精度要比保证孔系的加工精度容易。因此，本设计遵循先面后孔的原则。并将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔系加工精度。主要加工工序安排是先以支承孔系定位加工出顶平面，再以平面与支承孔系定位加工出工艺孔。在后续工序中除个别工序外均用顶平面和工艺孔定位加工其他孔系与平面。支承孔系的加工采用的是坐标法镗孔。整个加工过程均选用通用。夹具选用专用夹具，夹紧方式多选用气动夹紧，夹紧可靠，机构可以不必自锁，因此生产效率较高，适用于大批量、流水线上加工，能够满足设计要求。

目录

第一章机械加工工艺规程设计1

1.1零件的分析1

1.1.1零件的作用1

1.2离合臂转轴加工的主要问题和工艺过程设计所应采取的相应措施2

1.3离合臂转轴加工定位基准的选择2

1.3.1粗基准的选择2

1.3.2精基准的选择2

1.4离合臂转轴加工主要工序安排3

1.5机械加工余量、工序尺寸及毛坯尺寸的确定4

1.6毛坯种类的选择5

1.7选择加工设备和工艺装备6

1.7.1机床选用6

1.7.2选择刀具6

1.7.3选择量具6

1.8机械加工余量、工序尺寸及毛坯尺寸的确定7

1.9确定切削用量及基本工时（机动时间） 8

1.10时间定额计算及生产安排16

第2章钻Φ8锥孔夹具设计18

2.1研究原始质料18

2.2定位基准的选择18

2.3切削力及夹紧力的计算19

2.4误差分析与计算20

2.5零、部件的设计与选用21

2.5.1定位销选用21

2.5.3钻套、衬套、钻模板设计与选用21

2.6夹具设计及操作的简要说明23

总结24

参考文献25

致谢26
