作品包括：

Word设计说明书1份，共33页

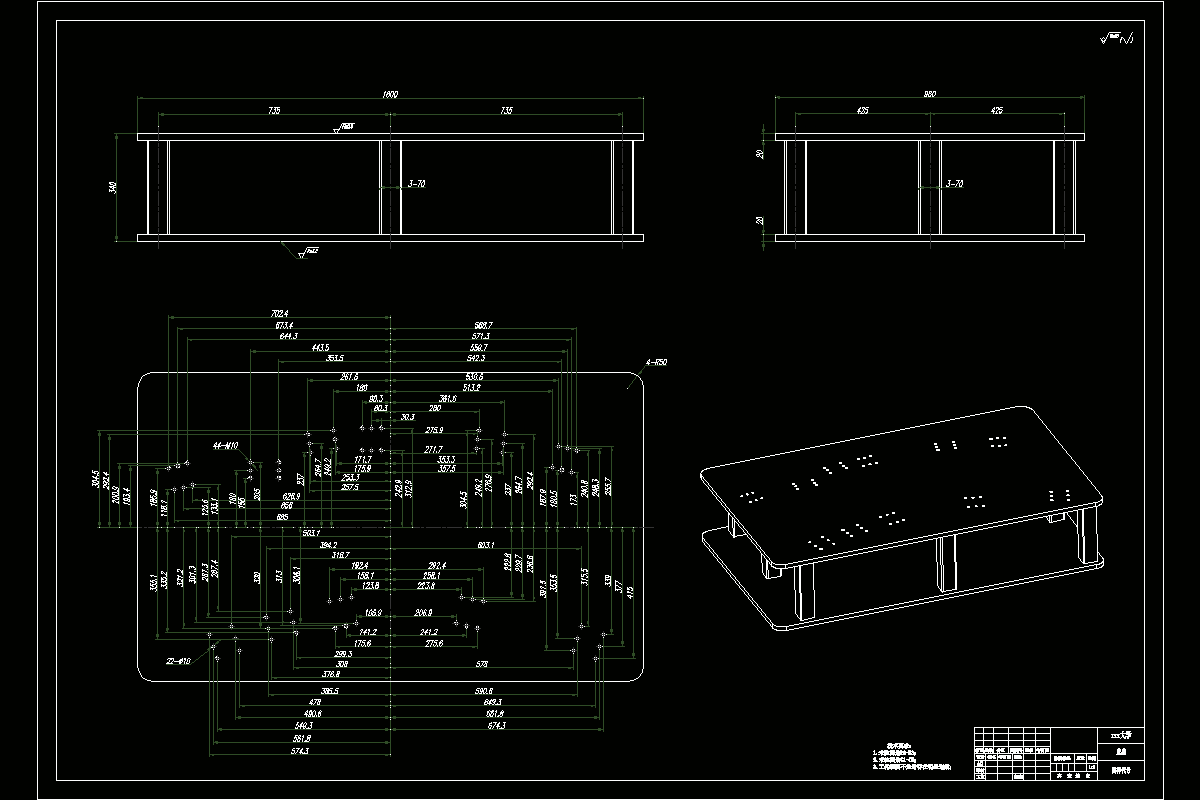

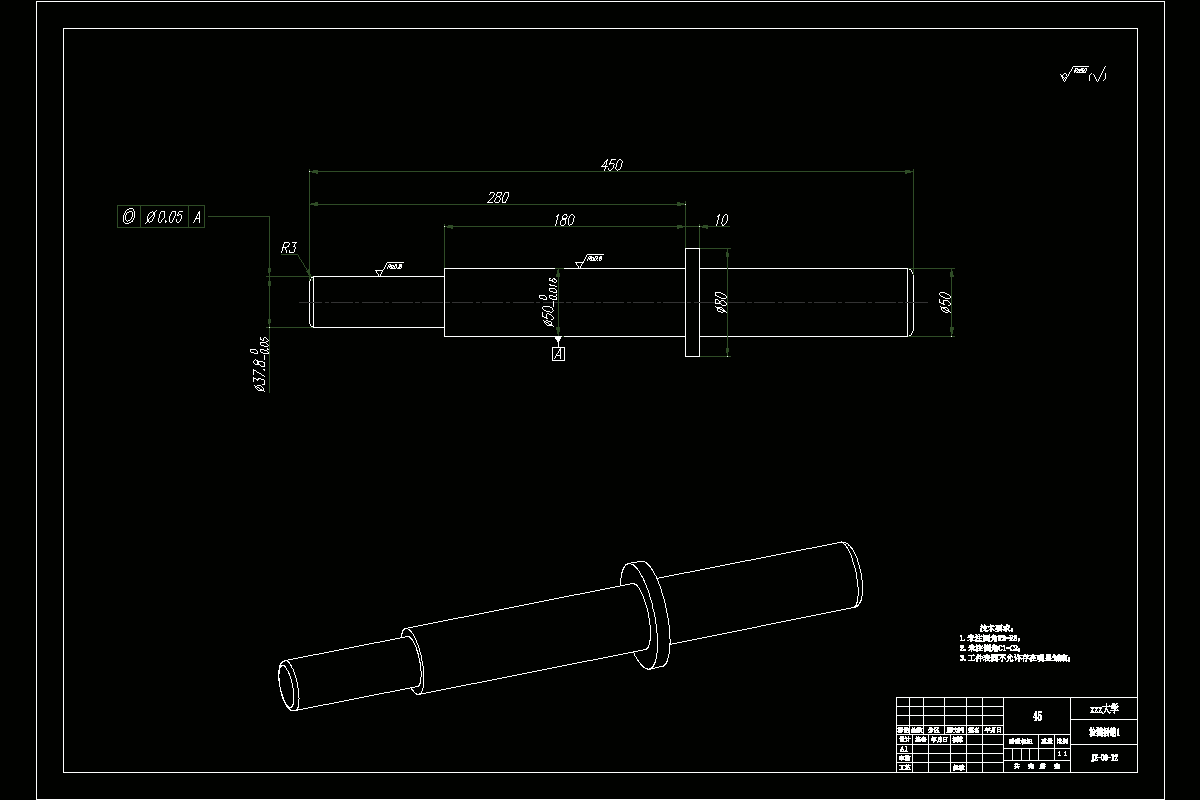

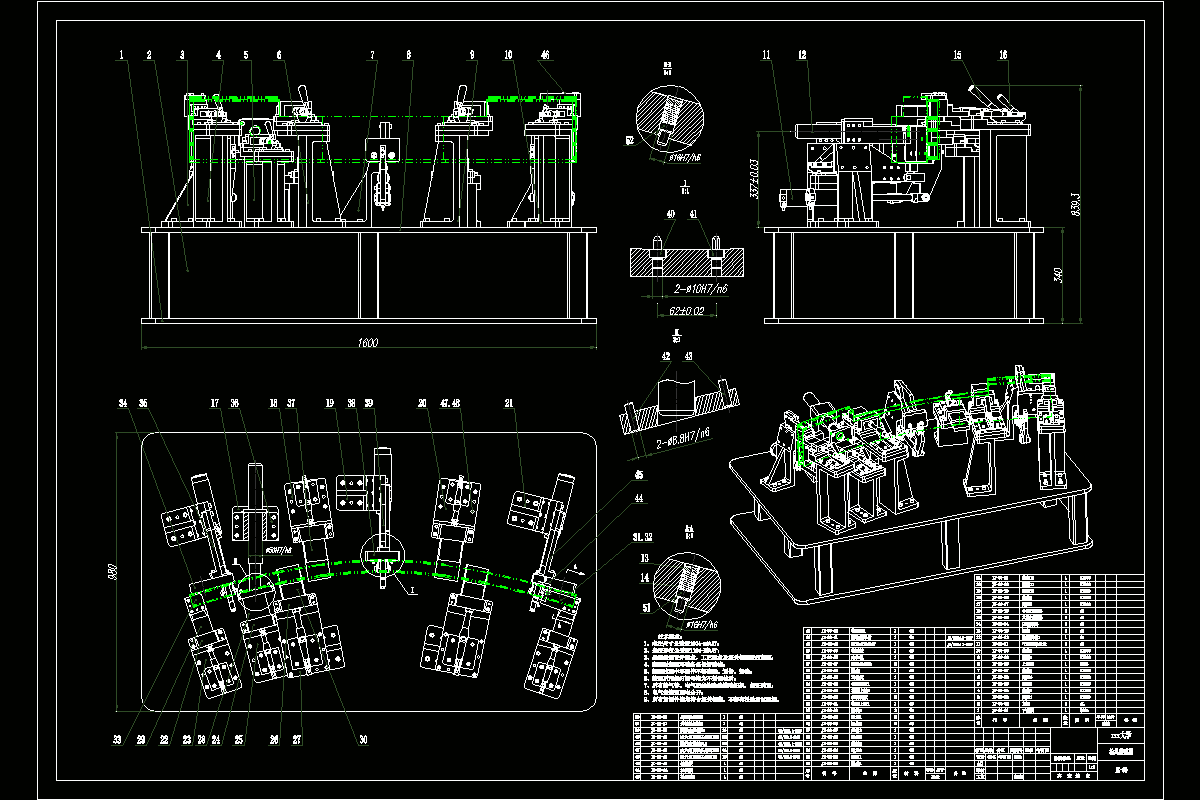

CAD版本图纸，共3张

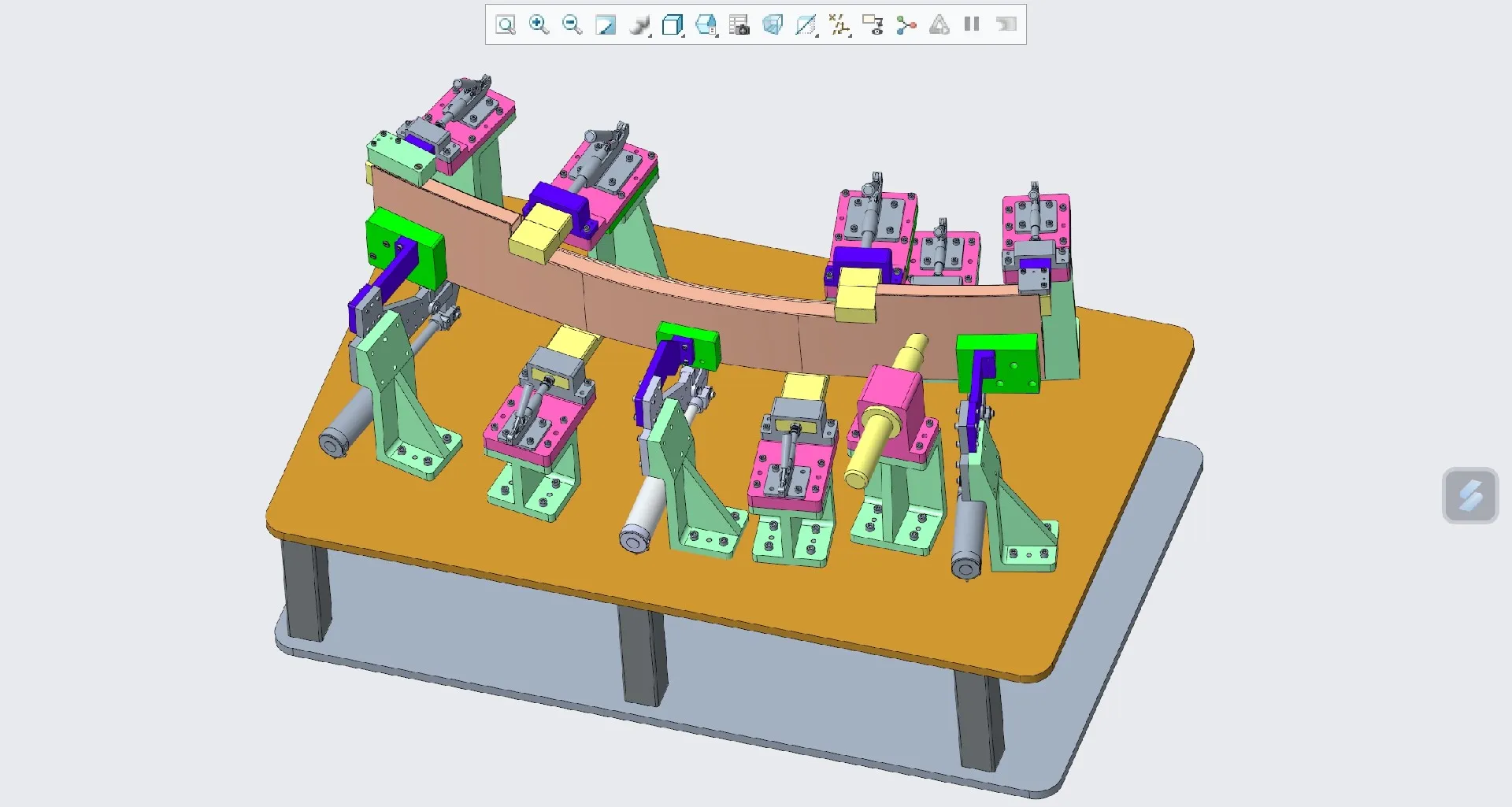

Creo三维图一套

摘要

文以某型汽车前碰撞横梁外板为研究对象，开展专用检具设计研究。针对该零件结构复杂、曲面特征多、尺寸公差严格的特点，通过三维数字化建模、公差分析与结构优化相结合的方法，完成了具有定位精准、检测高效特点的专用检具系统设计。首先基于CATIA软件对零件进行逆向建模，提取关键检测特征，确定基准体系；其次采用模块化设计理念，构建由基座模块、定位夹紧装置、检测模块和辅助机构组成的检具系统，其中定位机构采用双锥销配合液压夹紧方式，检测模块集成可调式间隙面差规；通过有限元分析对关键受力部件进行刚度校核，确保检测稳定性；创新性地引入数字化检测技术，在关键检测点布置位移传感器，实现数据采集与处理自动化。设计过程中重点解决了复杂曲面定位基准确定、多特征同步检测协调性控制等技术难点。最终完成的检具方案经仿真验证，定位精度达到±0.15mm，重复定位精度±0.05mm，单件检测时间缩短至5分钟，满足企业生产节拍要求。本研究为类似车身覆盖件检具设计提供了可借鉴的技术方案，对提升汽车零部件检测效率和保证产品质量具有实际应用价值。
