作品包括：

Word设计说明书1份

开题报告一份

工序卡一套

工艺过程卡1张

CAD版本图纸，共4张

摘要

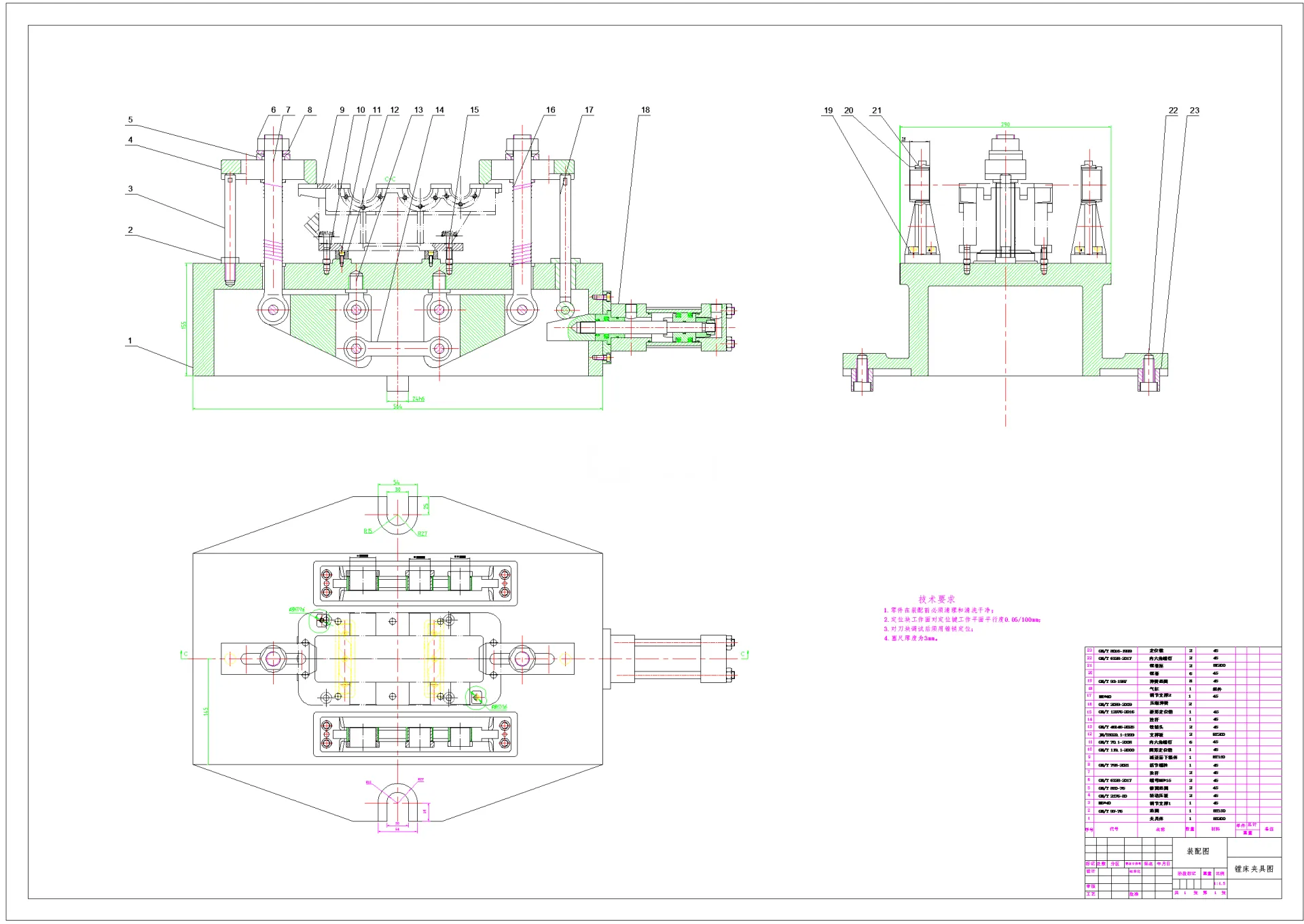

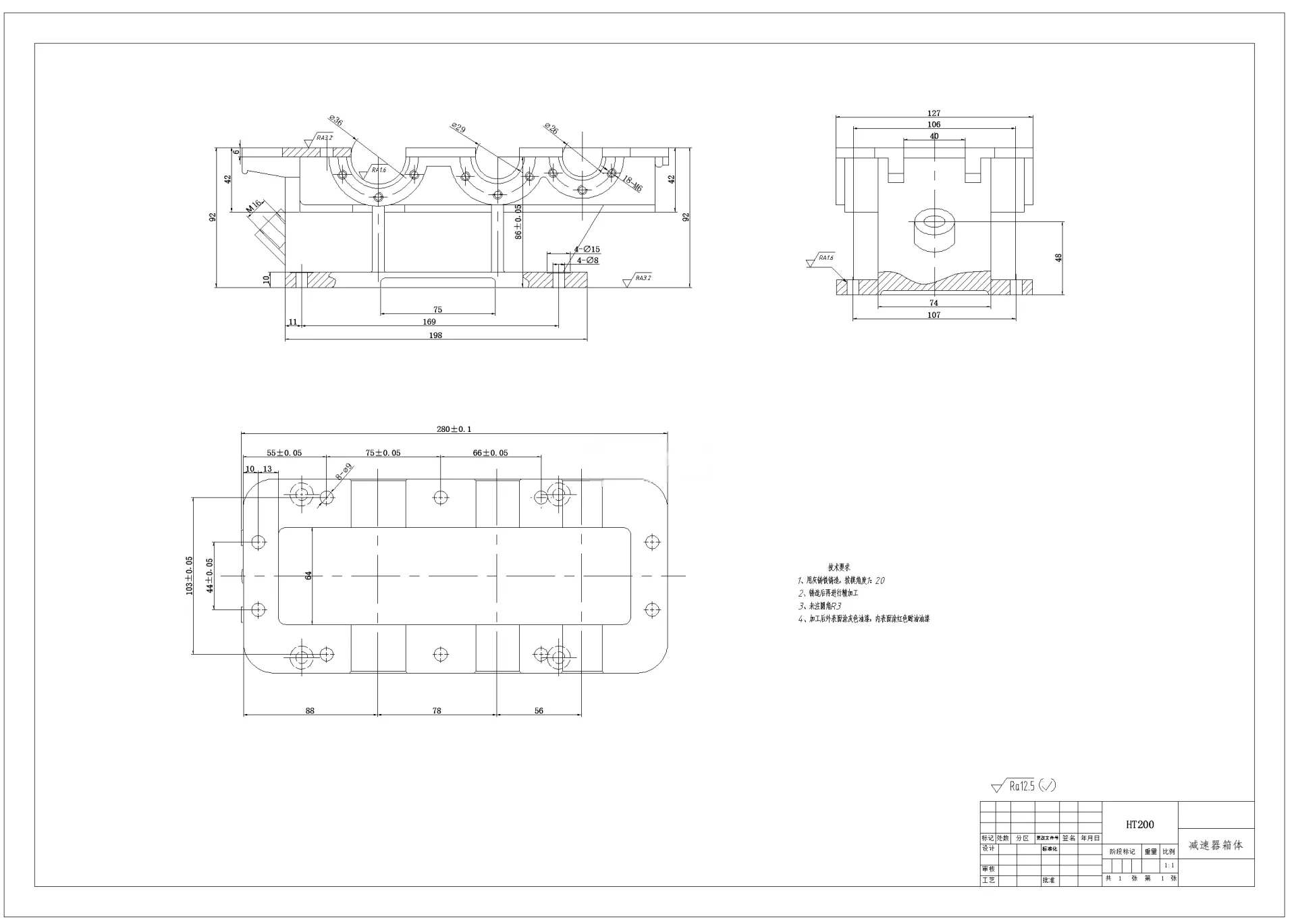

本次设计围绕二级减速器下箱体高效精准加工需求，完成加工工艺制定和φ29孔镗削专用夹具设计，结合下箱体结构特点，结合HT200材质特性，依照基准统一原则调整工艺路线，划分粗加工、半精加工、精加工三个加工流程，明确各工序选用设备、切削参数和技术要求，重点保证φ29孔等关键部位尺寸精度和形位公差。针对φ29孔镗削加工定位与夹紧需求，设计专用夹具，方案选用一面两销定位方式，以箱体结合面和底面φ8孔为基准，借助圆形定位销和菱形定位销限制工件自由度，夹紧机构由液压缸驱动，配合连杆联动压板和浮动压头，完成均匀夹紧，避免工件变形，本次设计计算切削力、夹紧力数值，分析定位误差，确认夹具定位精度总误差不超过0.05mm，符合加工要求。最后，绘制全套毛坯图、零件图、夹具装配图及零部件图纸，编制完整工艺规程与工序卡片，为二级减速器下箱体的大批量标准化生产提供可靠技术保障。
