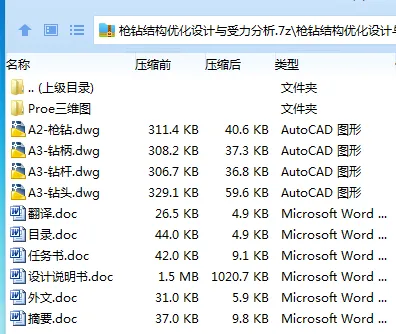

作品包括

Word版设计说明书1份，共39页，约15000字

任务书一份

外文翻译一份

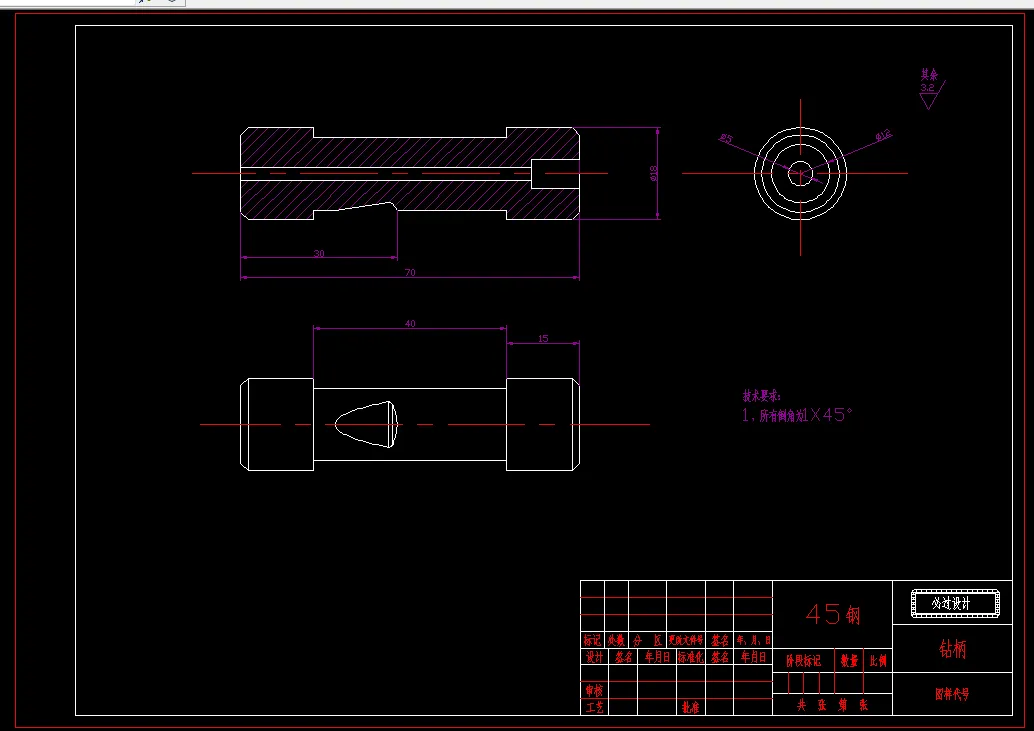

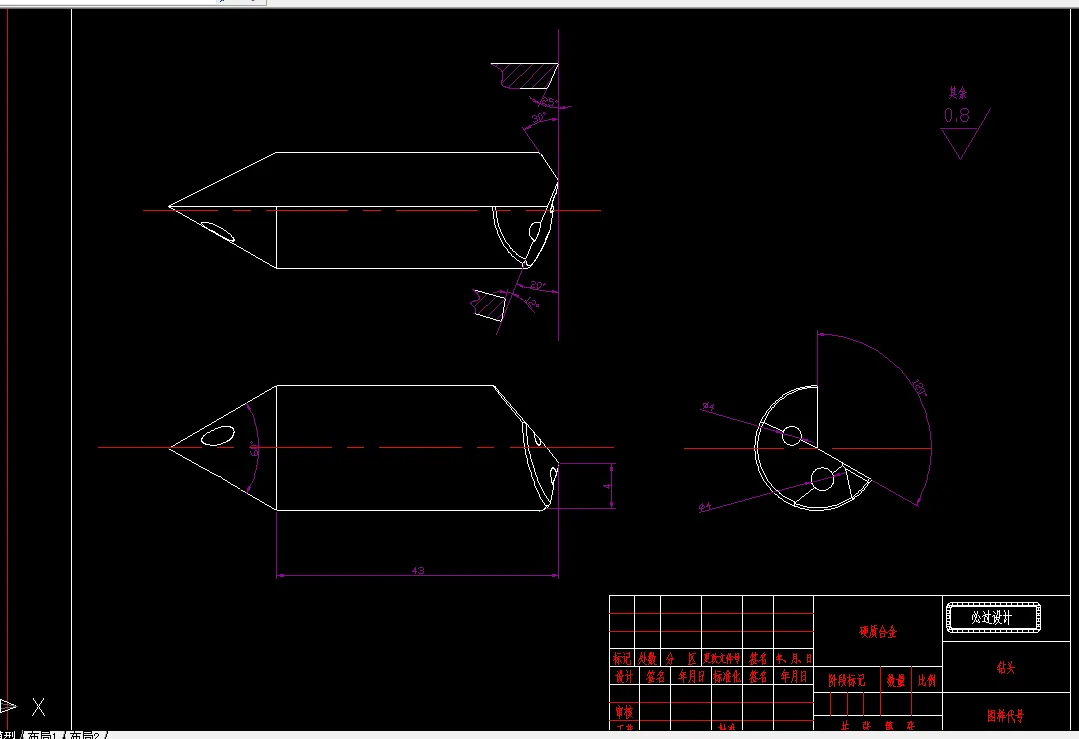

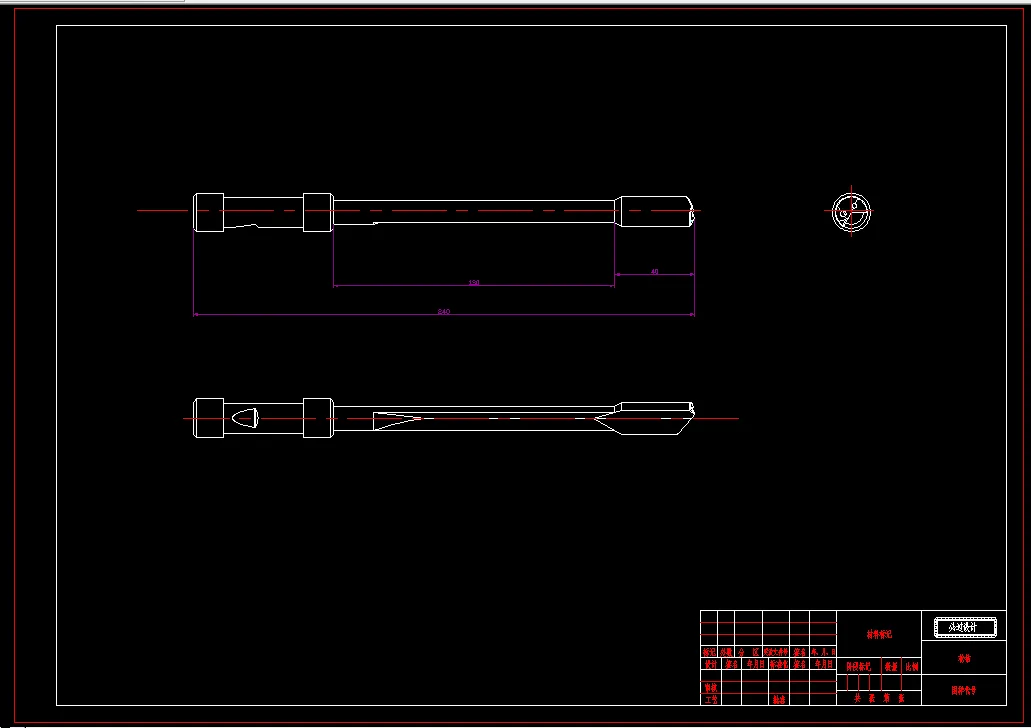

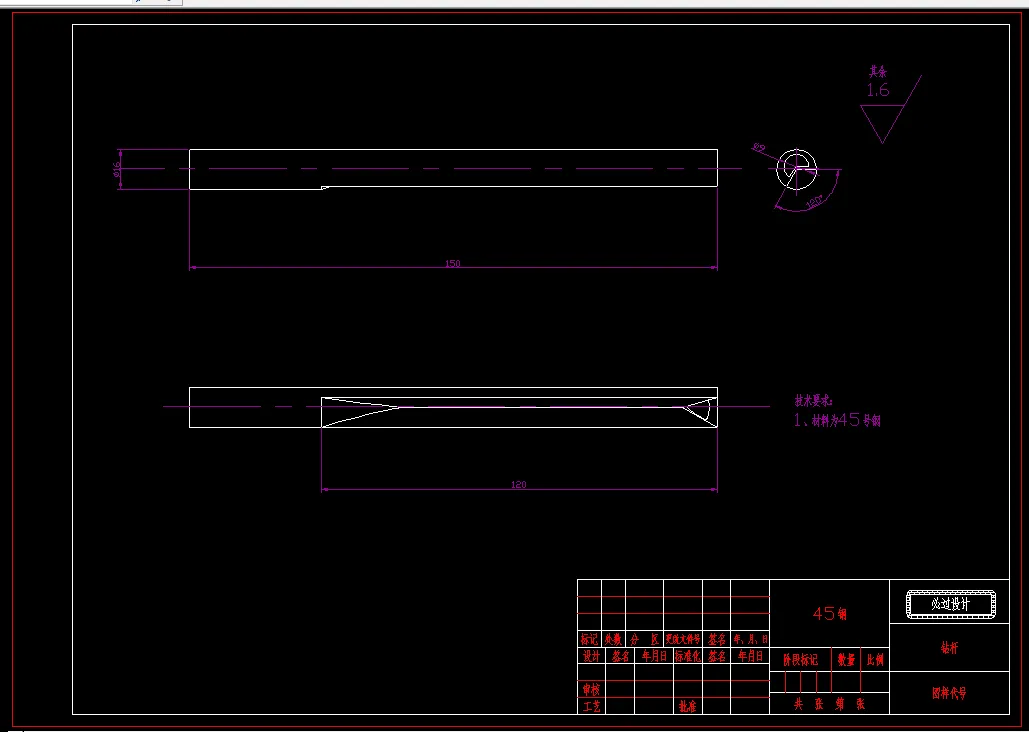

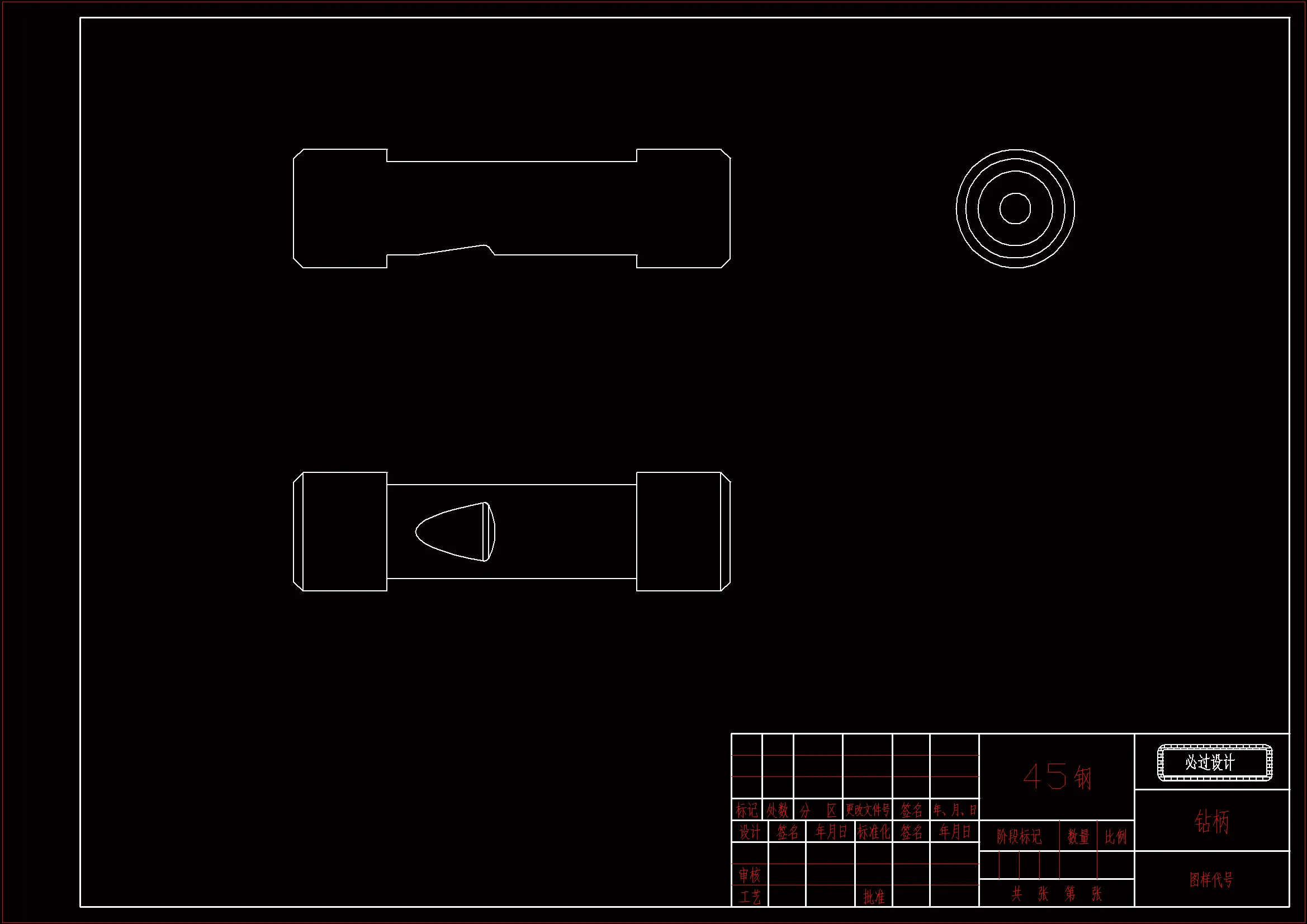

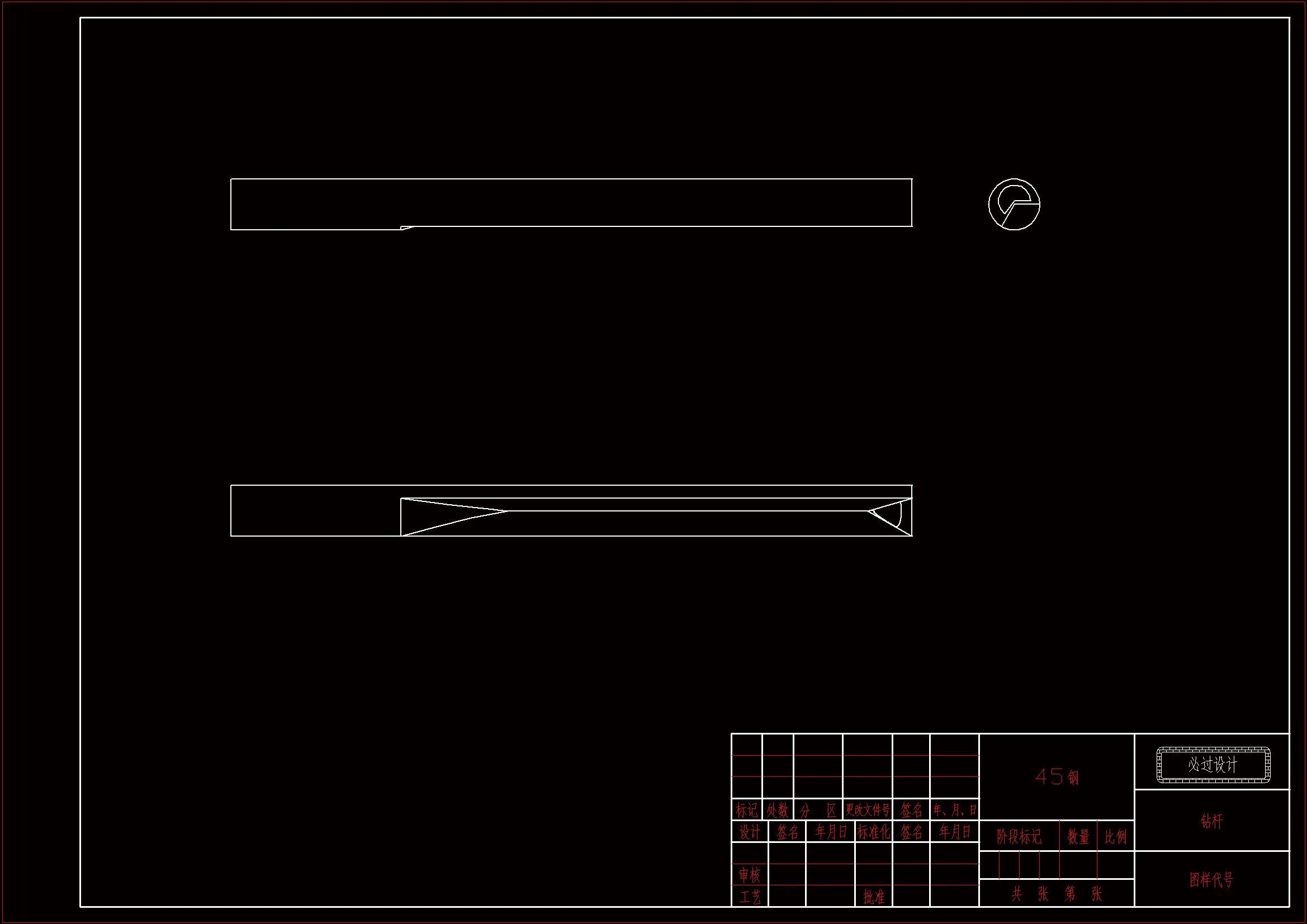

CAD版本图纸，共4张

Proe三维图一套

摘要

随着科学技术的进步，深孔加工技术已经运用到各机器制造部门，特别是在重型机械制造中，能否掌握它，运用自如，将对生产起着决定性作用。

本设计介绍了深孔加工刀具中最常见的枪钻，通过对国内外枪钻的比较，分析了枪钻的结构，对枪钻的各个结构进行了系列化设计。然后对枪钻进行了较为详细的受力分析，。同时用Pro/E 应用软件作出典型枪钻的三维造型，并用有限元分析软件对枪钻进行分析，得出应力分析结果，对枪钻进行优化设计。

关键词：深孔加工，枪钻，优化设计

目录

1  绪论 1

1.1  研究深孔钻削的意义 1

1.2  国内外现状以及发展 2

1.2.1  深孔钻的发展过程 2

1.2.2  国内深孔加工技术应用及发展状况 2

1.2.3  深孔加工技术和装备的发展方向 3

2、枪钻的设计 5

2.1  枪钻的结构 5

2.2  枪钻的设计 5

2.3.1  枪钻切削部分的设计 5

2.3.2  枪钻钻杆和钻柄的设计 16

3  枪钻受力分析 18

3.1  枪钻切入阶段的受力分析 19

3.2  枪钻钻孔全过程中转矩和轴向力的变化规律 22

4  枪钻的应力分析与优化设计 30

4.1  枪钻实体模型的建立 30

4.2  枪钻力学模型的建立 31

4.3  枪钻的有限元分析 33

4.3.1 导入枪钻实体模型 33

4.3.2 定义材料特性 33

4.3.3  网格划分 33

4.3.4  约束、处理 34

4.3.5  处理后结果 34

4.3.6  有限元结果分析 35

5 总结 36

参考文献 37

致谢 39
