作品包括：

Word版说明书1份，共32页，约12000字

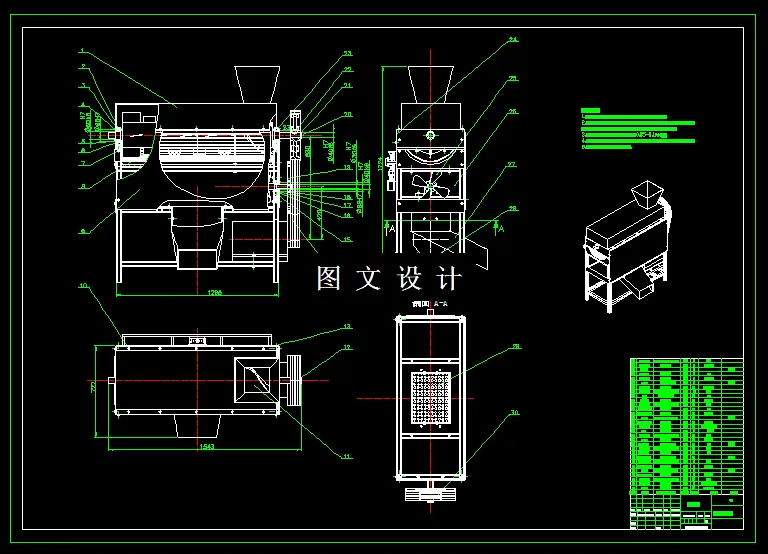

CAD版本图纸，共8张

摘要

本文通过对玉米脱粒机的分析与设计，让我们了解了玉米脱粒机，为深入研究玉米脱粒机奠定了基础。分析了玉米脱粒机组成和工作原理，系统地分析了脱粒滚筒的内部结构，进行了运动分析。在对玉米脱粒机的分析中，运动性能得到了改善，玉米脱粒机的进步取得了实质性进展。

关键词：玉米脱粒机；机械结构；运动系统

目录

摘要 I

Abstract II

第1章 绪论 1

1.1 研究背景及意义 1

1.2 国内外发展现状 1

1.2.1国外研究现状 1

1.2.2国内研究现状 2

1.2.3发展趋势 2

1.3研究的内容和方法 3

1.4本章小结 3

第2章 玉米脱粒机总体方案 4

2.1玉米脱粒机工作原理 4

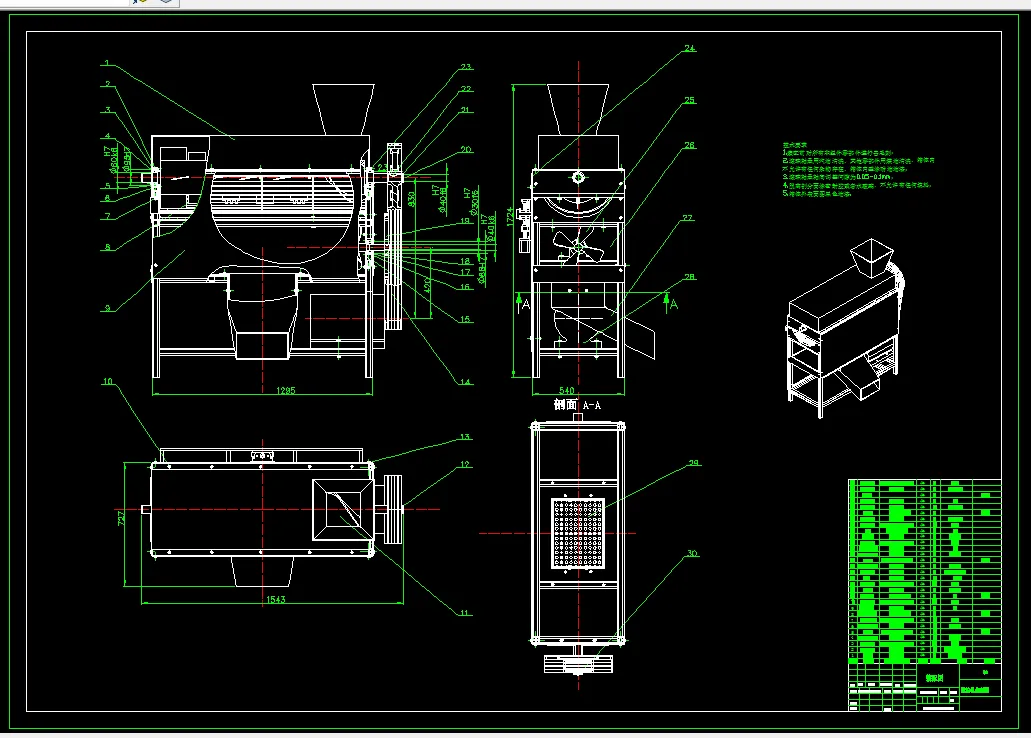

2.2玉米脱粒机结构组成 4

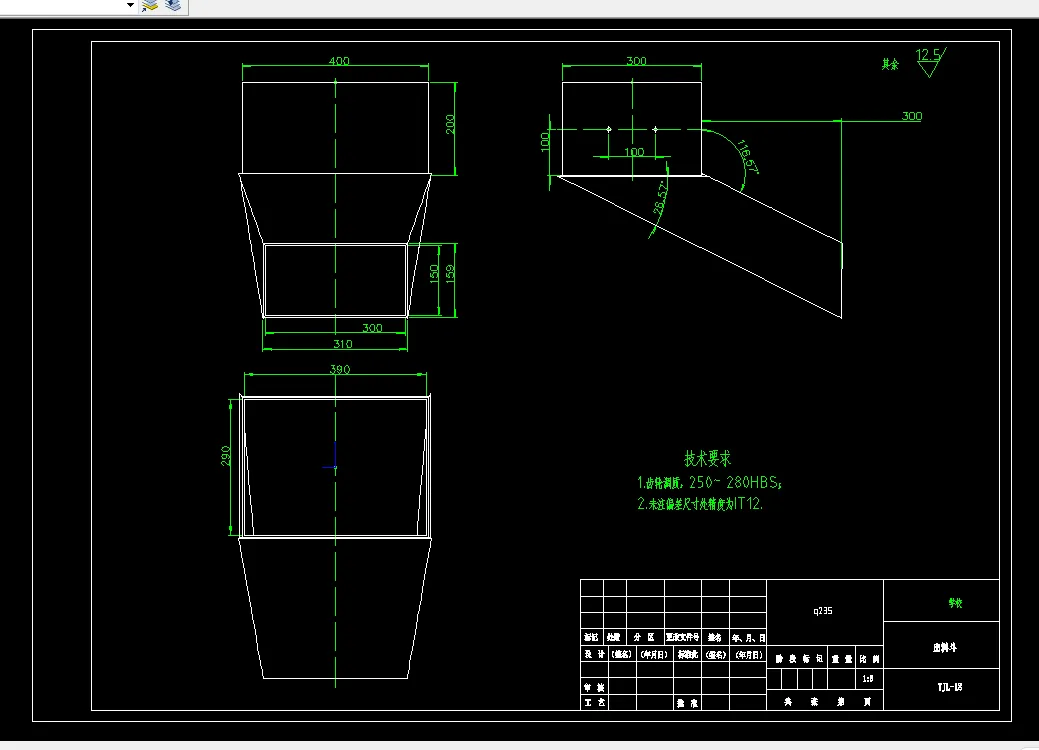

2.2.1入料部分设计 5

2.2.2脱粒滚筒设计 5

2.2.3调节格栅部分设计 6

2.2.4除尘部分 7

2.2.5出料部分 7

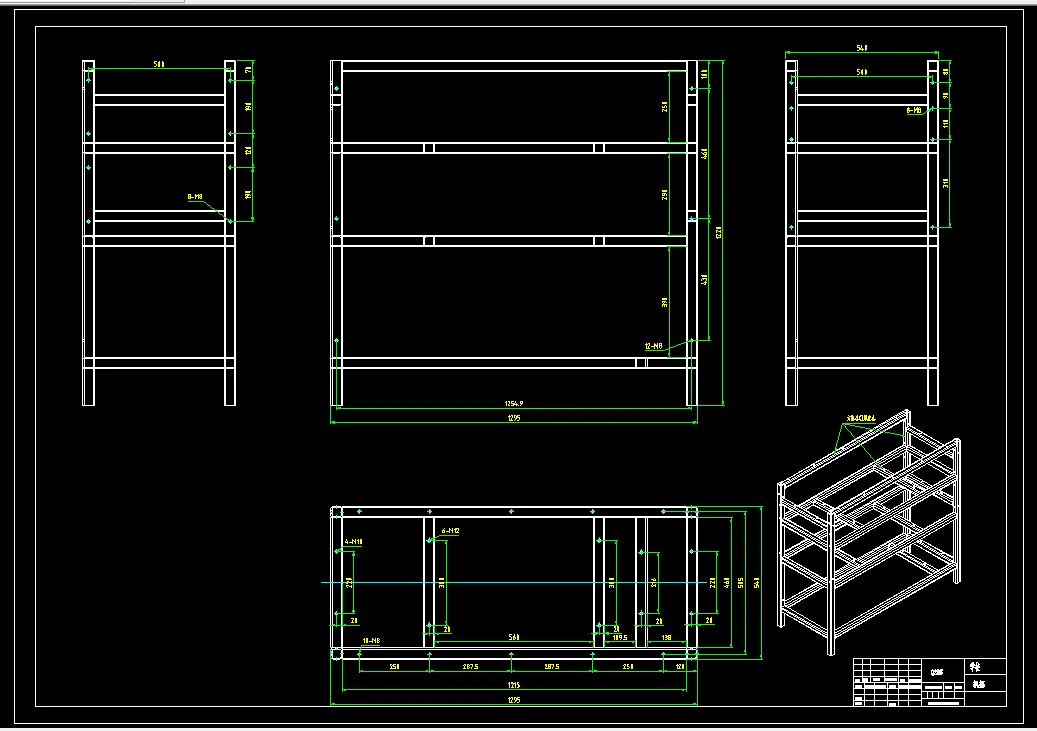

2.2.6机架设计 7

2.3控制系统的选择 8

第3章 重要零部件设计 10

3.1 电机设计选择 10

3.2带传动设计计算 10

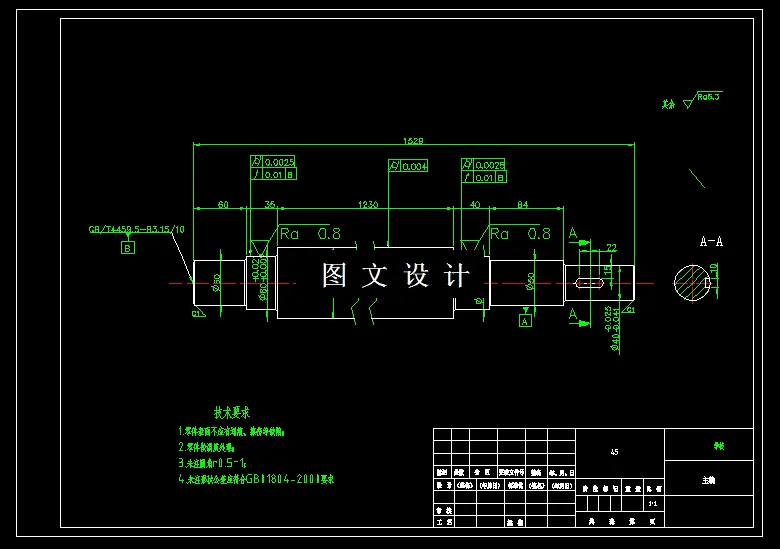

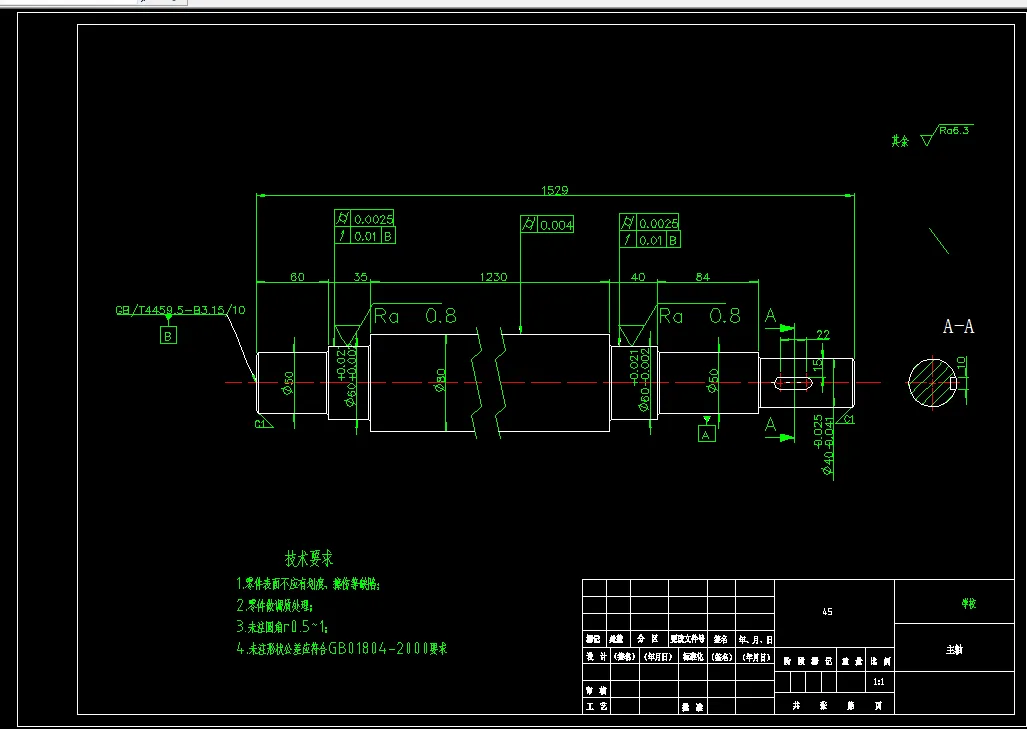

3.3滚筒轴设计 12

3.4 轴承设计计算 13

第4章 控制系统设计 15

4.1控制系统硬件组成 15

4.2微控制器的选用 15

4.3驱动器件的选择 16

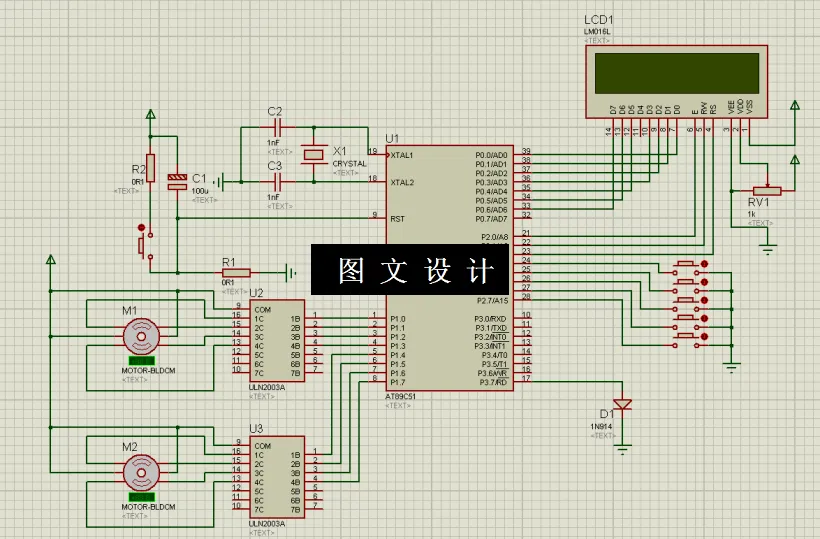

4.4控制系统电路设计 17

4.4.1晶振电路设计 18

4.4.2步进电机驱动电路设计 19

4.4.3显示电路设计 19

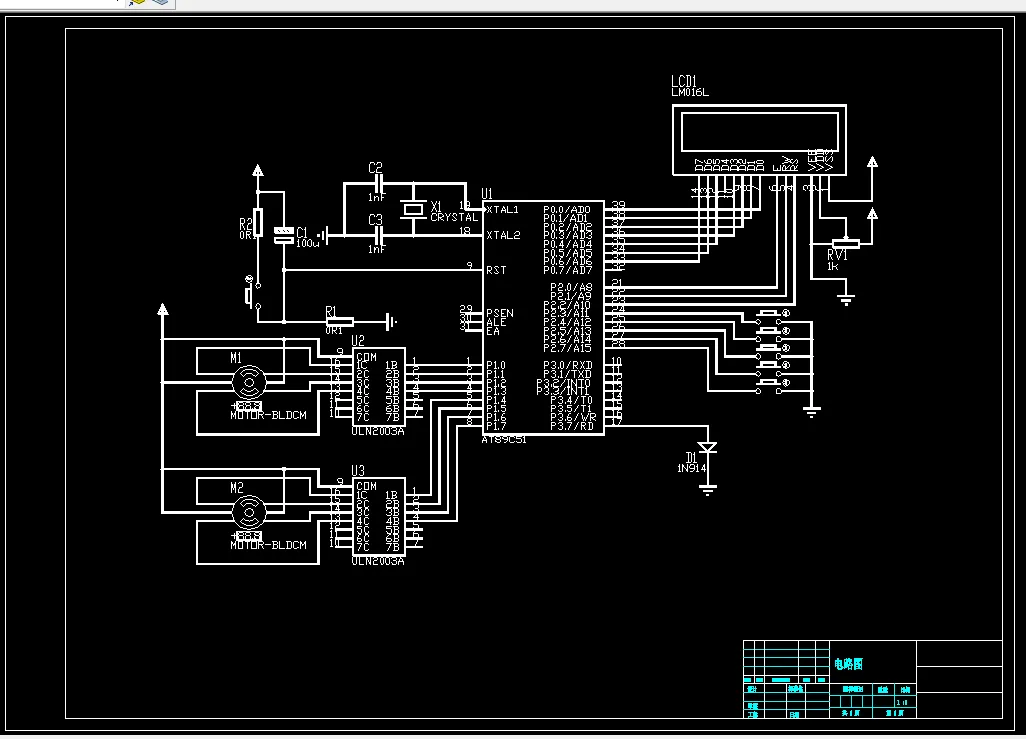

4.4.4控制系统电路图 20

4.5控制程序设计 20

4.5.1控制系统按键程序设计 21

4.5.2 电机旋转程序设计 22

4.5.3 延时程序设计 23

第5章 玉米脱粒机总结和展望 24

5.1设计总结 24

5.2未来展望 24

致谢 26

参考文献 27
