作品包括:

Word版设计说明书1份，共25页，约4200字

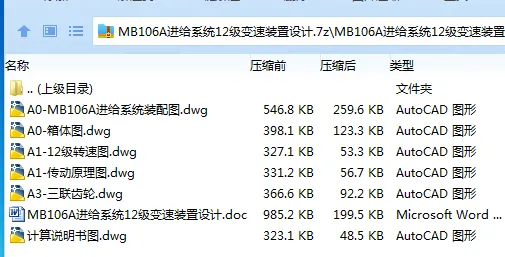

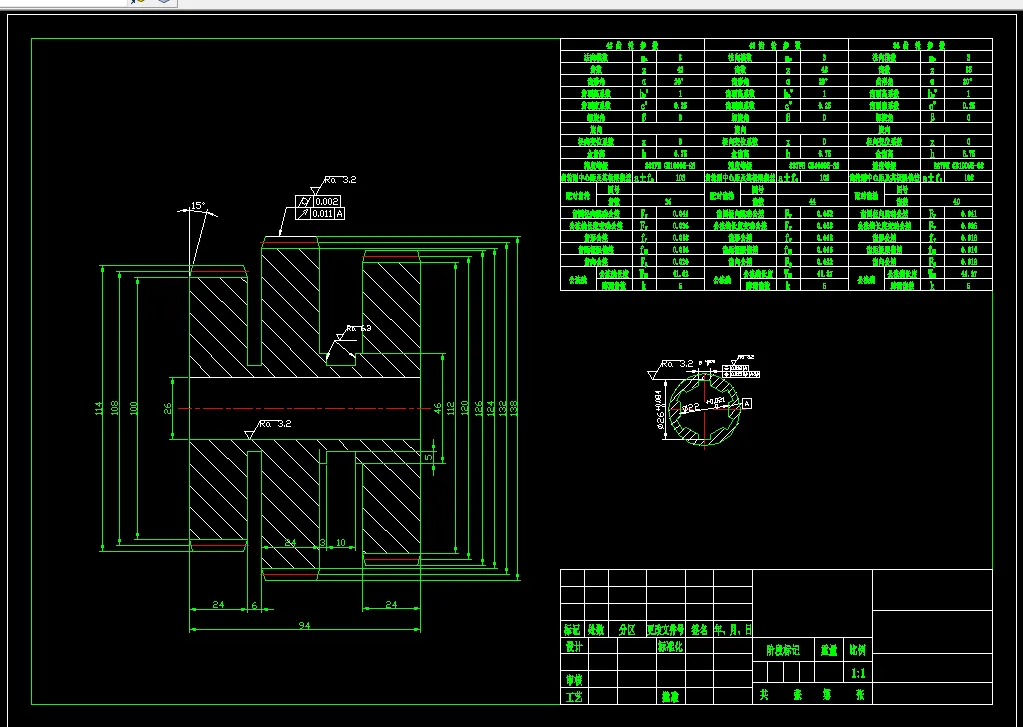

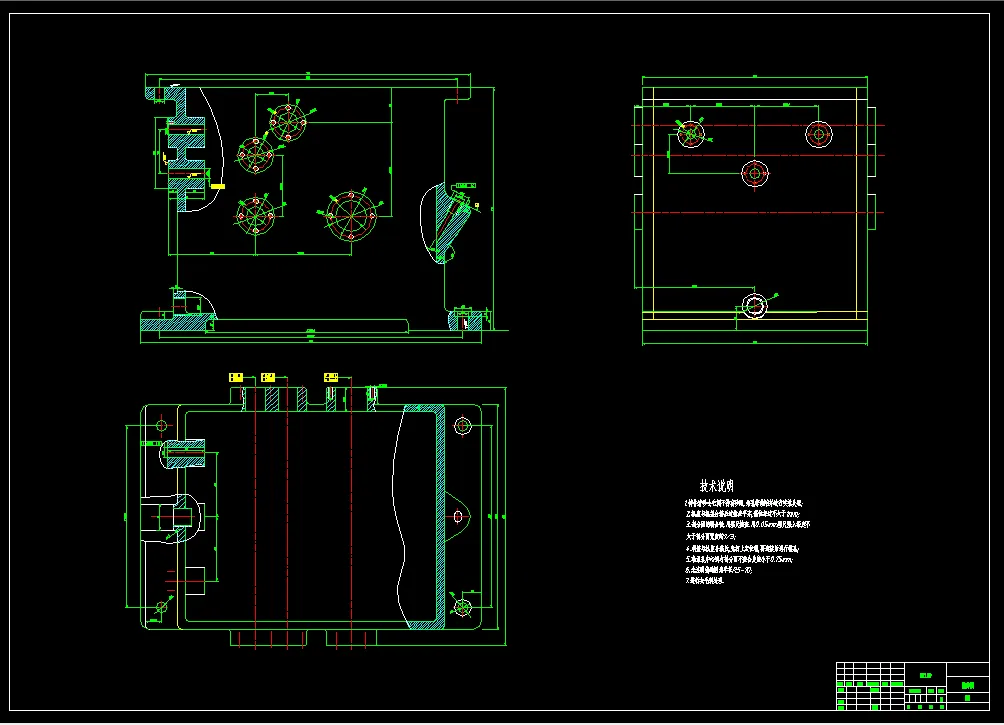

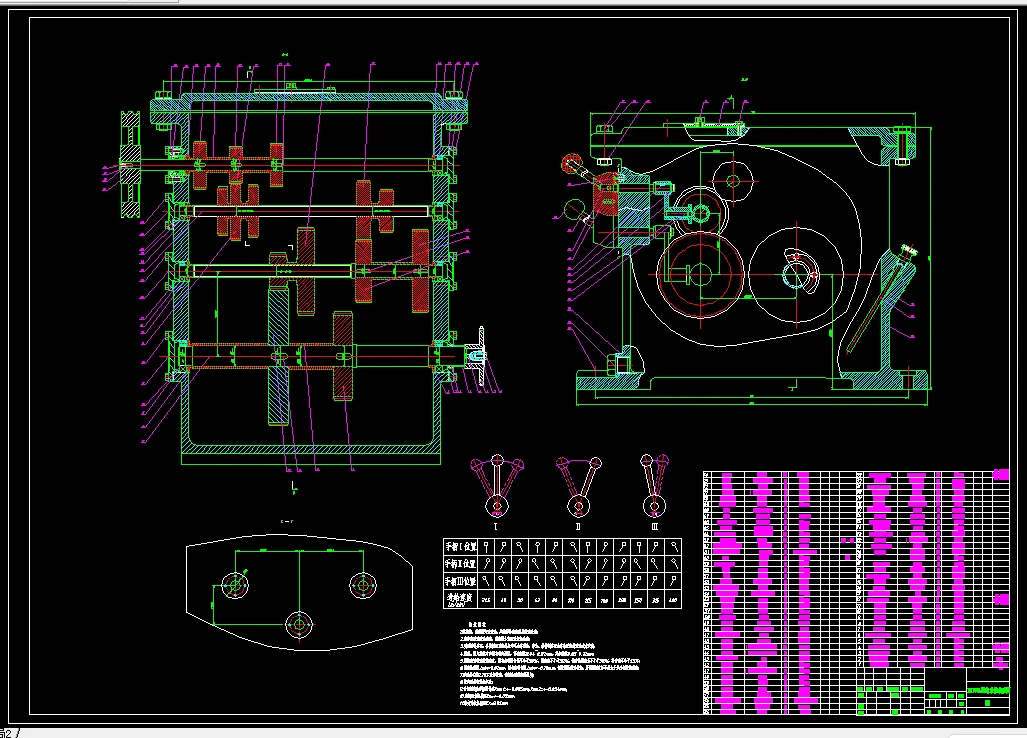

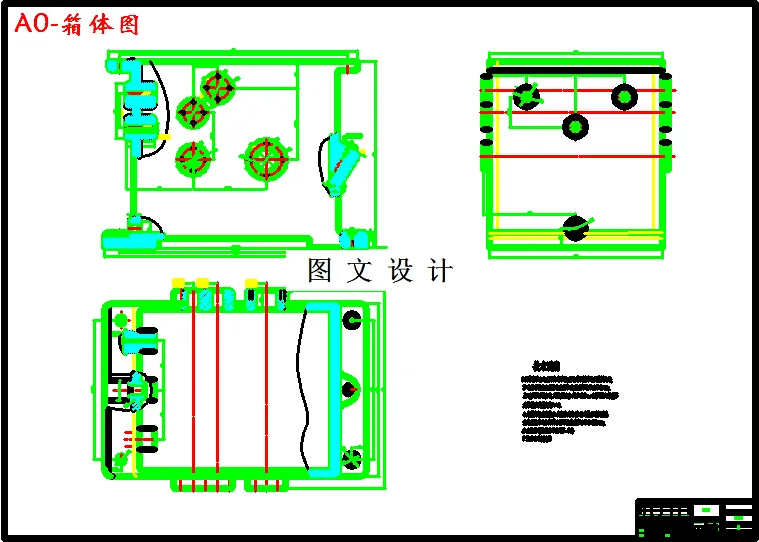

CAD版本图纸，共5张

摘要

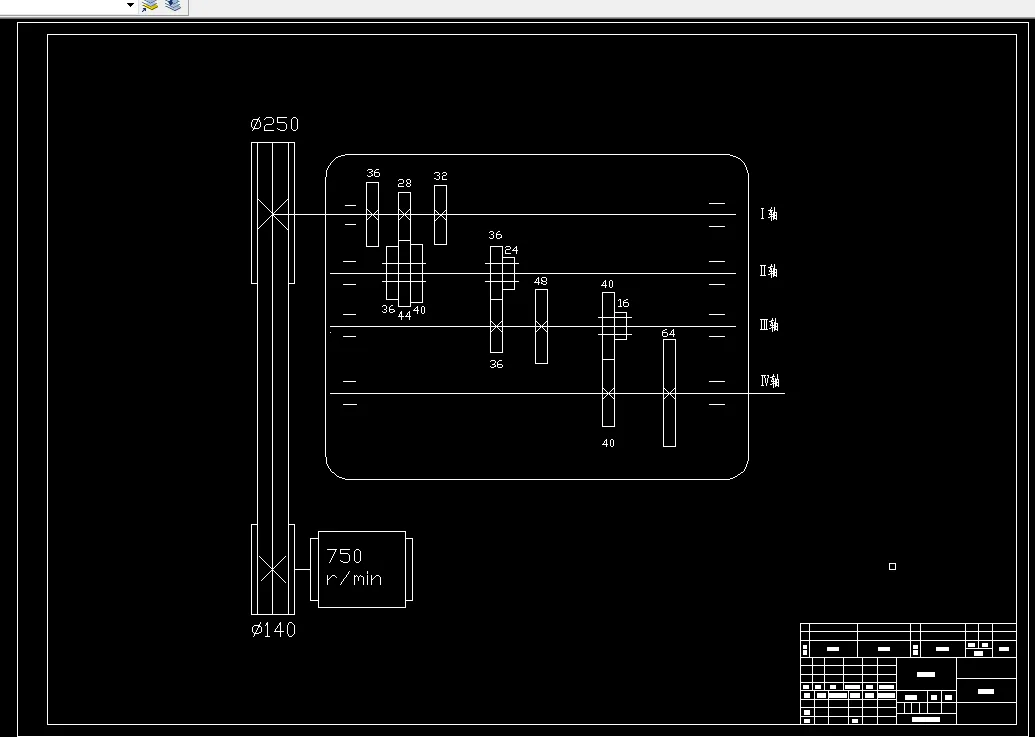

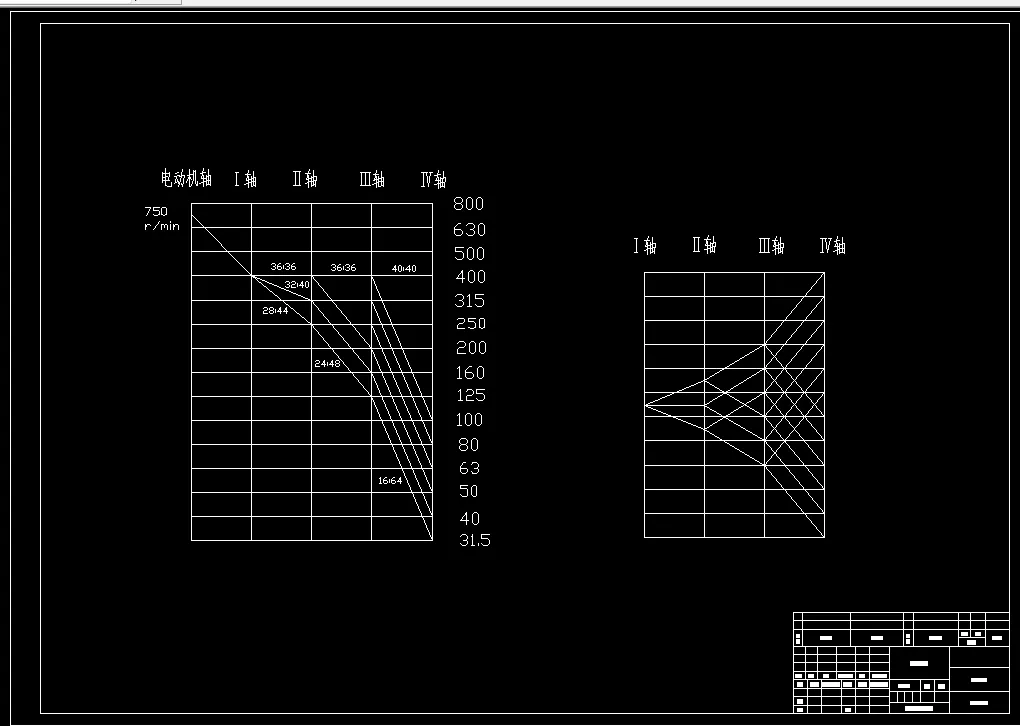

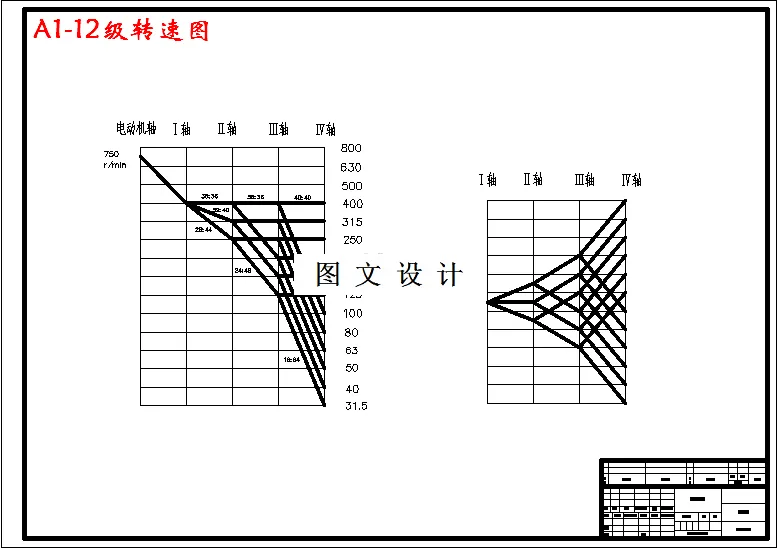

一、设计的题目 将MB106A进给系统中的无级变速装置改为12级有级变速装置，并进行系统的设计与计算。 二、设计原始数据 加工木料最大宽度 600mm 加工木料最大厚度 200mm 最小刨削长度 290mm 最大刨削厚度 5mm 刀头切削圆直径 128mm 刀轴转速 6000r/min 刀片数 4片 进料辊筒直径 90mm 进料速度 7～32m/min 主电机功率 5.5kW 加工材种 软、硬杂木 木材含水率 10%～15%

目录

1总体设计 1

1.1 选择传动方案 1

1.2 进给电机的选择 1

1.3 传动原理 5

2 传动件的选择及计算 8

2.1 V带的设计 8

2.2 传动轴计算 9

2.3 齿轮模数的确定 10

2.4 滑移齿轮的尺寸 11

2.5 齿轮的校核 12

2.6 轴承的选择 13

2.7 轴的校核 13

2.8 轴承寿命的计算 15

2.9 链轮的设计 16

2.10 键的选择 17

3 操纵机构方案设计 18

4 变速箱的润滑与密封 20

5 课程设计感想 .......................................................................................................................21

参考文献 22
