Z2252-CD1010型差速器及半轴设计【含UG三维图】 下载积分:50 资料编号: Z2252

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: Z2252
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252

作品描述

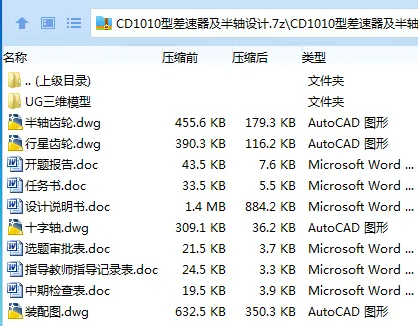

作品包括:

Word版设计说明书1份,共37页,约11000字

任务书一份

开题报告一份

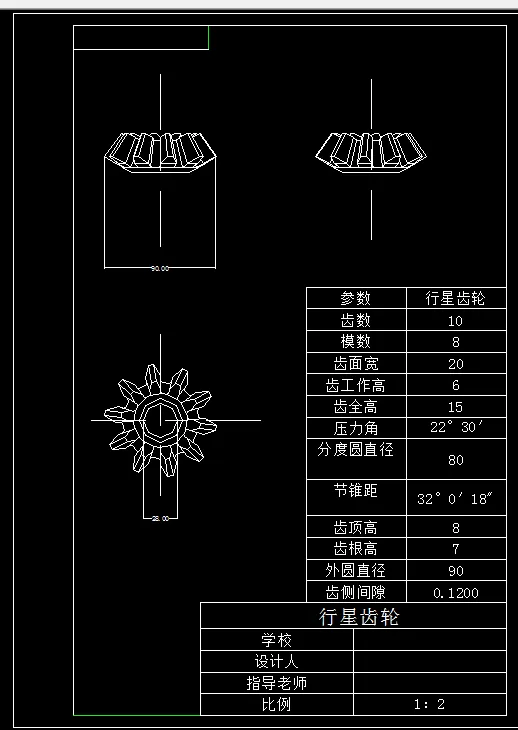

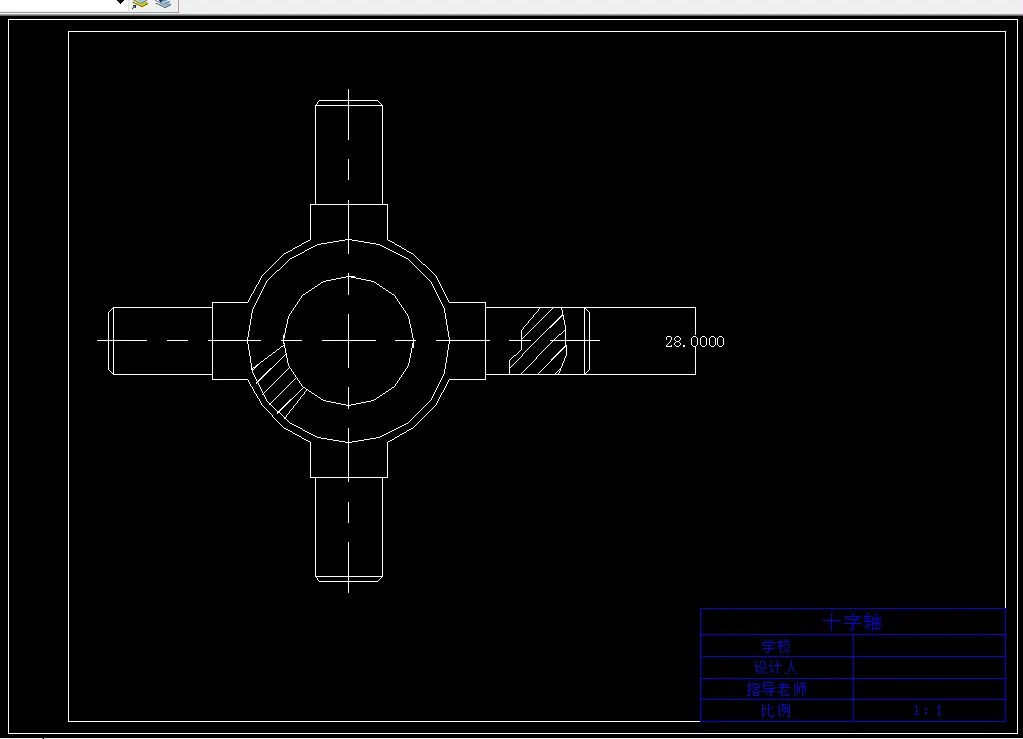

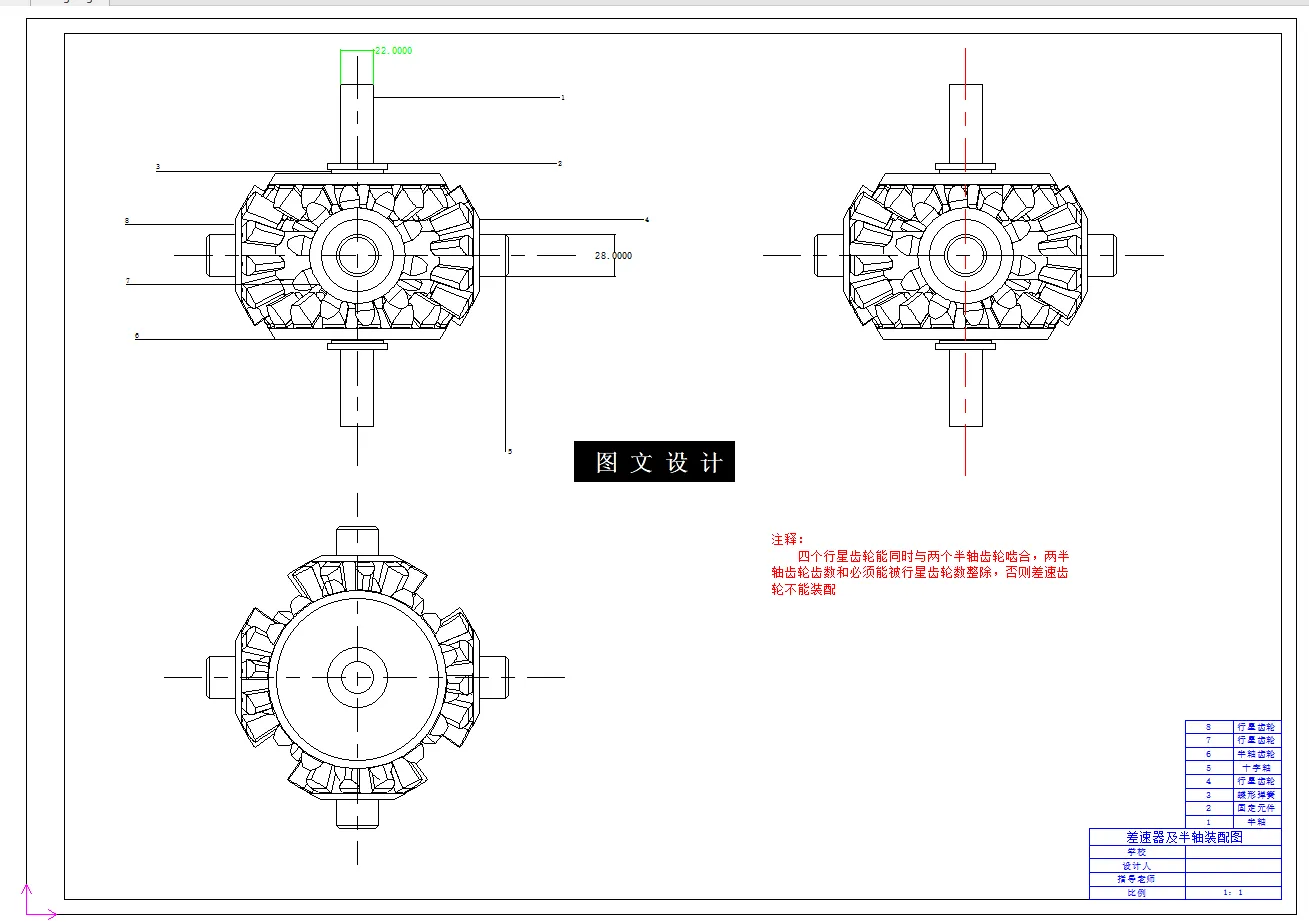

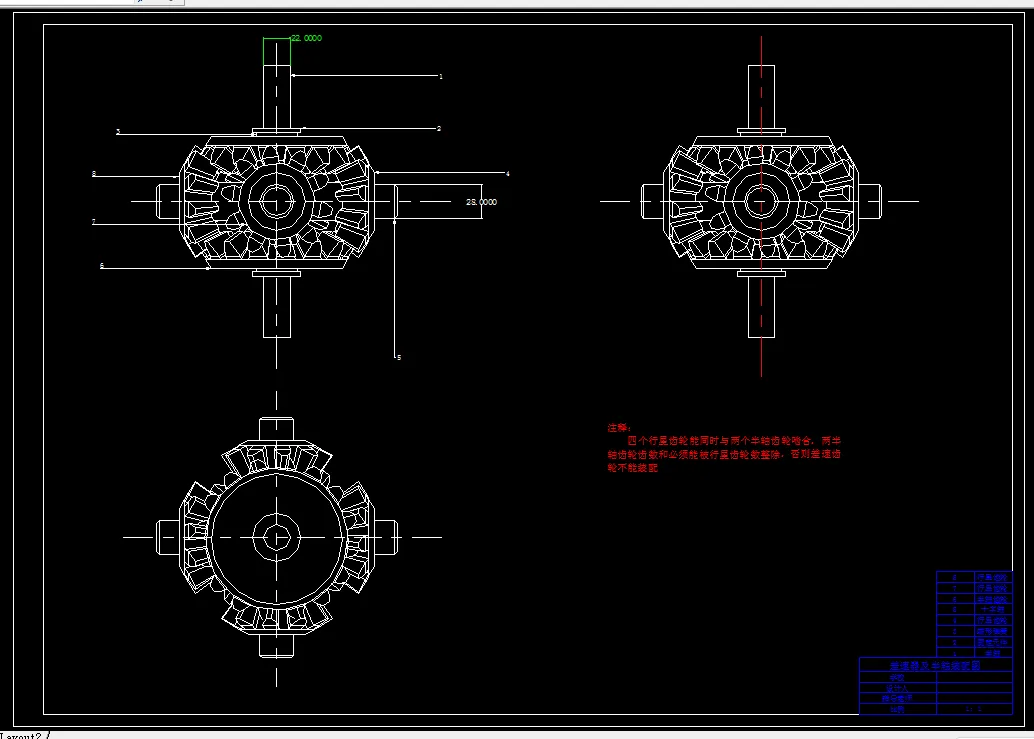

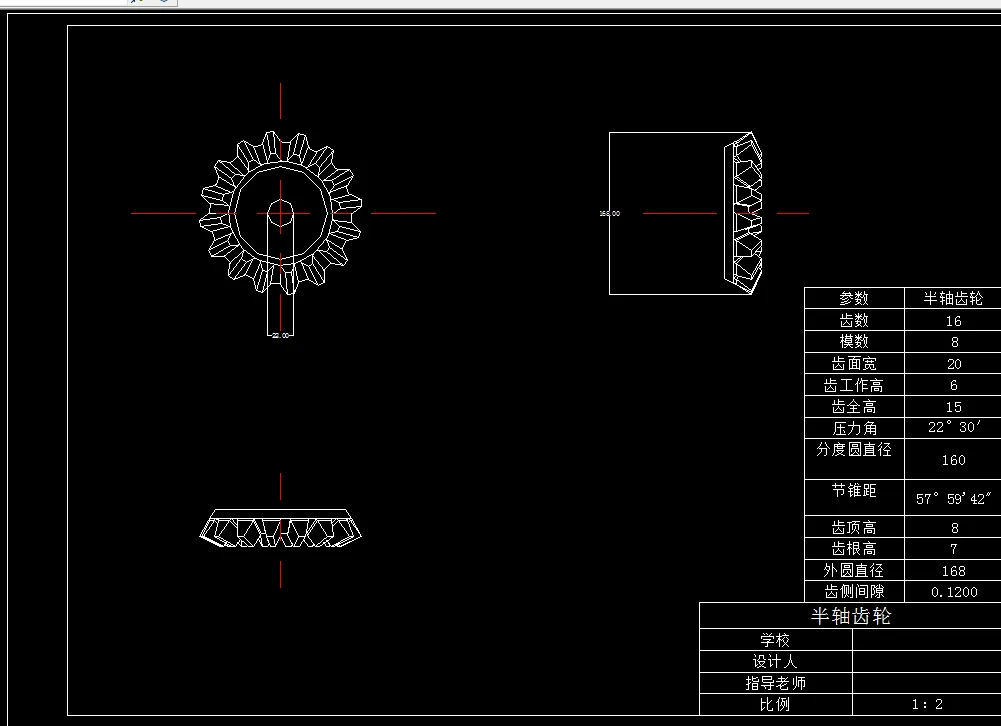

CAD版本图纸,共4张

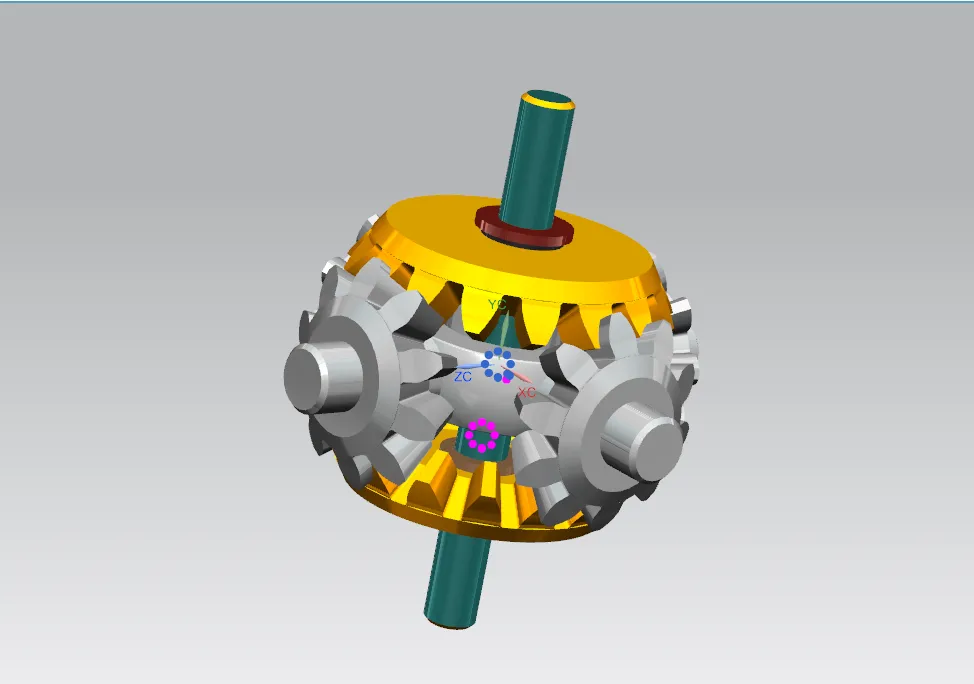

UG三维图一套

Z2252-CD1010型差速器及半轴设计【含UG三维图】

摘要

差速器及半轴是汽车上的重要部件。目前普通的差速器已无法满足人们的需求,越来越多的汽车装了限滑差速器。摩擦片式差速器是利用摩擦元件相对转动所产生的摩擦力矩来实现左右半轴转矩的重新分配,从而达到防滑的目的,其限滑反应十分迅速。本次设计针对CD1010车型进行设计,为其设置压力环,使得产生的限滑摩擦力矩会随传递转矩的增大而增大,并在压力环上开设v型槽,与行星齿轮轴端部的v型斜面相配合,用来实现对摩擦元件的压紧,提高了差速器的使用寿命;在摩擦元件和差速器壳之间采用碟形弹簧作为弹性元件,这是由于其轴向尺寸小,具有良好的弹性变性。在满足锁紧系数的情况下具有结构尺寸较小,零件数量少,易于实现控制,给厂家的制造和后续开发提供了便利。

关键词:汽车;限滑差速器;摩擦片式;半轴
