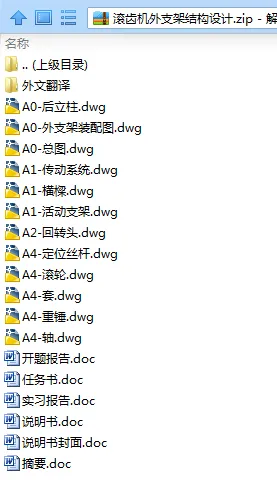

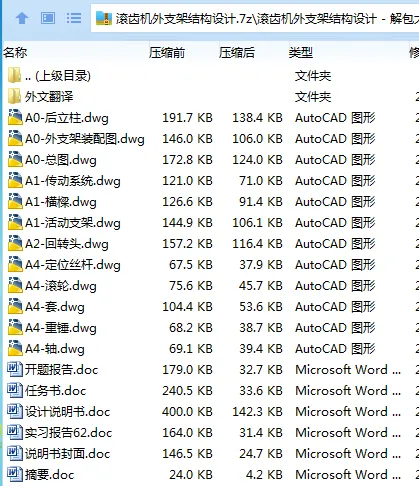

作品包括：

Word设计说明书1份，共21页，约11000字

任务书一份

开题报告一份

外文翻译一份

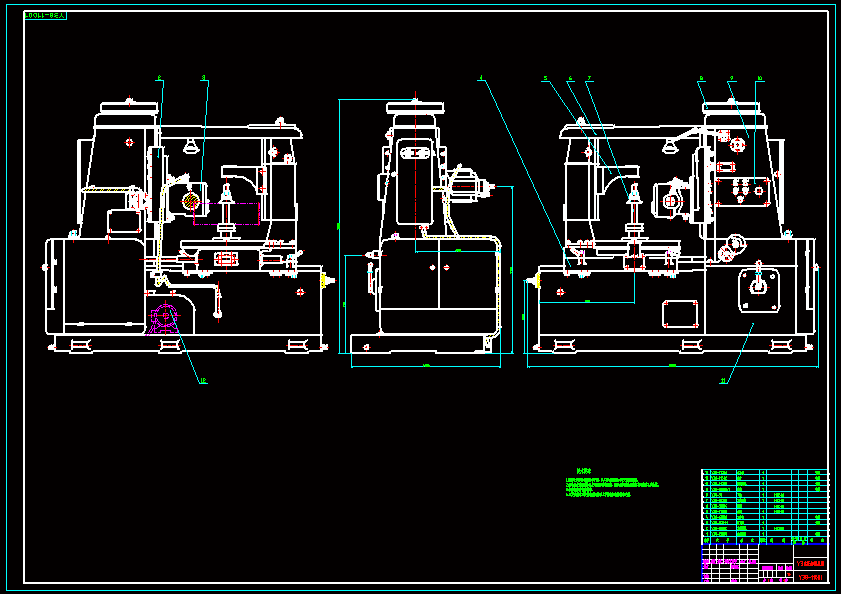

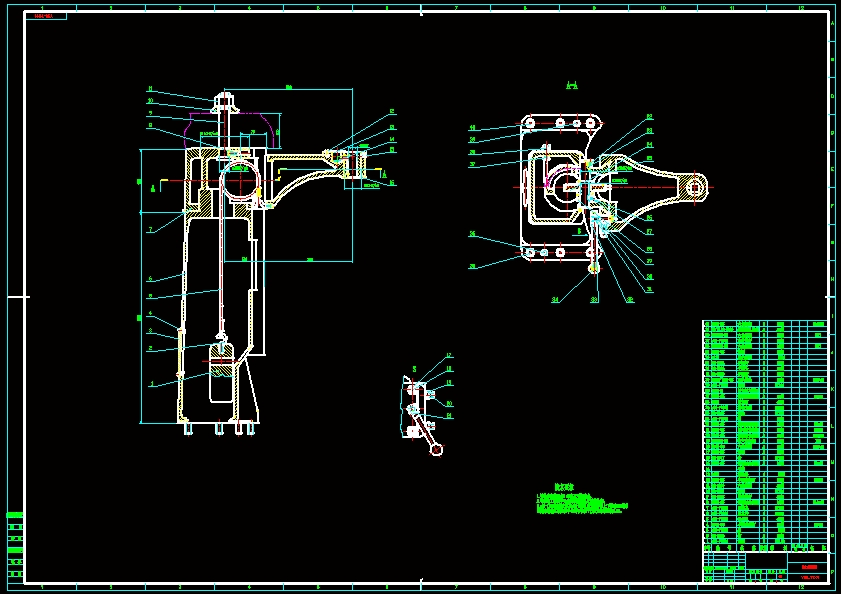

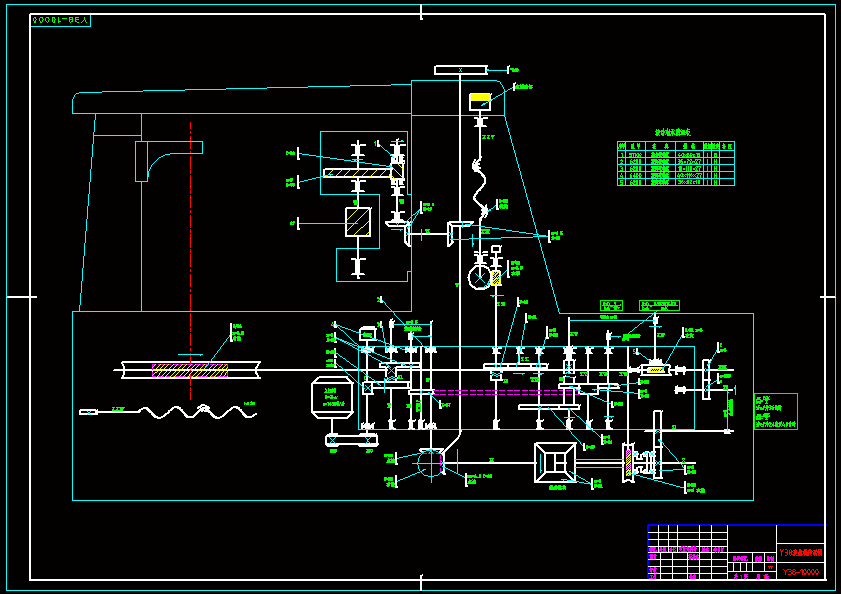

CAD版本图纸，共12张

摘要

齿轮加工机床是一种技术含量高且结构复杂的机床，外支架是机床的重要部件。外支架在机床的一侧,其中包含了后立柱、横梁、活动支架及部分传动系统,活动支架连接着传动箱。外支架固定在工作台壳体上，它上面有燕尾型导轨。支承工件心轴的支臂，可沿导轨移动。支臂上有一专用手柄供支臂夹紧在支架上之用。当使用外支架时超过其最大加工直径时，就应取下外支架，才可加工。主电机开动后，活动支架进行位置的调整,使工件保持在最佳位置。活动支架要考虑其结构的要求，设计出来的活动支架安装好后不能与其他的零部件干涉。后立柱及横梁的设计要使该部分保持一定的平稳性。在设计过程中，要考虑到运动和动力的要求，还要注意不能使结构太臃肿。设计出的外支架能使机床满足强度、刚度及其寿命、工艺性与经济性等方面的要求；使机床运行平稳，工件可靠，结构合理，便于装卸、维修与调整，最后能满足加工要求，保证加工精度。

关键词：滚齿机；活动支架；后立柱；横梁

目  录

1 前   言 1

2 总体设计 4

2.1 滚齿机工作原理 4

2.1.1加工直齿轮时机床的运动和传动原理 4

2.1.2加工斜齿圆柱齿轮时的运动和传动原理 5

2.2 滚齿机的构成与布局 6

2.3拟定选择传动方案 7

2.4 主切削力的估算及电动机的选择[18] 10

3.外支架结构的设计 12

3.1外支架的概况 12

3.2外支架结构零件的设计 12

3.2.1 活动支架 12

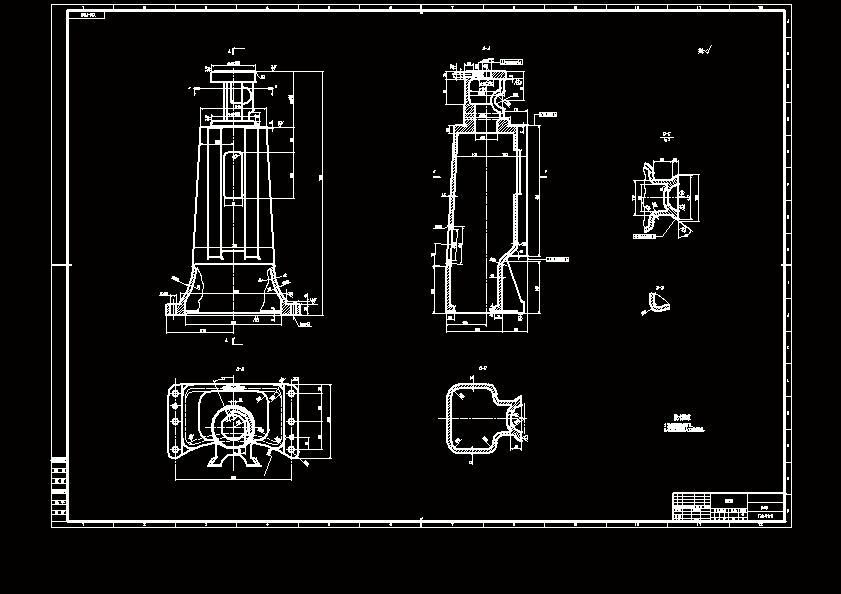

3.2.2 后立柱 12

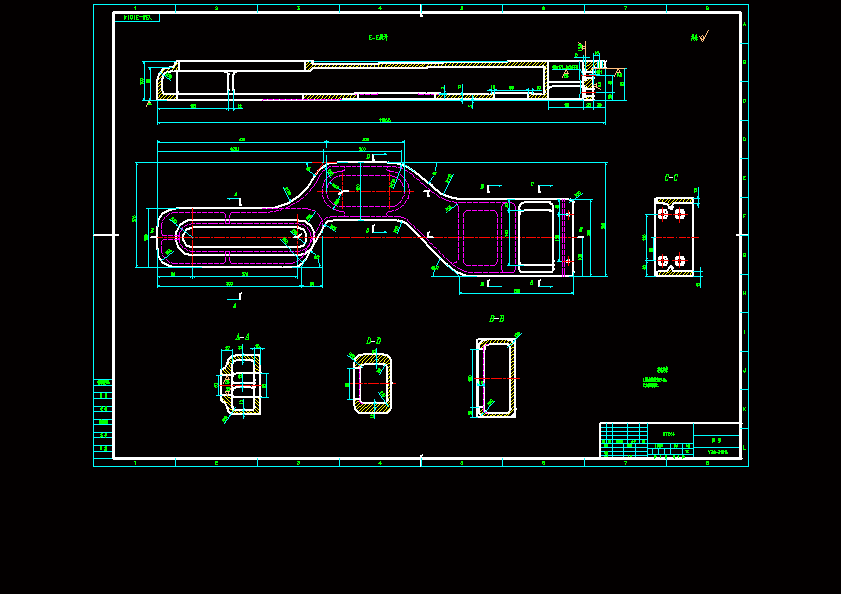

3.2.3 横梁 14

3.3 导轨 14

3.3.1 导轨的基本要求 15

3.3.2 滑动导轨 15

4 结论 17

参考文献 18

致    谢 19

附件清单 20
