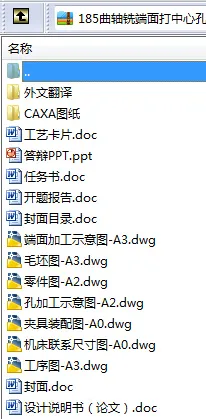

作品包括:

Word设计说明书1份，共35页，约17000字

CAD版本图纸，共7张

摘要

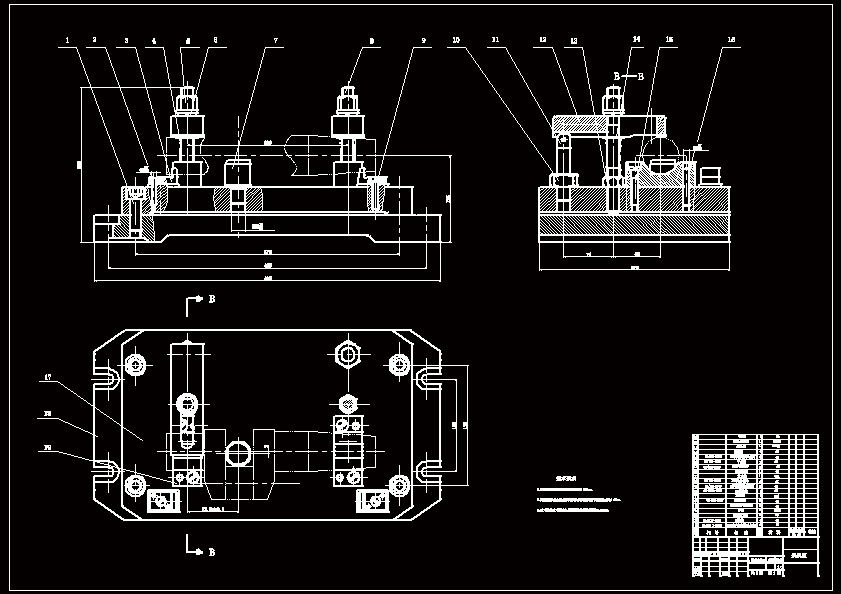

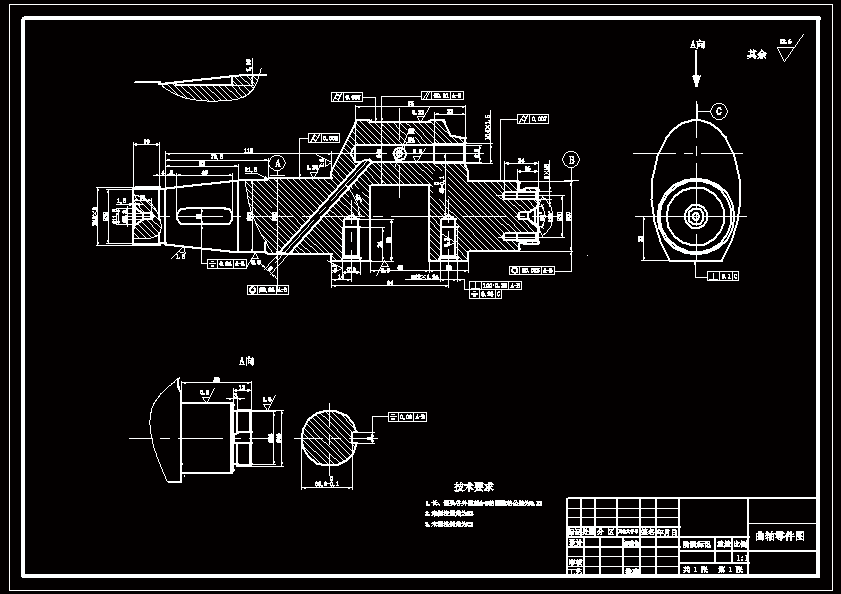

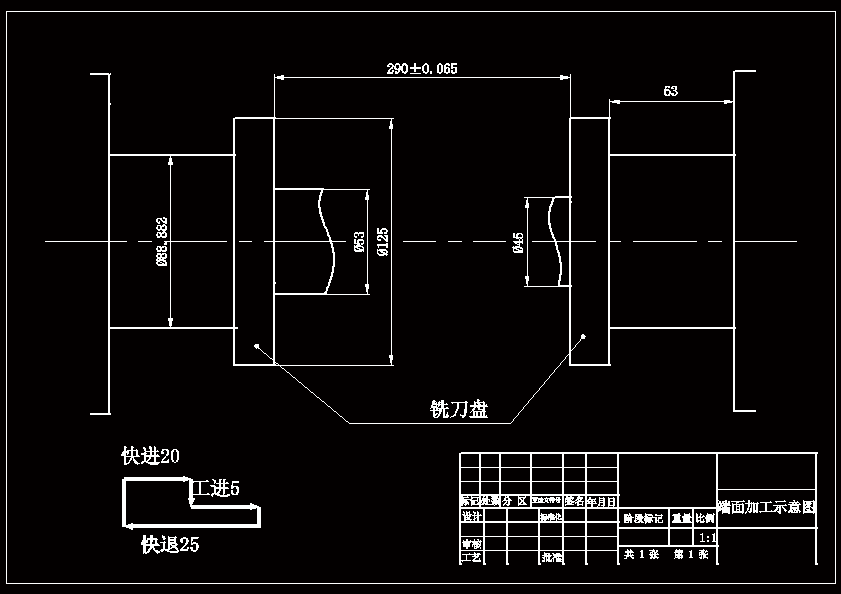

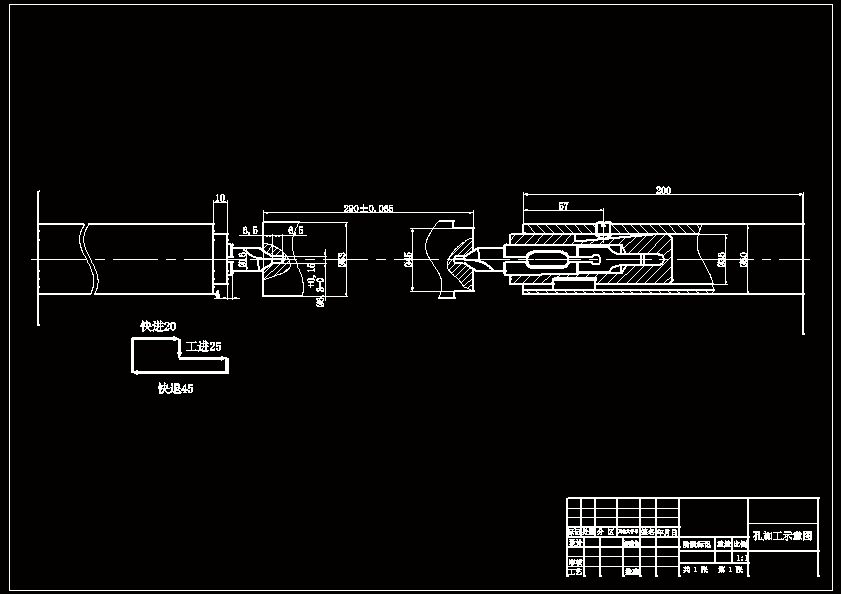

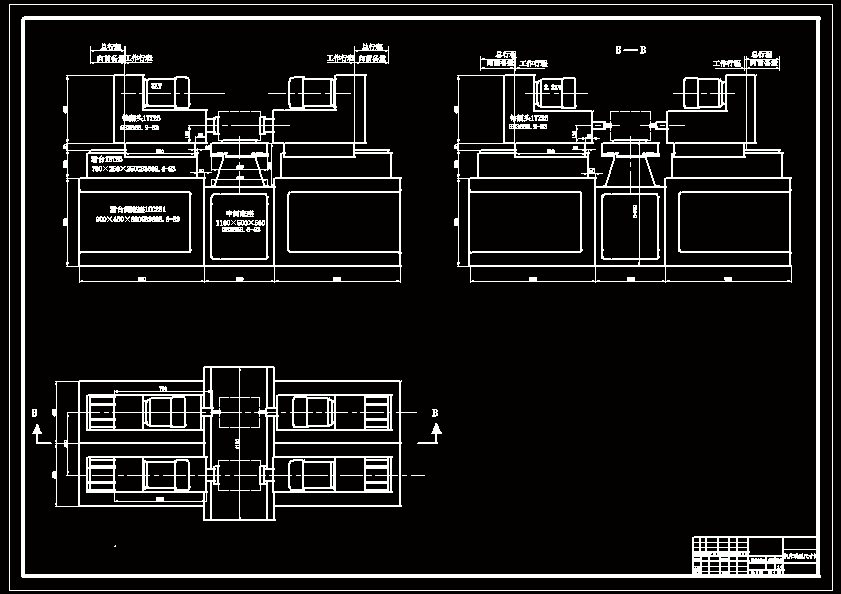

本次主要任务是为曲轴零件铣端面打中心孔设计专用夹具和组合机床。具体包括编制曲轴零件的加工工艺规程、专用组合机床的总体设计和专用夹具设计。 曲轴的加工工艺规程主要研究内容有确定零件的生产类型，对曲轴零件进行工艺分析，毛坯的确定，工艺路线的拟定，及工序的加工余量，计算工序尺寸及公差和确定切削用量及时间定额。 本次设计的组合机床选用的是配置形式是卧式双面组合机床，最终结果是绘制机床联系尺寸图。主要是对动力部件、支撑部件、输送部件和辅助部件的选择。具体涉及到的内容如下：绘制零件的加工示意图和加工工序图，机床的配料高度的确定，夹具外形轮廓的确定，侧底座、中间底座尺寸的确定，主轴箱外形尺寸的确定。 本工序的专用夹具用两个V形块和一个定位销来定位，限制5个自由度。夹紧机构选用移动压板式夹紧机构。要求夹具稳定可靠、拆卸方便。采用硬质合金端铣刀铣曲端面，并且铣刀通过两个直角对刀块进行对刀。钻中心孔采用中心钻。
