作品包括:

Word设计说明书1份

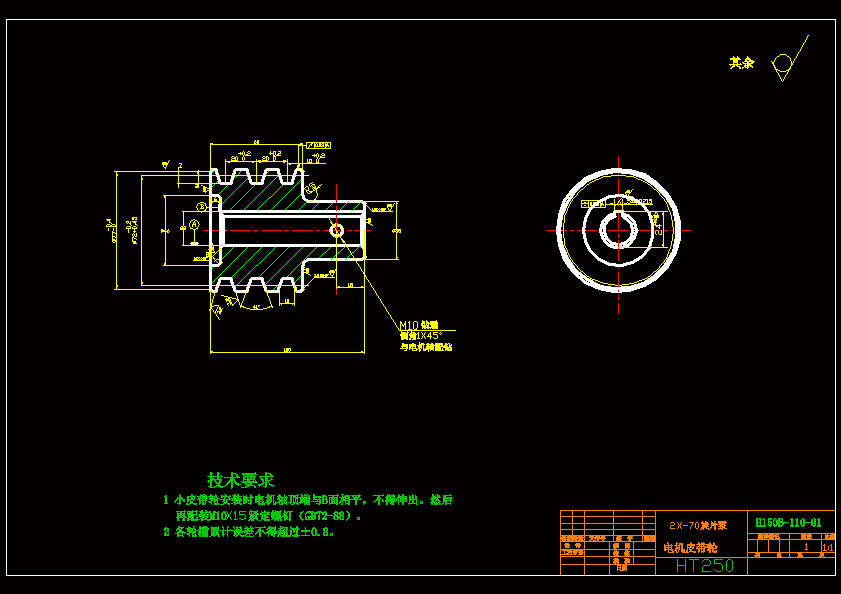

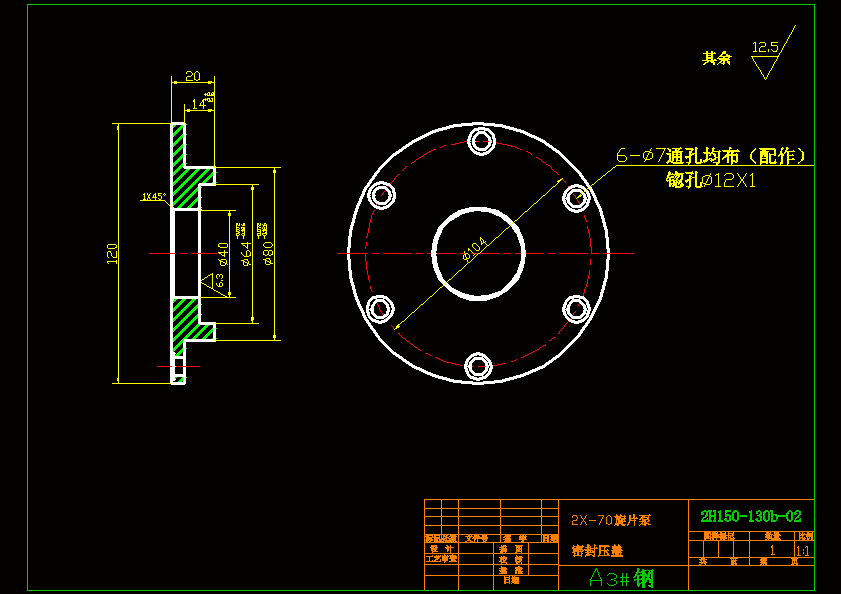

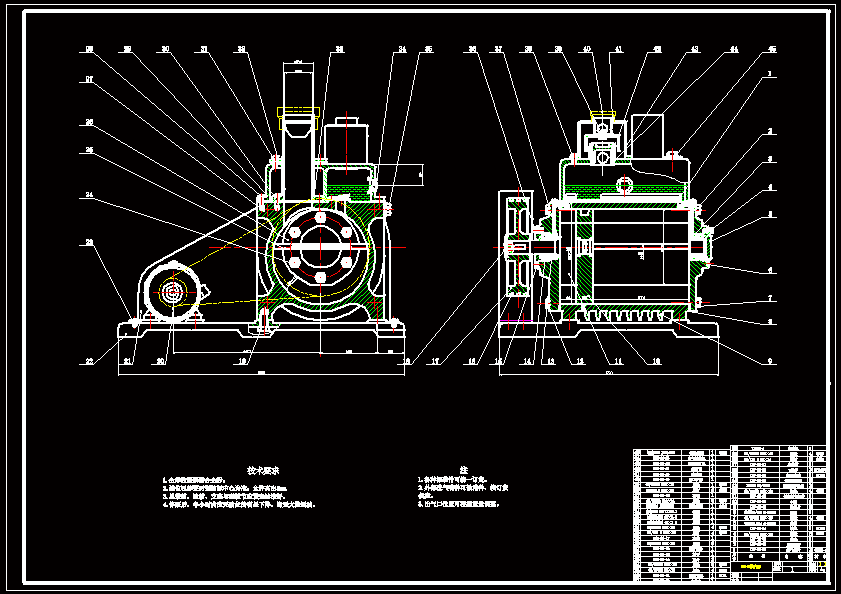

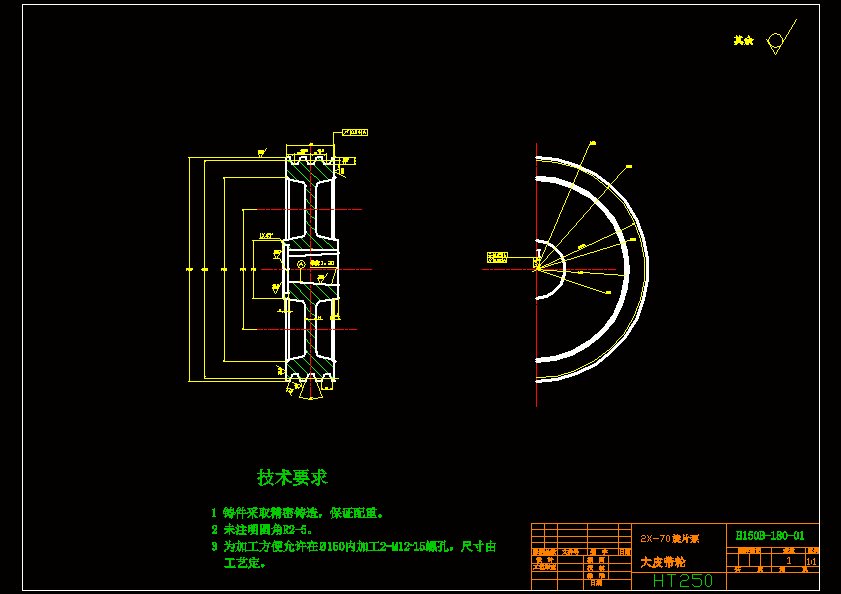

CAD版本图纸，共4张

摘要

 旋片真空泵是真空行业量大面广的产品，广泛应用于冶金、医药、化工、电子等行业。本说明书以2X-70为例，从泵的原理、整体结构、进油机构及防返油机构以及防喷油结构、冷却方式结构等诸多方面进行了设计计算。采取了压差供油的方式，并设置电磁阀以控制返油；在排气阀处减少积油，并设置油气分离装置防止喷油；水冷却的结构设计等措施。提供了清洁的真空作业环境，改善了旋片泵的使用性能，降低功率消耗，提高泵的使用寿命。
