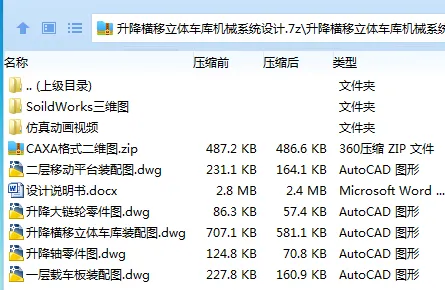

作品包括:

Word版说明书1份，共37页，约10000字

CAD版本图纸，共5张

SW三维图一份

仿真动画视频一份

摘   要

 立体停车库是专门实现各种车辆的自动停放及科学寄存的仓储设施。随着城市汽车保有量的不断增加，停车难问题己经成为大中型城市的一个普遍现象。机械式立体停车库可充分利用上地资源，发挥空间优势，最大限度地停放车辆，成为解决城市静态交通问题的重要途径。本课题以较典型的升降横移式立体车库为研究对象，综合考虑立体车库制造成本和运行效率的双重因素。升降横移式立体停车库作为一种新兴的停车设备，以其独特的特点被广泛的应用在酒店、宾馆、机关单位以及居民小区等各种场所。

   本文结合了实际的工程项目，并以升降横移式立体停车库为例，对升降横移式立体停车库进行系统的专门论述。升降横移式立体停车库就其组成部分而言，可分为三大部分:车库结构部分、传动机构部分和控制系统部分。传动结构部分中，主要对传动轴的设计提出改造方案，并从理论上提出改造的依据。停车库的传动型式是升降横移式立体停车库传动机构的核心问题，在实际应用中，升降型式主要有:链条传动和钢丝绳传动。因而对传动形式进行讨论，并且进行选择和校核。

关键词:升降横移式立体停车库，钢结构，传动机构，钢丝绳

目录

摘   要 iii

ABSTRACT ii

第1章 总体设计 1

1.1车库工作原理 1

1.2升降横移式立体停车库的总体布局 1

1.3传动系统 2

1.3.1升降传动系统 2

1.3.2横移传动系统 3

1.4钢结构框架的选择与设计 4

1.5载车板 6

第2章 参数计算 8

2.1升降系统参数计算 8

2.1.1升降电机的选择 8

2.1.2升降链传动的设计 9

2.1.3升降轴设计 11

2.1.4联轴器与键的选择 13

2.1.5轴承的选择 14

2.1.6钢丝绳和滑轮的选用 15

2.1.7卷筒的设计 15

2.1.8升降轴的强度校核 16

2.2横移系统参数计算 18

2.2.1横移电机的选择 18

2.2.2横移链传动的设计 19

2.2.3横移传动轴的设计 21

2.2.4联轴器及键的选择 24

2.2.5轴承的选择 25

2.2.6横移车轮和导轨的选择 25

第3章 升降横移车库装配图与零件图设计 27

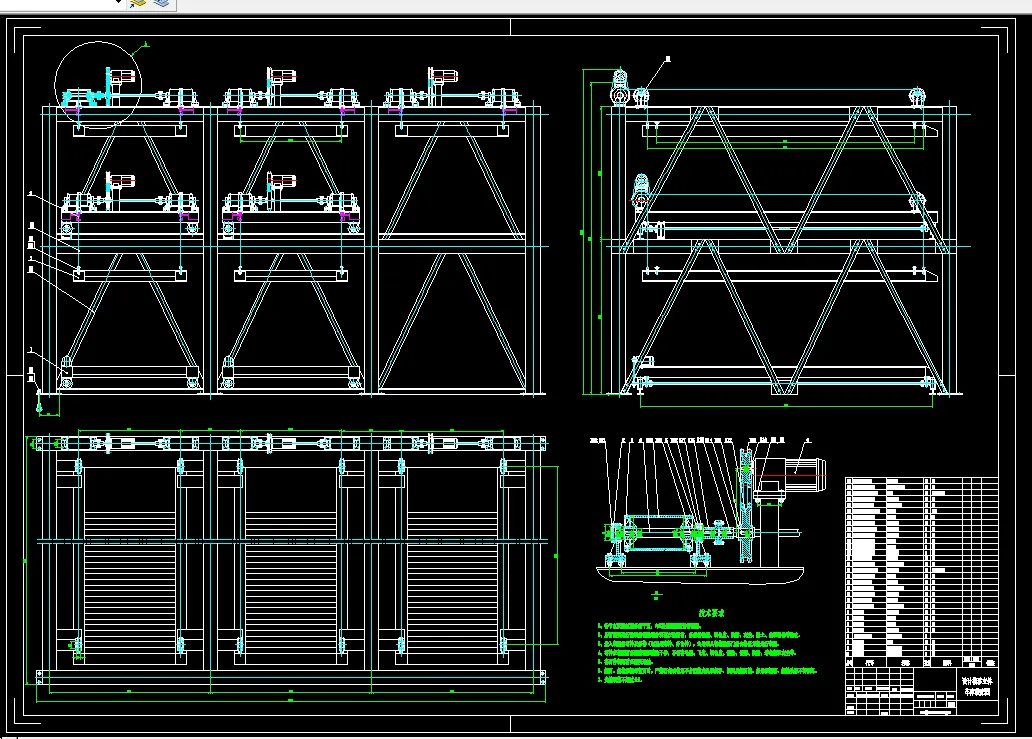

3.1设计横移立体车库装配图（A0） 27

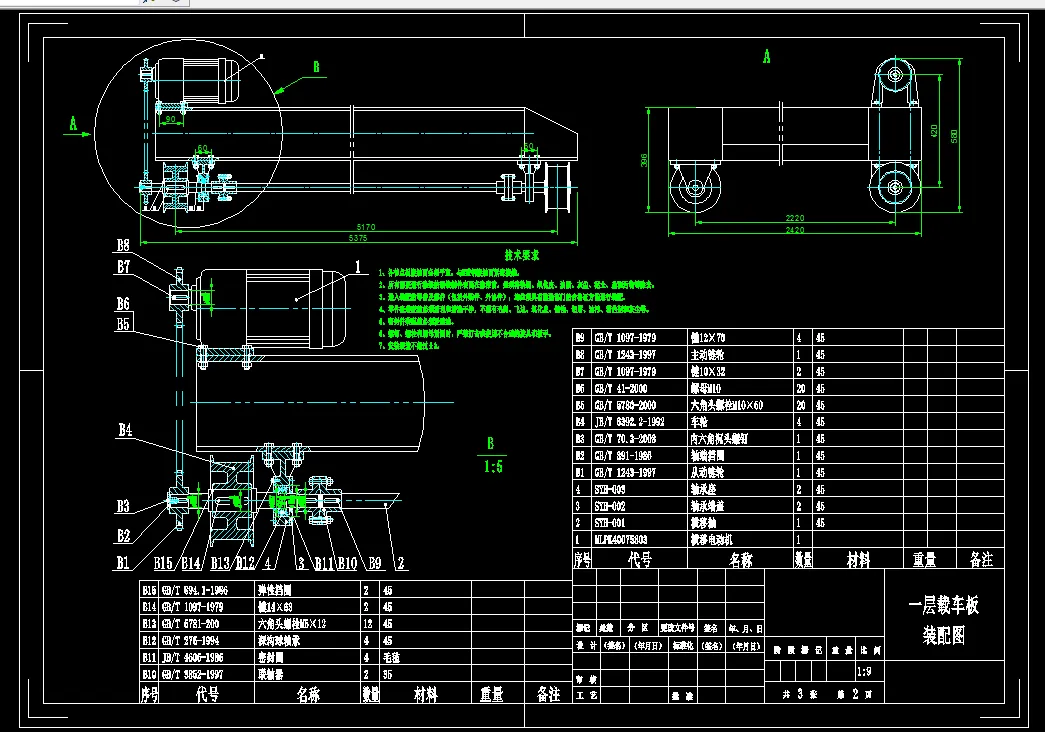

2.2一层载车板装配图（A3） 27

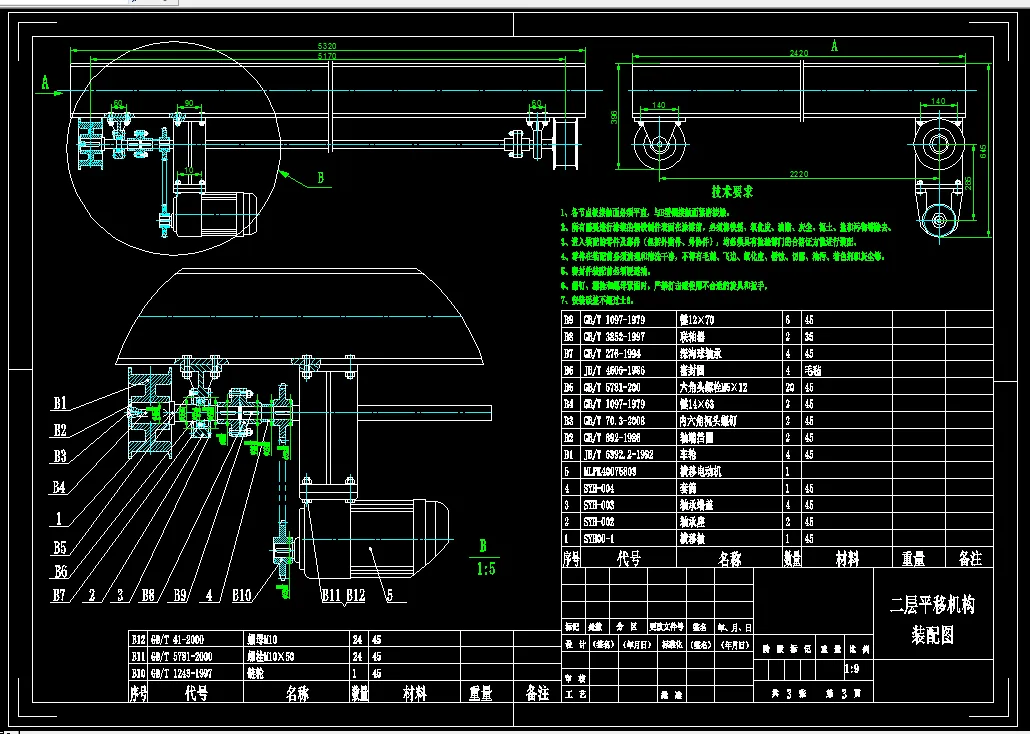

2.3二层移动平台装配图（A3） 28

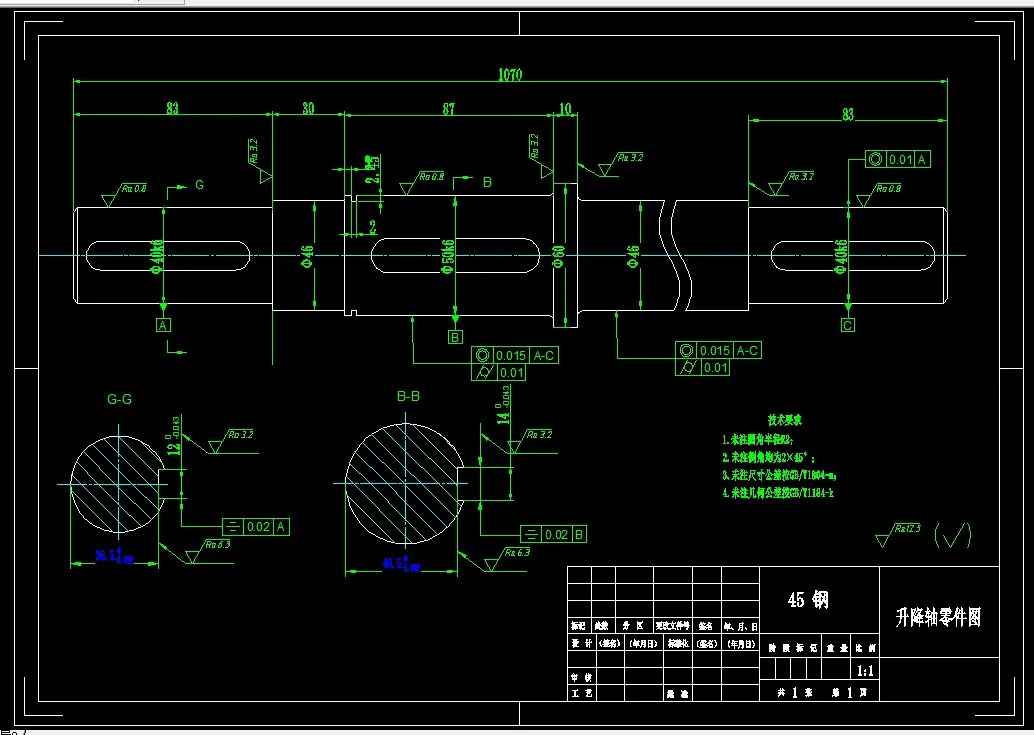

2.4升降轴零件图（A3） 28

2.5升降大链轮零件图（A3） 29

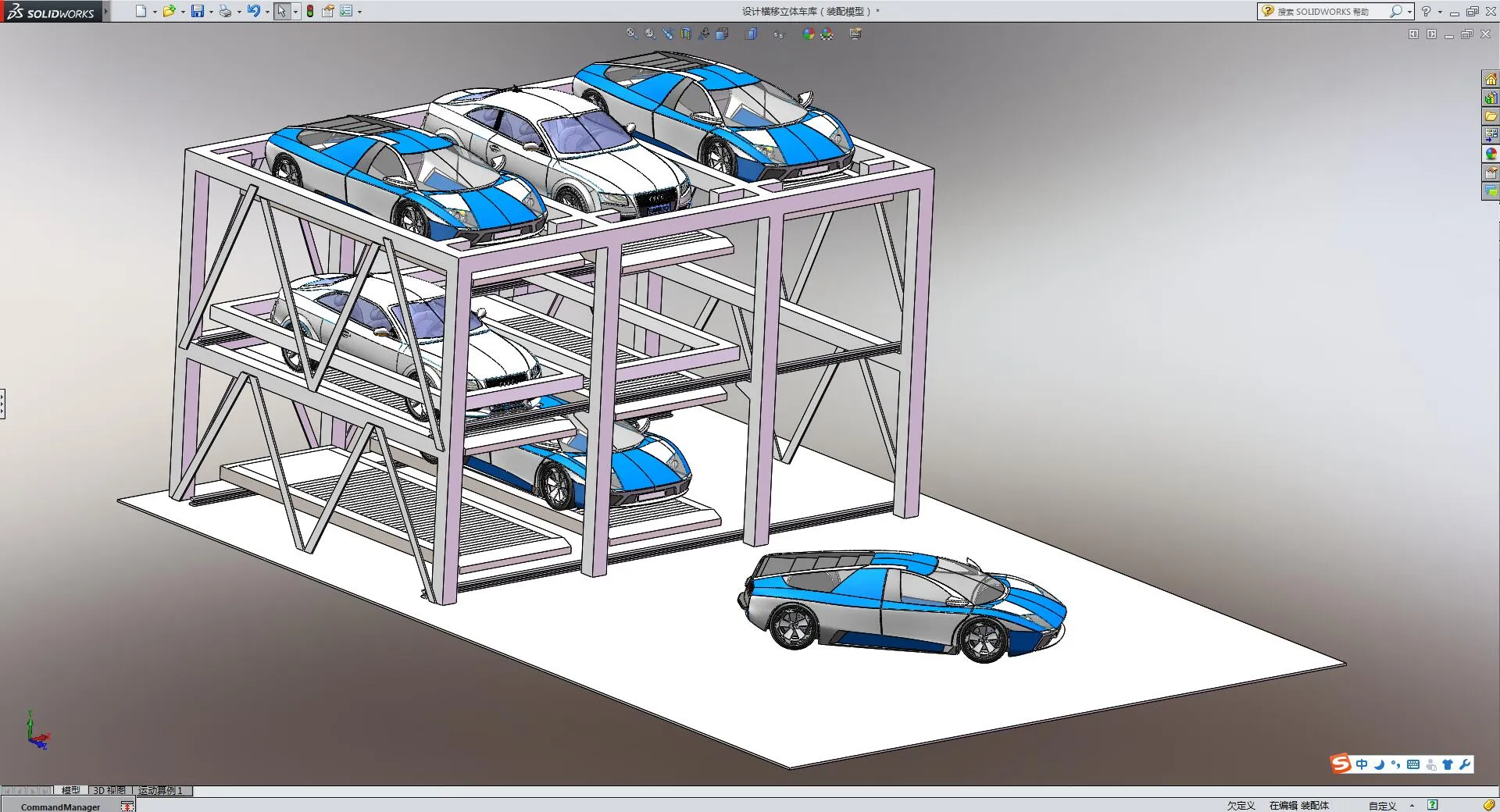

第4章 升降横移车库Soildworks三维造型设计以及动画视频仿真 30

参考文献 32

个人小结 33
