作品包括

Word版说明书1份，共39页，约14000字

CAD版本图纸，共1张

PLC编程仿真一份

IO表一份

PLC梯形图程序一份

摘要

饮料灌装生产线控制系统可以提高生产线的自动化程度，减少人工干预，从而提高生产效率和质量。同时，其可以减少生产过程中的人为错误和损失，提高产品的一致性和稳定性。本课题则详细分析和研究了基于PLC的基于PLC的饮料灌装生产线控制系统。首先在绪论部分对研究背景及意义、国内外相关的研究现状等进行阐述，为研究奠定一定的理论基础。接着对基于PLC的饮料灌装生产线控制系统的总体设计方案、硬件系统设计以及软件系统设计进行详细的设计分析。选取FX3U-32MT PLC作为核心控制模块，由此进行传感器、变频器、伺服驱动器、触摸屏选型，并进行视觉模块设计，通过绘制系统程序流程图，给出系统梯形图和组态界面，对于降低生产线的管理和维护成本，减少人工干预的需要，提高生产线的稳定性和可靠性有着重要的意义。

关键词：PLC；饮料灌装；生产线；控制系统

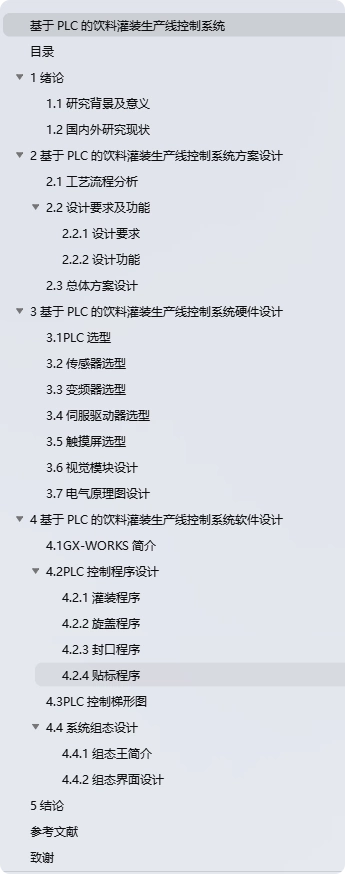

目录

1绪论 1

1.1研究背景及意义 1

1.2国内外研究现状 1

2基于PLC的饮料灌装生产线控制系统方案设计 3

2.1工艺流程分析 3

2.2设计要求及功能 7

2.2.1设计要求 7

2.2.2设计功能 7

2.3总体方案设计 8

3基于PLC的饮料灌装生产线控制系统硬件设计 10

3.1PLC选型 10

3.2传感器选型 12

3.3变频器选型 14

3.4伺服驱动器选型 15

3.5触摸屏选型 16

3.6视觉模块设计 17

3.7电气原理图设计 20

4基于PLC的饮料灌装生产线控制系统软件设计 22

4.1GX-WORKS简介 22

4.2PLC控制程序设计 22

4.2.1灌装程序 22

4.2.2旋盖程序 23

4.2.3封口程序 24

4.2.4贴标程序 25

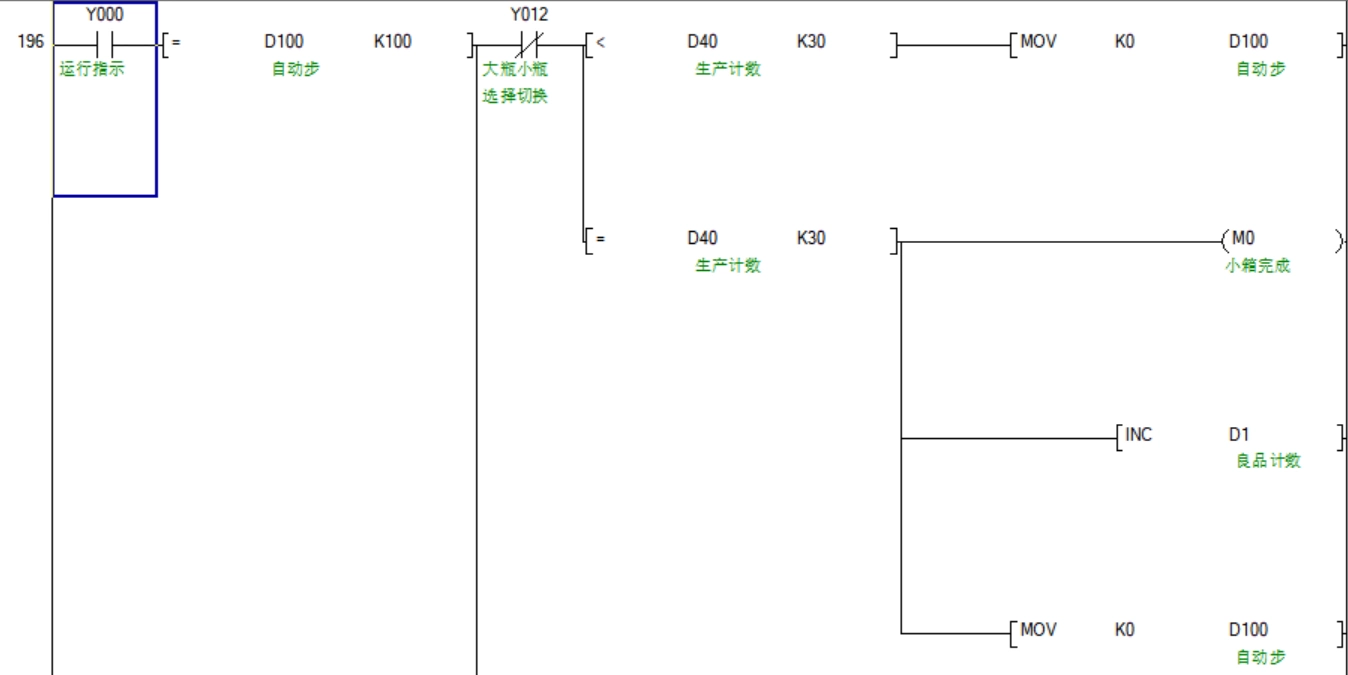

4.3PLC控制梯形图 26

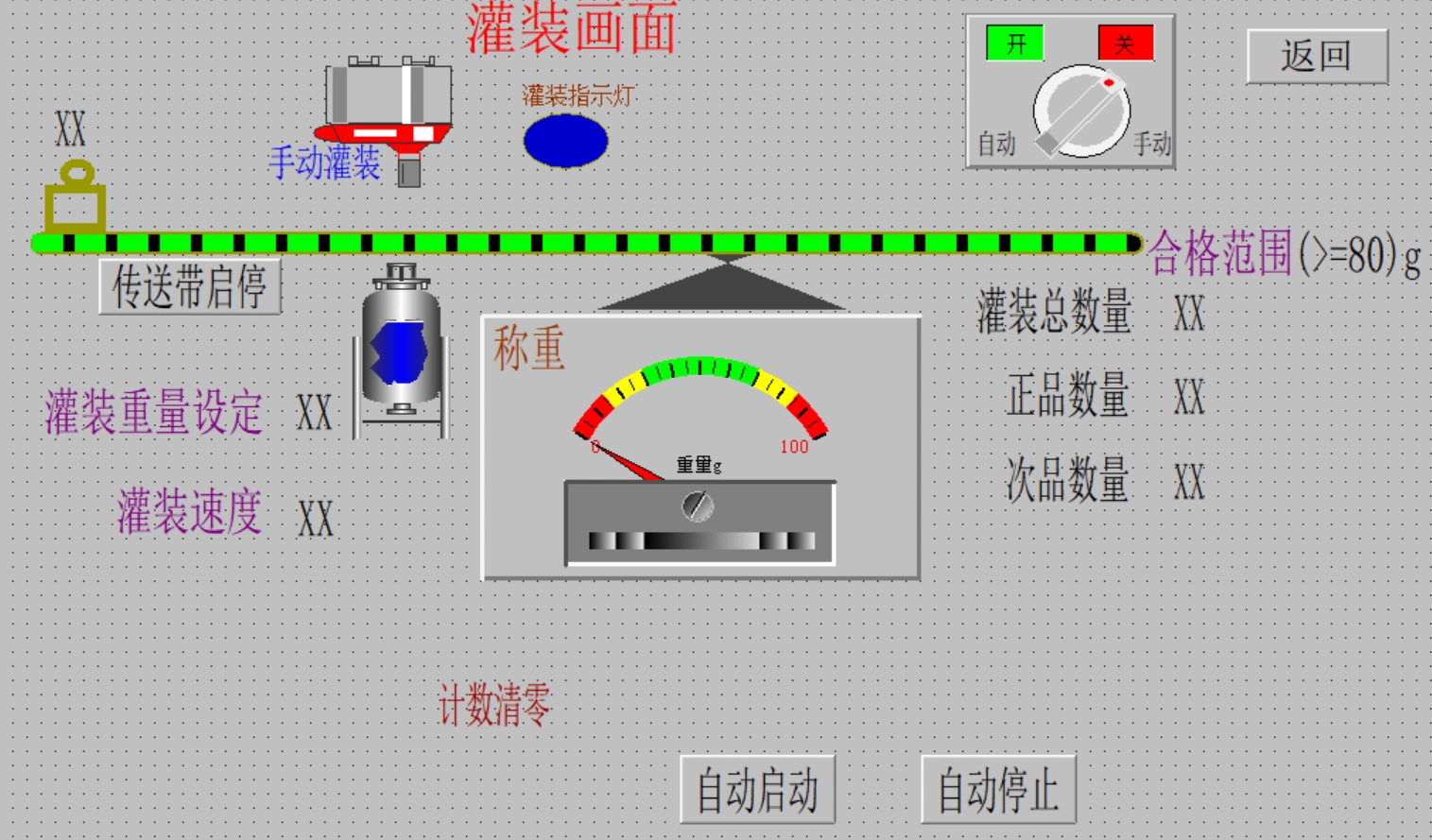

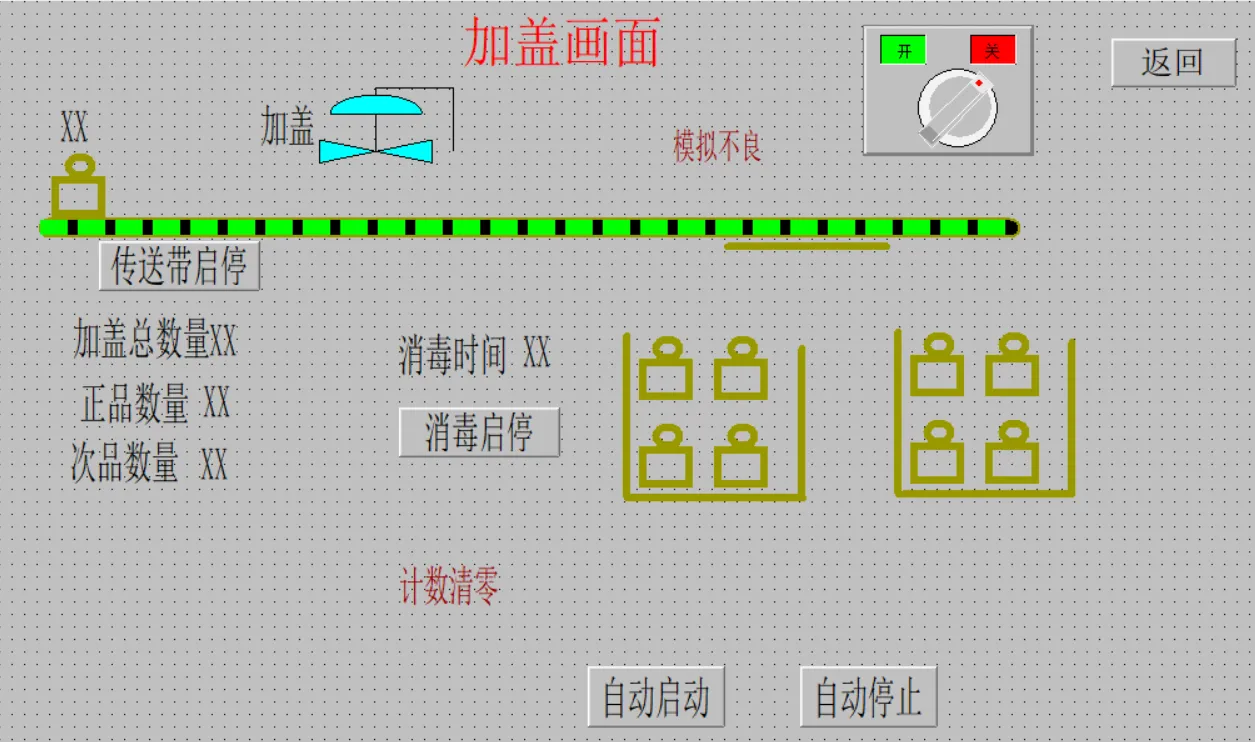

4.4系统组态设计 29

4.4.1组态王简介 29

4.4.2组态界面设计 29

5结论 32

参考文献 33

致谢 35
