作品包括

Word版说明书1份，共18页，约11000字

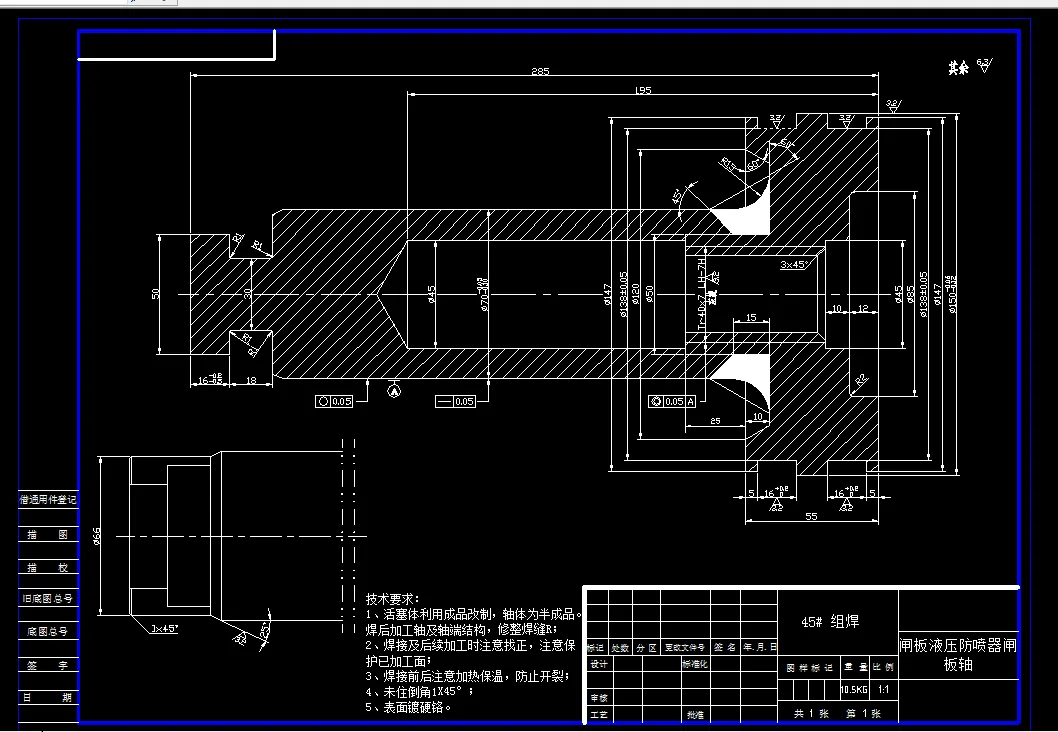

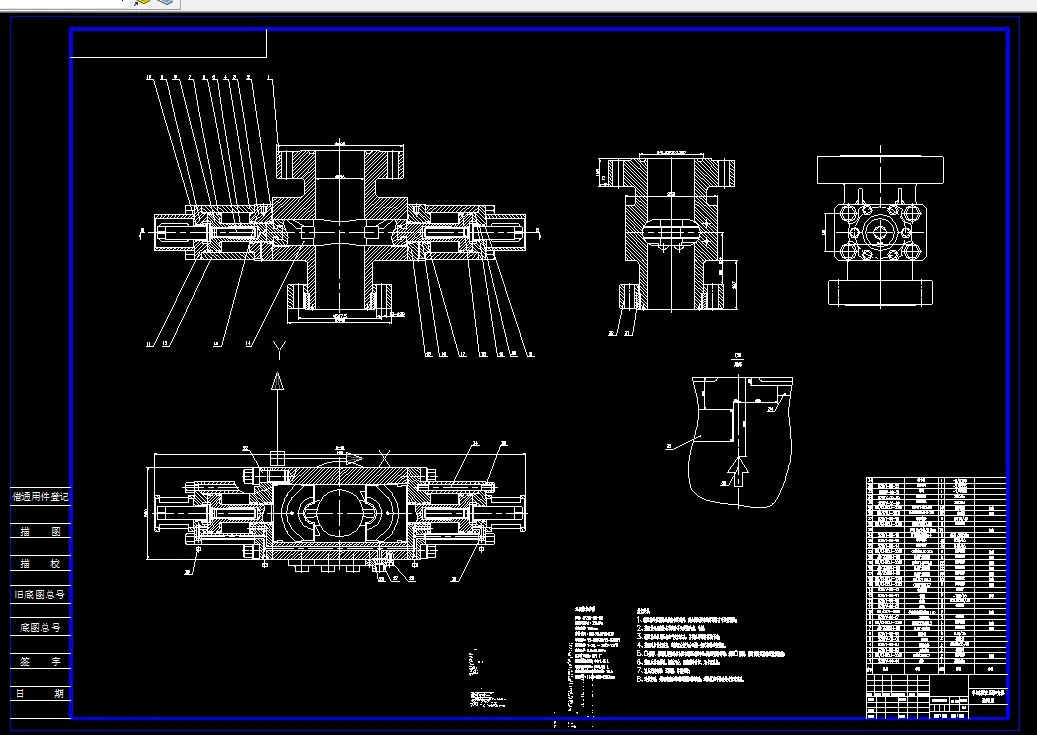

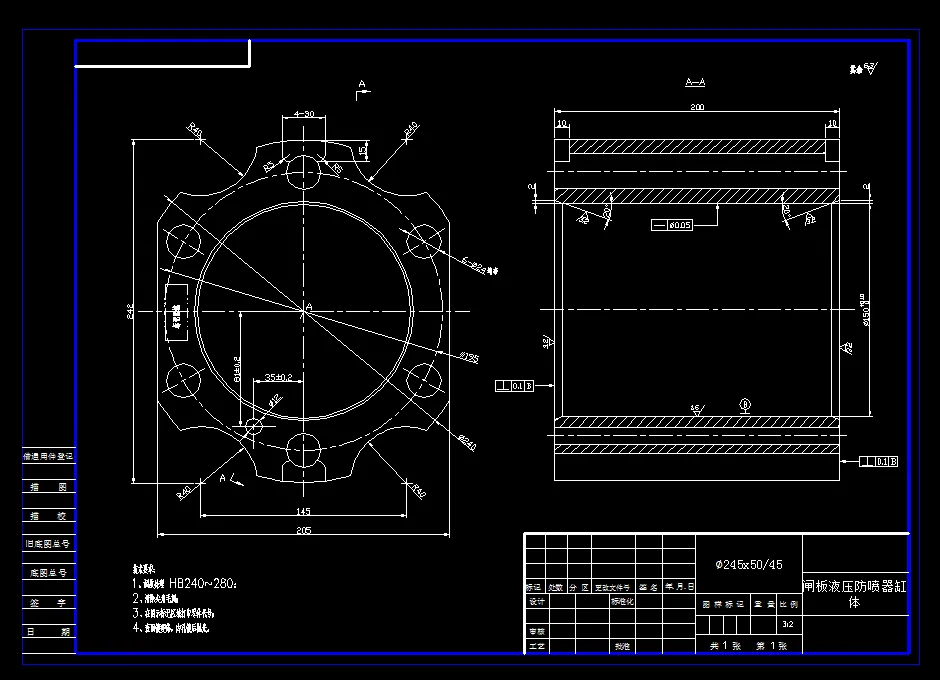

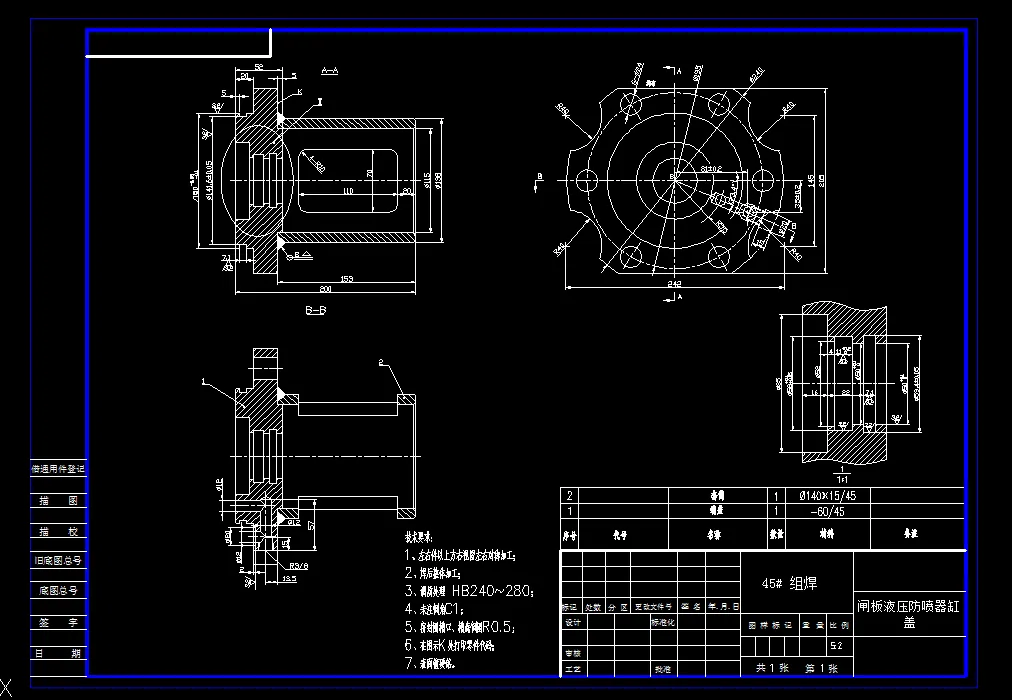

CAD版本图纸，共4张

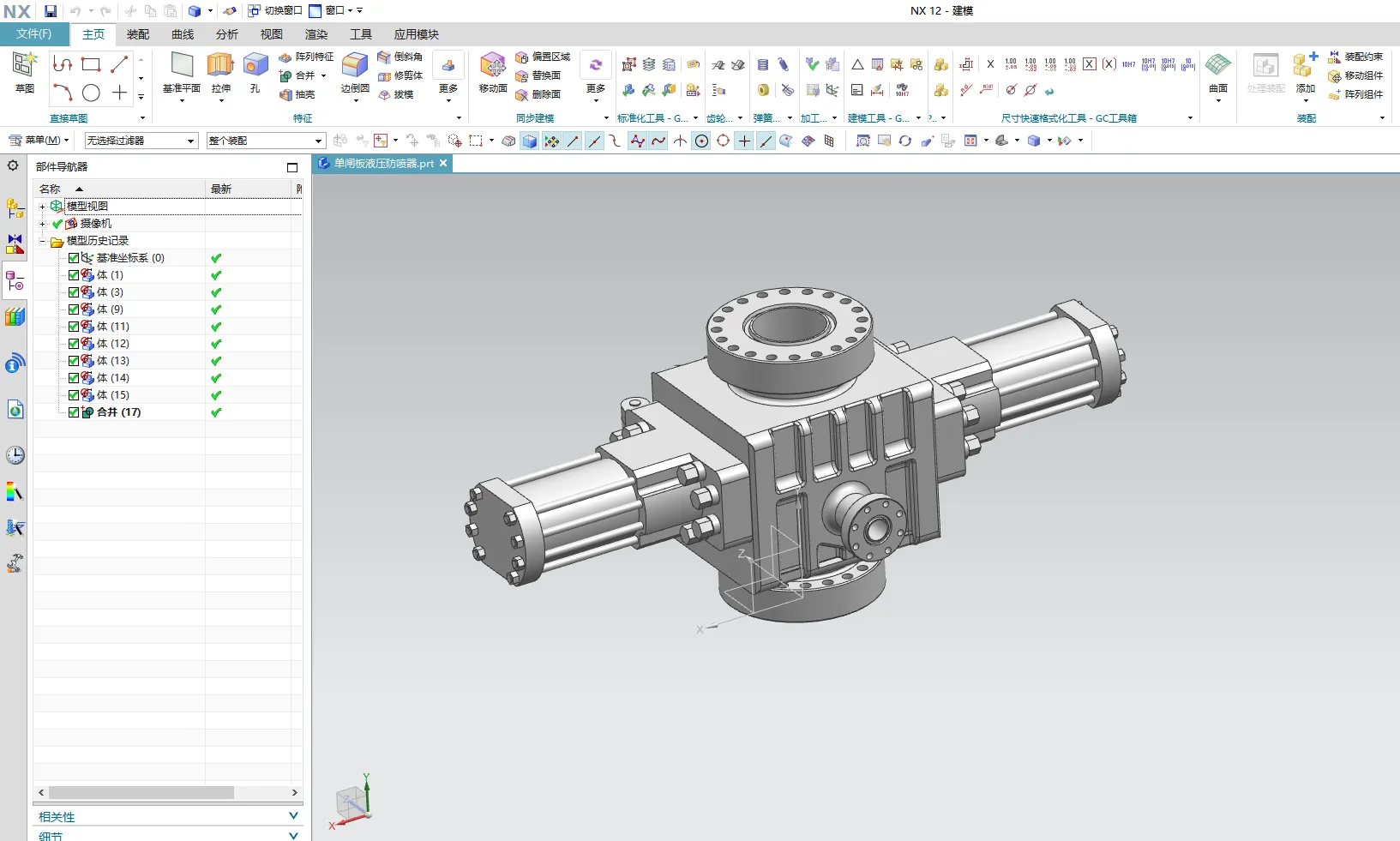

UG三维图一份

摘要

液压闸板防喷器是用于勘探开发高压油、气田，防止井喷事故发生和平衡钻 井压力的关键井控设备。液压防喷器一旦失效,将会导致井喷、井涌等恶性事故。因 此,防喷器的合理设计对于保证钻井作业顺利进行和人身安全具有重要作用。为此，本文根据 API Spec 16A 的要求，设计了一种单闸板液压防喷器，根据不同的井喷情况，使用不同类型的闸板，达到有效防范井喷事故发生的目的。使用该防喷器，当井内有管柱时，配上相应管子闸板能封闭套管与管柱间环形空间，达到封井的目的。首先确定了整体设计方案，包括对半封闸板，法兰等密封结构及密封件进行了设计；最后，计算部分主要内容为液压缸的设计与校核，侧门螺栓双头螺柱的校核。结果表明该单闸板液压防喷器满足设计要求，密封可靠、耐高压、可以长时间的关闭井口，能够有效的防止井喷事故发生和平衡钻井压力，为油井安全提供保障。

关键词：单闸板；液压；防喷器

目 录

1 绪论 1

1.1 概述 1

1.2 单闸板液压防喷器的课题意义 3

1.3 闸板液压防喷器的国内外发展状况 3

2 单闸板液压防喷器的总体设计 5

2.1 单闸板液压防喷器设计的技术参数 5

2.2 单闸板液压防喷器的总体方案布局与设计 5

2.3 工作原理 6

2.3.1 闸板开关动作原理 6

2.3.2 手动锁紧闸板作用及开关动作原理 6

2.3.3 端面密封原理 6

3 主要零件的计算及校核 7

3.1 法兰的选取 7

3.2 闸板 7

3.3 液压缸的计算 8

3.3.1 液压缸的尺寸设计与选取 9

3.3.2 液压缸行程 L 的确定 9

3.4 螺栓的选择及校核 10

4 防喷器使用的说明 11

4.1 安装及试压运转 13

4.2 使用方法及注意事项 14

4.3 维护与保养 14

4.4 闸板密封胶芯的更换 14

4.5 侧门铰链座 15

4.6 液压缸的维护 15

4.7 胶件的存放 16

4.8 常见故障及处理方法 16

参考文献 17
