作品包括：

Word版说明书1份，共34页，约13000字

任务书一份

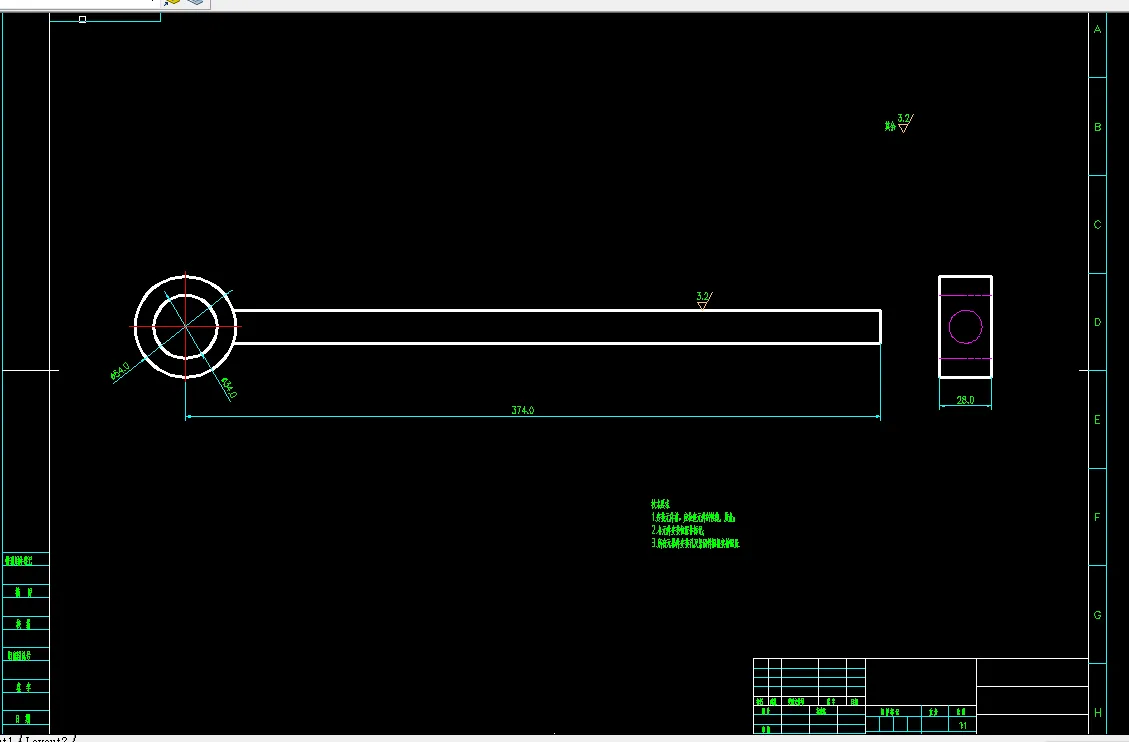

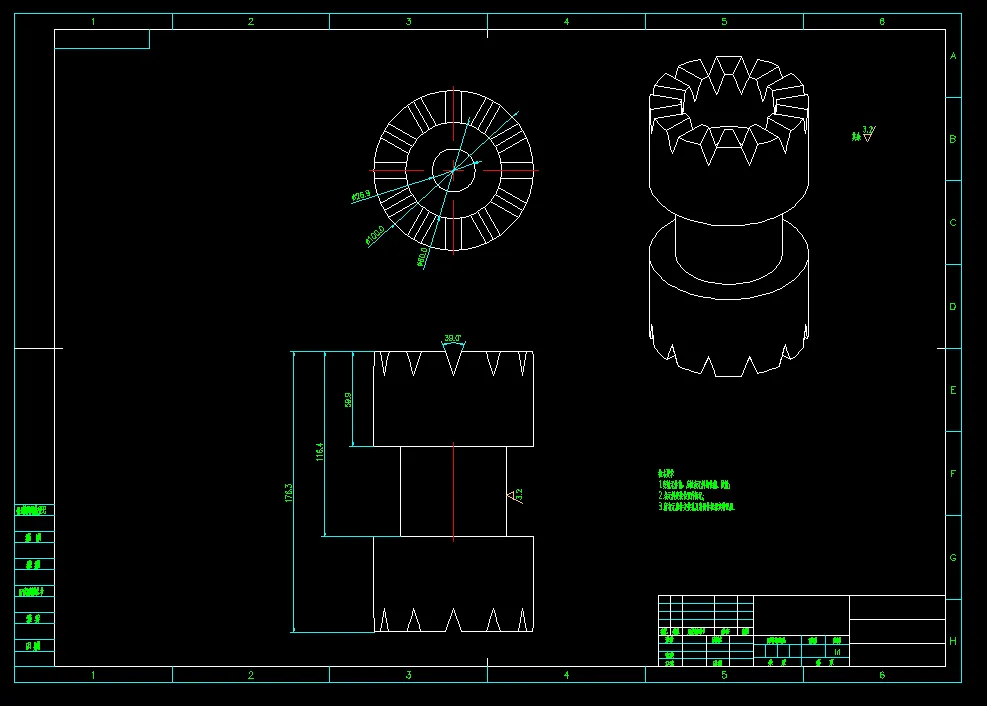

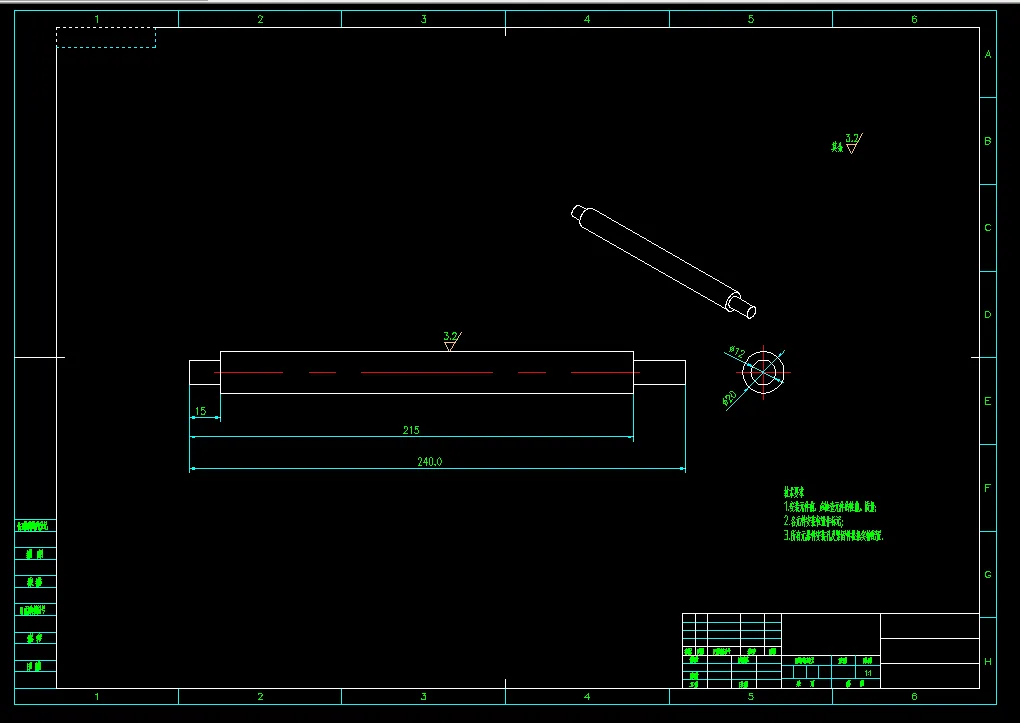

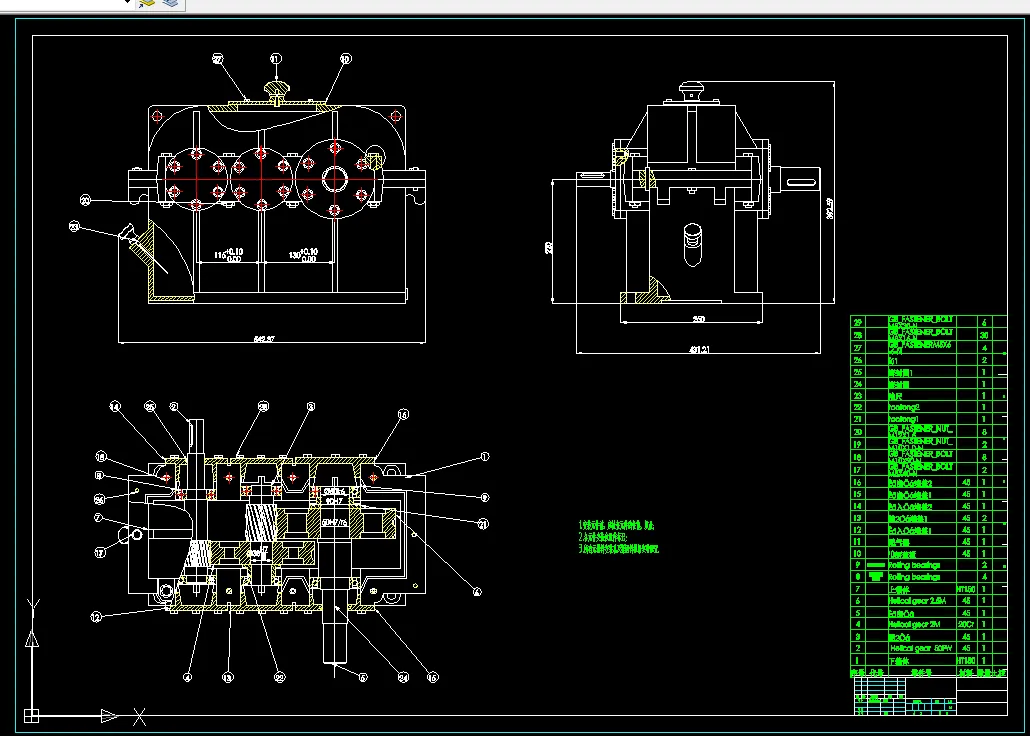

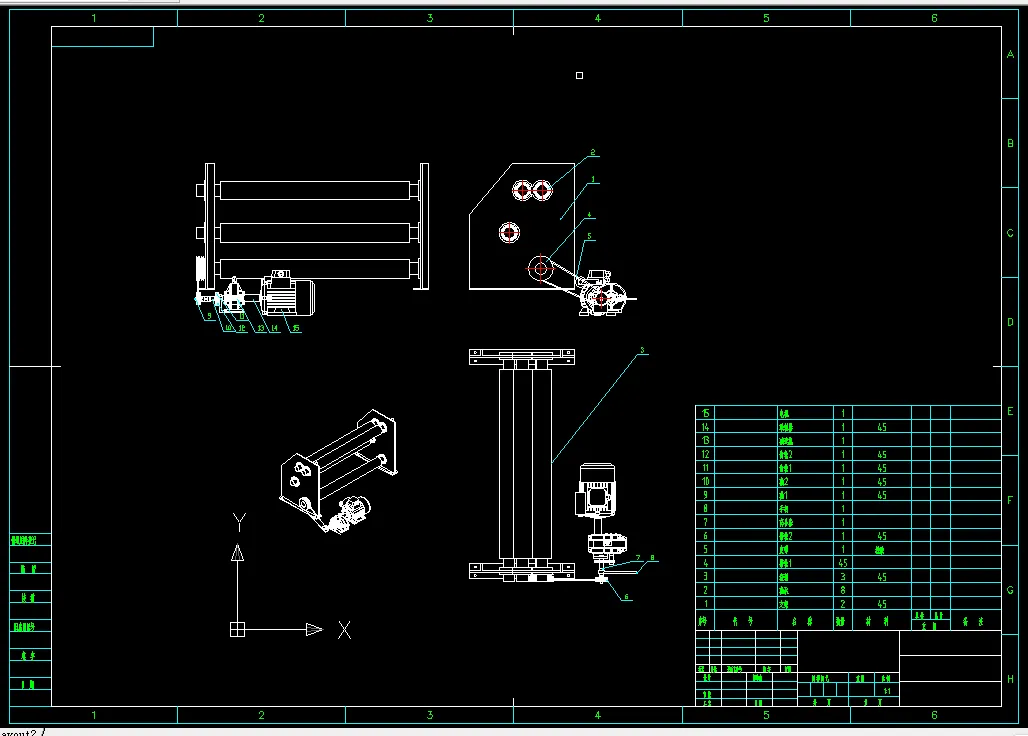

CAD版本图纸，共8张

摘要

高速轧机大卷装收料装置是一种常用的运输辅助机械，特别在矿山、碎石场、选矿应用较广。高速轧机大卷装收料装置的结构主题是绕垂直轴旋转的圆盘。圆盘中部有一接料仓下口是高度可调的调整套，物料从调整套和圆盘的间隙中散漏出来，并被刮板将物料从圆盘上刮落下来。本设计在给定的原始数据的基础上，通过分析和计算完成了高速轧机大卷装收料装置的总体设计，传动方案的选择。在此基础上，根据每小时给料量的要求，进行了圆盘、减速器、电动机、皮带轮等的设计计算。整个机型结构简单，动力消耗少，维护方便。

关键词：高速轧机大卷装收料装置  刮板  调整套  垂直轴。

目  录

摘要………………………………………………………………………………………………1

关键词……………………………………………………………………………………………1

1前言……………………………………………………………………………………………1

2圆盘计算设计………………………………………………………………………………2

2.1圆盘给料计算………………………………………………………………………………2

2.2圆盘的设计…………………………………………………………………………………3

3功率的计算及电动机的选型…………………………………………………………………4

3.1圆盘所需功率的计算………………………………………………………………4

3.2电动机的选择……………………………………………………………………………5

4传动装置的设计………………………………………………………………………………7

4.1传动方案的选择……………………………………………………………………………7

4.2传动装置各轴的运动和动力参数计算……………………………………………………8

5.传动系统设计…………………………………………………………………………………10

5.1减速器的设计…………………………………………………………………10

5.2轴的结构设计…………………………………………………………………………13

5.3轴承选定………………………………………………………………………………15

5.4轴强度校核…………………………………………………………………………17

5.5键联接和螺栓联接…………………………………………………………………………20

5.6皮带轮的传动设计…………………………………………………………………………22

5.7简要说明…………………………………………………………………………27

6电控原理图的组成及绘制…………………………………………………………………27

6.1 电控原理及图形…………………………………………………………………………27

6.2 线路保护环节：……………………………………………………………………………28

致谢………………………………………………………………………………………………28

参考文献…………………………………………………………………………………………29
