作品包括：

Word设计说明书1份

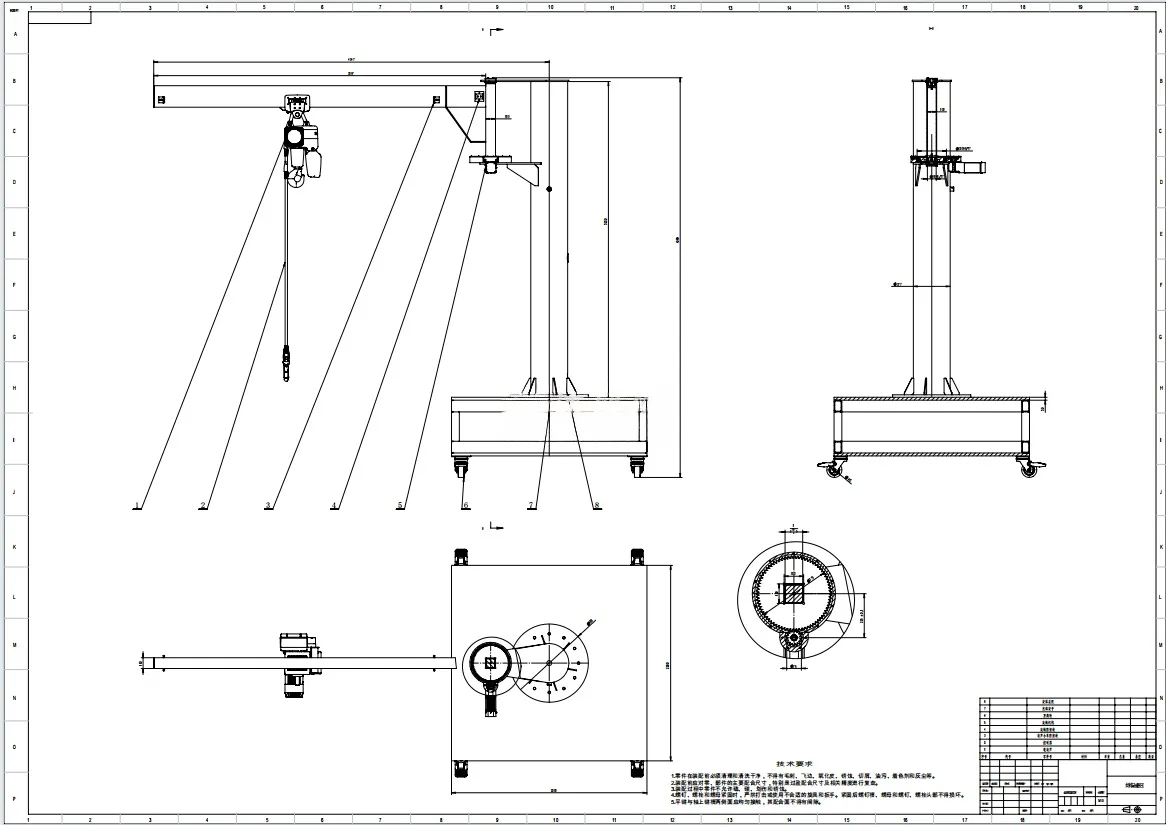

CAD版本图纸，共6张

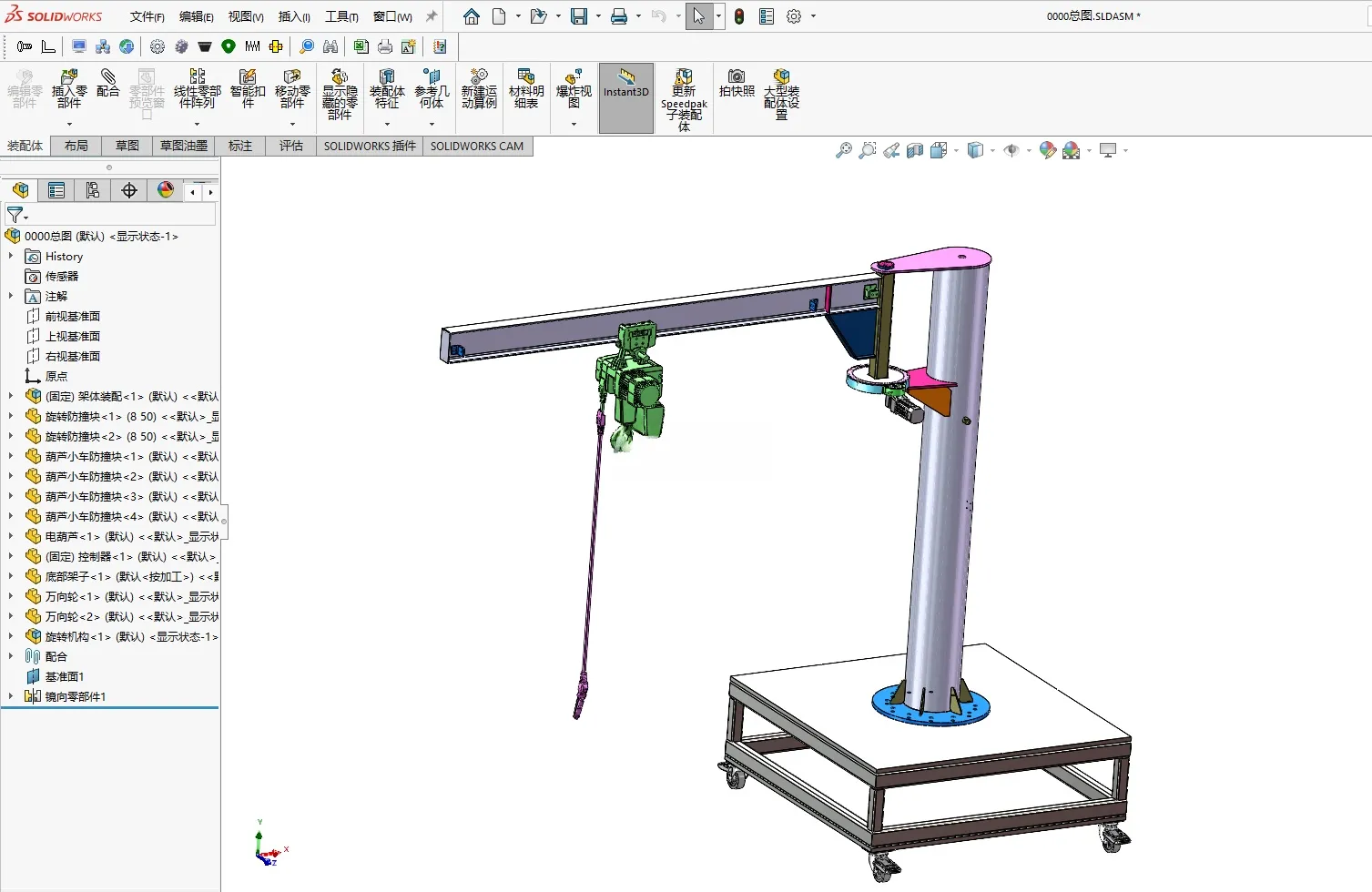

SW三维图一套

摘要

本文围绕额定载荷500kg、悬臂长度2500mm的悬臂吊展开设计与优化，核心完成旋转机构动力计算、悬臂与立柱结构设计、齿轮传动设计及有限元仿真优化。首先计算悬臂及载荷总重力、阻力扭矩、摩擦扭矩，确定电机最小输出扭矩及功率，选用370W直角中空齿轮减速电机；设计直齿圆柱齿轮传动机构，通过变位设计避免根切，经强度校核满足承载要求；选用深沟球轴承61848，完成载荷与寿命校核。针对悬臂根部应力集中、立柱结构冗余问题，采用SolidWorks Simulation软件进行有限元分析，优化后悬臂加强筋改为30mm厚钢板斜拉焊接，立柱无缝钢管壁厚优化为8mm，仿真验证显示优化后结构应力、应变均满足设计要求，刚度与安全性显著提升。本设计兼顾实用性与经济性，为小型悬臂吊的加工制造提供可靠理论与仿真依据。 关键词：悬臂吊；结构设计；有限元分析；优化设计
